Пересечение линии

Общие сведения

Поиск по пересечению линии предназначен для поиска моментов пересечения объектом виртуальной линии. Для корректной работы поиска требуется:

• Права доступа к поиску в архиве (см. Роль).
• Подключенный и настроенный к камере детектор (см. Детекторы).
• В настройках детектора в параметре Запись траекторий объектов установлено значение Да (см. Трекинг объектов).

Настройка максимального и минимального размера объекта

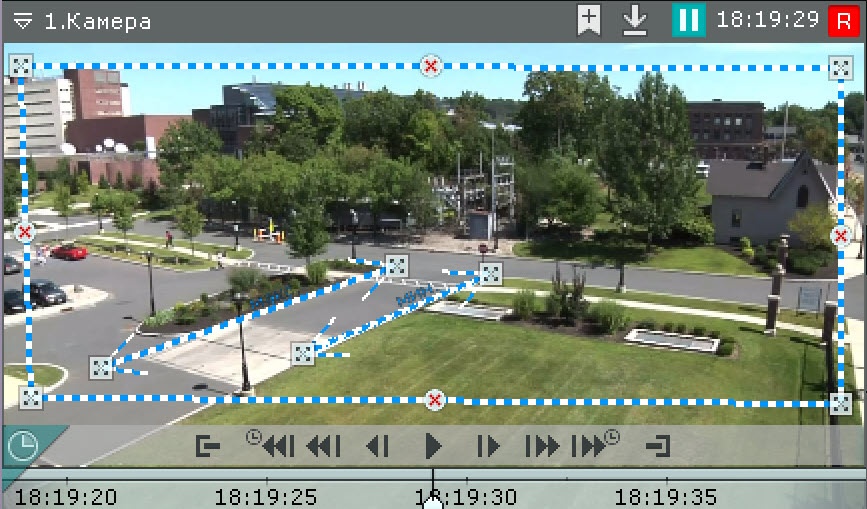

Алгоритмы задания максимального и минимального размера движущегося объекта идентичны. Задать максимальный (минимальный) размер движущегося объекта можно любым из следующих способов:

1. Навести курсор на узловую точку Изменить узел и переместить методом перетаскивания.

2. Задать с помощью кнопок / ширину и высоту объекта максимального (минимального) размера в верхнем и нижнем поле соответственно. Размеры визуального элемента в окне видеонаблюдения изменятся соответствующим образом.

Задание максимального (минимального) размера объекта завершено.

Настройка максимальной и минимальной скорости объекта

В ПК Интеллект X скорость является условной величиной, при вычислении которой используются значения разных размерностей. Алгоритм расчета скорости учитывает как ширину кадра, так и его высоту. Для точного поиска рекомендуется проводить несколько итераций поиска и подбирать необходимые значения скорости эмпирически. Алгоритмы задания максимальной и минимальной скорости движения объекта идентичны.

Задать максимальную (минимальную) скорость движения объекта можно любым из следующих способов:

1. Навести курсор на узловую точку стрелки Изменить узел и удерживая любую кнопку мыши нажатой, переместить методом перетаскивания. Длина стрелки будет соответствовать максимальному (минимальному) перемещению объекта за секунду.

2. Задать с помощью кнопок / максимальную (минимальную) скорость объекта в процентах от размера кадра в секунду.

Задание максимальной (минимальной) скорости движения объекта завершено.

В результаты поиска попадут следующие объекты:

1. Если задана только максимальная скорость − объекты, чья скорость меньше максимальной.
2. Если задана только минимальная скорость − объекты, чья скорость больше минимальной.
3. Если задана и максимальная, и минимальная скорость − объекты, чья скорость не превышает максимальную, но больше минимальной.

Настройка поиска по пересечению линии

Для поиска по пересечению линии нужно:

1. Открыть необходимую раскладку (см. Конфигурирование раскладок).
2. Нажать на требуемую камеру.
3. Нажать на кнопку Поиск, расположенную в правом нижнем углу окна видеонаблюдения (см. Поиск в архиве).
4. Задать интервал поиска (см. Задание интервала поиска).
5. Нажать на кнопку .
6. Выбрать пункт Пересечение линии.

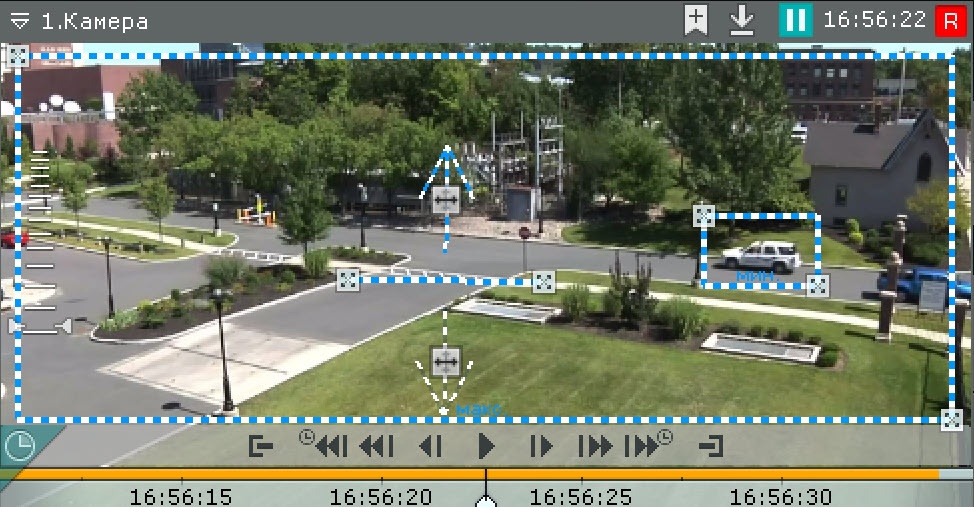

7. В окне видеонаблюдения задать виртуальную линию, случаи пересечения которой необходимо найти. Направления движения объекта через линию обозначаются пунктирными стрелками. Узловые точки линии соединяются двухцветной пунктирной линией. При поиске учитывается пересечение линии нижней зоной трека (например, ноги, если трек по человеку), но также распространяется на треки по любым объектам.
   1. Навести курсор на узловую точку Изменить узел и переместить методом перетаскивания.

   2. По умолчанию при поиске в архиве учитываются оба направления движения через виртуальную линию. Если по какому-либо направлению поиск не требуется, следует нажать кнопку Сменить направление , соответствующую этому направлению. Стрелка будет пониженной яркости.

8. Нажать на кнопку для добавления критериев поиска, которые указаны в таблице:


   Критерий	Значение	Описание
   Пересечение линии
   Показать горячие зоны		По умолчанию горячие зоны не отображаются (флажок снят). Если требуется отображение горячих зон, то нужно установить флажок
   Источник		Из выпадающего списка выбрать источник метаданных (см. База метаданных). Произвести поиск можно только по одному детектору
   Макс. размер	Ш:	По умолчанию установлено значение 80 для ширины. Значение должно быть в диапазоне [1, 100]
   	В:	По умолчанию установлено значение 80 для высоты. Значение должно быть в диапазоне [1, 100]
   Мин. размер	Ш:	По умолчанию установлено значение 10 для ширины. Значение должно быть в диапазоне [1, 100]
   	В:	По умолчанию установлено значение 10 для высоты. Значение должно быть в диапазоне [1, 100]
   Цвет	Коричневый	Выбрать один или несколько необходимых цветов Внимание! В ПК Интеллект X используется логика, по которой все объекты являются одноцветными. Цвет объекта в ПК Интеллект X является усреднением всех цветов объекта на видеоизображении. В результатах поиска будут отображены все объекты указанных цветов. Поиск по цвету невозможен при использовании метаданных от детектора движения (см. Детектор движения).
   	Красный
   	Оранжевый
   	Бежевый
   	Желтый
   	Зеленый
   	Синий
   	Фиолетовый
   	Розовый
   	Белый
   	Серый
   	Черный
   Выбрать все		По умолчанию флажок снят. Если нужно найти все цвета, то необходимо установить флажок
   Тип объекта		Выбрать требуемые типы объектов. Поиск можно осуществлять по одному или нескольким типам Внимание! Тип объекта определяется в результате анализа его внешнего вида. Оставленным считается тот объект, который некоторое время находится без движения. Например, припаркованный автомобиль. Поиск по типу объекта невозможен при использовании метаданных от детектора движения (см. Детектор движения).
   Человек		По умолчанию осуществляется поиск по объекту Человек (флажок установлен). Если данный тип не требуется, то необходимо снять флажок
   Группа		По умолчанию поиск по объекту Группа не осуществляется (флажок снят). Если требуется найти данный тип объекта, то необходимо установить флажок Примечание Для корректного поиска по типу Группа необходимо установить флажок в типе Человек и/или ТС.
   ТС		По умолчанию поиск по объекту ТС (транспортное средство) не осуществляется (флажок снят). Если требуется найти данный тип объекта, то необходимо установить флажок
   Макс. скорость		По умолчанию установлено значение 15 для максимальной скорости. Значение должно быть в диапазоне [1, 100]
   Мин. скорость		По умолчанию установлено значение 15 для минимальной скорости. Значение должно быть в диапазоне [1, 100]

   Примечание

   Для удаления критерия нажать на .

9. Нажать на кнопку Поиск .

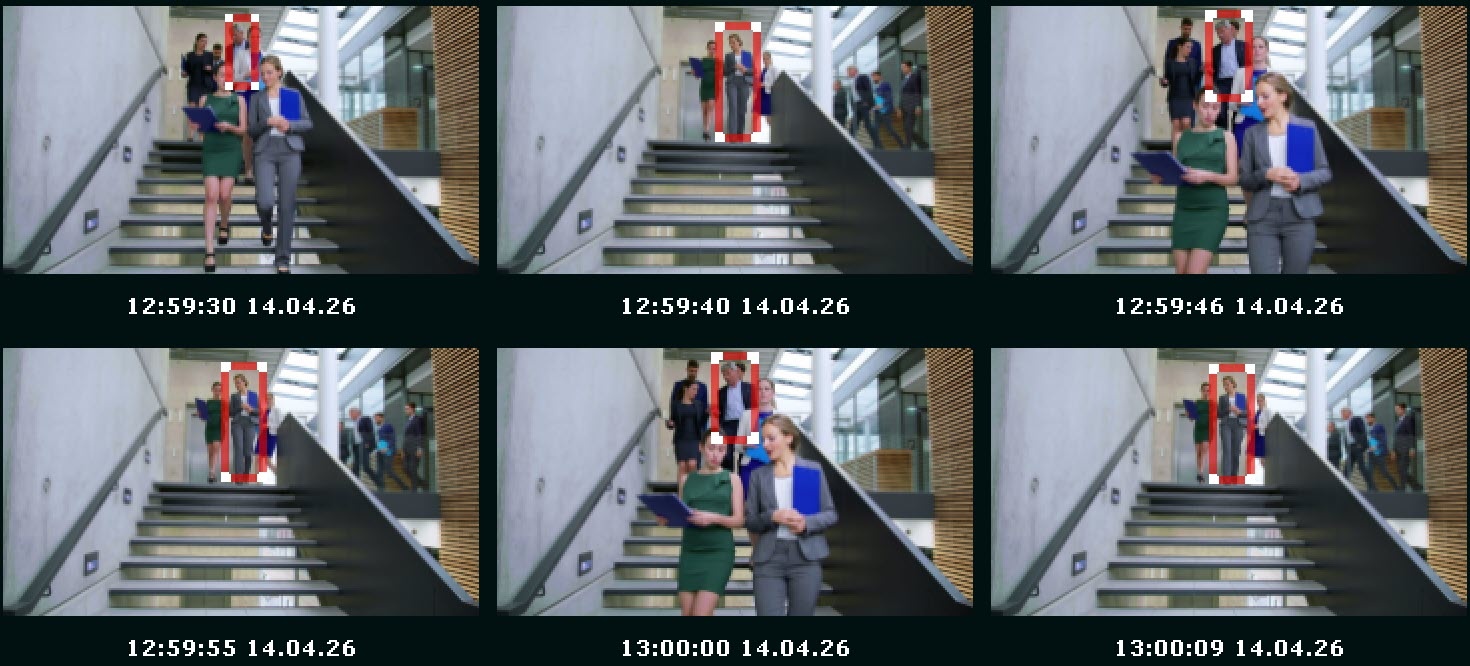

На панели результатов поиска отобразятся кадры, которые удовлетворяют заданным критериям поиска:

Количество отображаемых кадров на панели результатов зависит от разрешения экрана и размера кадров. Изменять размер можно с помощью кнопки .

На панели управления поиском – количество найденных кадров:
