В ПК Интеллект имеется возможность преобразовывать видео, получаемое с fisheye-камер, при отображении на Мониторе видеонаблюдения, а также во всех окнах, открываемых при просмотре видео из других интерфейсов, например, из Протокола событий (см. Контроль событий с помощью Протокола событий), при поиске по титрам (см. Поиск по базе данных титров) и др.

Вид преобразования выбирается при добавлении камеры в Монитор (см. Выбор и настройка видеокамер). Для использования данной функции необходимо указать тип линзы и позицию fisheye камеры при ее настройке в ПК Интеллект следующим образом:

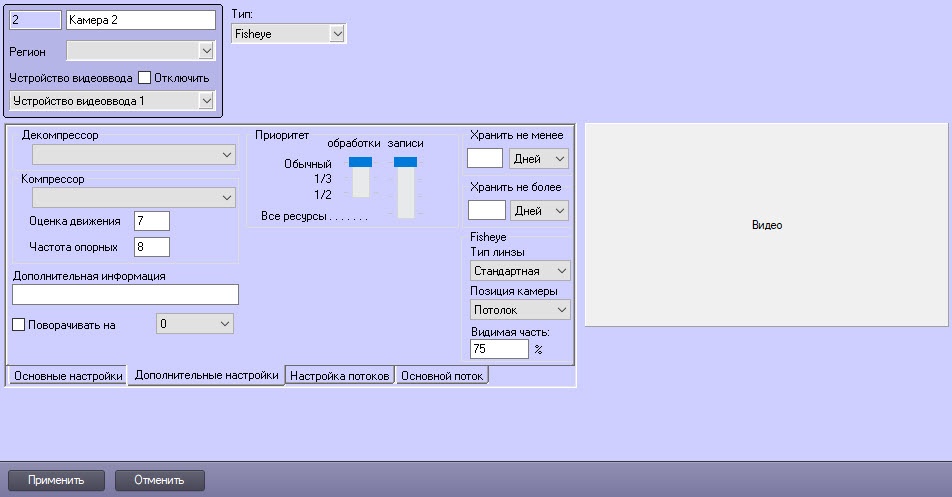

  1. На панели настройки объекта Камера, соответствующего fisheye-камере, перейти на вкладку Дополнительные настройки.
  2. Выбрать из раскрывающегося списка Тип линзы:
    1. Стандартная для стандартной фишай-линзы.

    2. Если используется видеокамера с паноморфным объективом, то в данном раскрывающемся списке следует выбрать его тип.

    3. Если при определенных настройках камеры наблюдаются искажения в верхней части изображения у стандартной фишай-линзы, то следует выбрать Автокалибровка.

      Внимание!

      Калибровка видеоизображения будет осуществляться каждый раз при применении настроек.
  3. Из раскрывающегося списка Позиция камеры выбрать значение, соответствующее размещению настраиваемой камеры: Пол, Стена или Потолок.
  4. После выполнения преобразования края кадра могут оказаться размытыми и неинформативными. По умолчанию такие края обрезаются, т.е. не видимы на Мониторе видеонаблюдения, и отображаемая часть кадра составляет по умолчанию 75% для позиции Потолок и 66% для позиции Стена. Чтобы увеличить или уменьшить отображаемую область кадра, следует изменить значение параметра Видимая часть. Значение данного параметра подбирается экспериментально в зависимости от камеры.
  5. Нажать на кнопку Применить.

Настройка fisheye-камеры завершена.
