Конфигурирование программного модуля Уличный детектор оставленных предметов ВидеоИнтеллект

Конфигурирование программного модуля Уличный детектор оставленных предметов ВидеоИнтеллект включает в себя общие настройки и настройку конфигурации: определение параметров конфигурации и характеристик детектора.

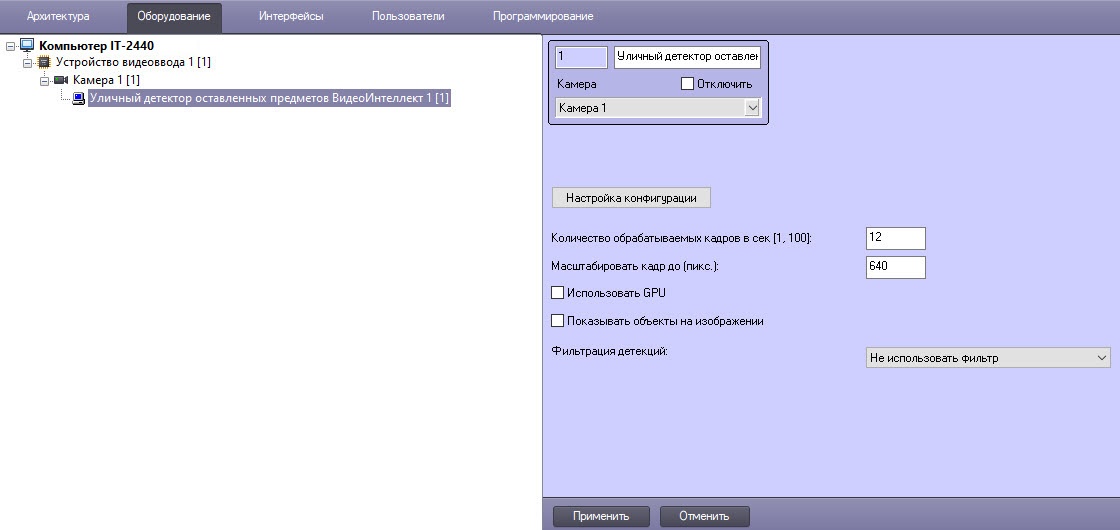

Общие настройки детектора

1. Перейти на панель настроек объекта Уличный детектор оставленных предметов ВидеоИнтеллект, который создается на базе объекта Камера на вкладке Оборудование окна Настройка системы.


2. В поле Количество обрабатываемых кадров в сек [1, 100] указать в диапазоне от 1 до 100 количество кадров в секунду, которое будет обрабатывать детектор. Значение по умолчанию − 12 (рекомендуется). Указать можно только целое положительное число. При вводе числа вне диапазона от 1 до 100 оно будет автоматически изменено на ближайшее граничное значение. Если поле оставлено пустым, то при сохранении настроек в него автоматически возвращается значение по умолчанию.
3. В поле Масштабировать кадр до (пикс) указать в диапазоне от 480 до 1920 ширину кадра в пикселях после масштабирования, высота кадра вычисляется автоматически как заданное в настройке значение, поделенное на 1.77777(7), по умолчанию – 640, т.е. размер кадра после масштабирования будет 640х360. Настройка не влияет на разрешение видеопотока и используется для снижения нагрузки на процессор, отображается в логах и в отладочном окне.
4. Для использования графического процессора NVIDIA GPU при работе с нейросетью установить флажок Использовать GPU.
5. Установить флажок Показывать объекты на изображении, чтобы при получении события обнаружения предмета зона детектирования выделялась красной рамкой на Мониторе видеонаблюдения.
6. Из раскрывающегося списка Фильтрация детекций выбрать фильтр для использования: Фильтр объектов, Фильтр подсчета объектов или Не использовать фильтр (по умолчанию). Фильтры настраиваются на вкладке Постобработка окна Настройки детектора.
7. Нажать кнопку Настройка конфигурации. В результате откроется настроечное окно детектора.

Вкладка Выбор области

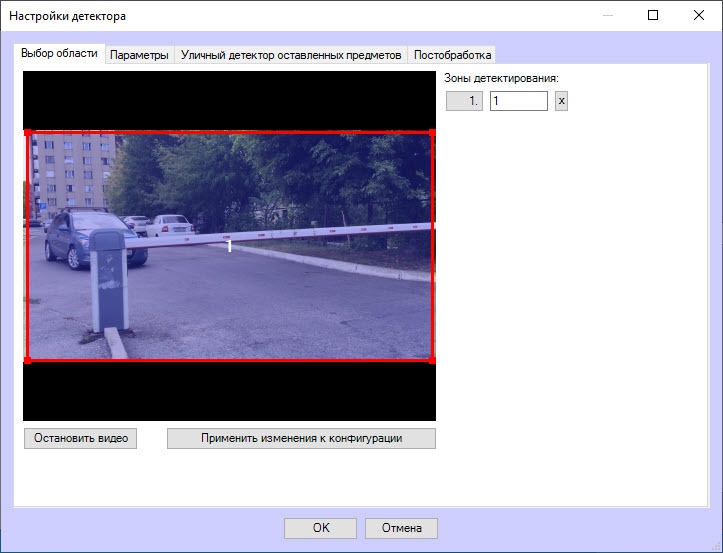

1. В окне Настройки детектора на вкладке Выбор области нажать кнопку Остановить видео для постановки воспроизведения на паузу.

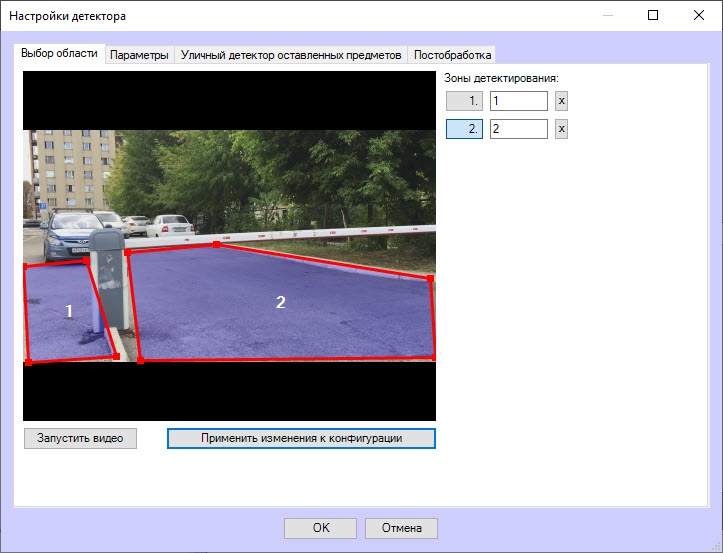

2. По умолчанию красной рамкой выделена одна зона детектирования, с помощью мыши можно добавить еще несколько, а также изменить границы области, кликнув по ее номеру в списке справа и подсветив его синим цветом.

3. Чтобы переименовать зону детектирования, ввести новое имя в поле справа от ее номера. Новое имя сразу отобразится в подписи зоны на видеоизображении.


   Примечание

   Для удаления зоны детектирования нажать кнопку  справа от названия этой зоны.

   Если среди заданных зон есть некорректные, то после сохранения и повторного открытия настроек останутся только верно заданные зоны.

   Если заданы только некорректные зоны, то после сохранения и повторного открытия настроек они автоматически будут заменены на зону по умолчанию.

   После удаления всех зон, сохранения и повторного открытия настроек автоматически добавляется зона по умолчанию.

4. Для сохранения всех изменений нажать кнопку Применить изменения к конфигурации.
5. Чтобы запустить воспроизведение видео, нажать кнопку Запустить видео.

Вкладка Параметры

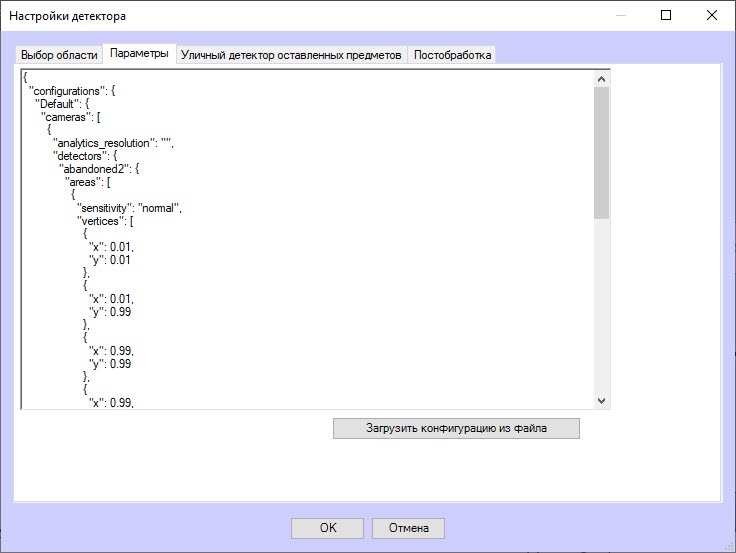

1. Перейти на вкладку Параметры окна настроек детектора, где отображаются параметры используемой конфигурации. Если менять конфигурацию не требуется, пропустить шаги 2 и 3 и перейти на следующую вкладку.

2. Чтобы использовать свою конфигурацию, нажать кнопку Загрузить конфигурацию из файла.
3. В открывшемся стандартном окне поиска Windows указать путь до подготовленного файла конфигурации в формате JSON.

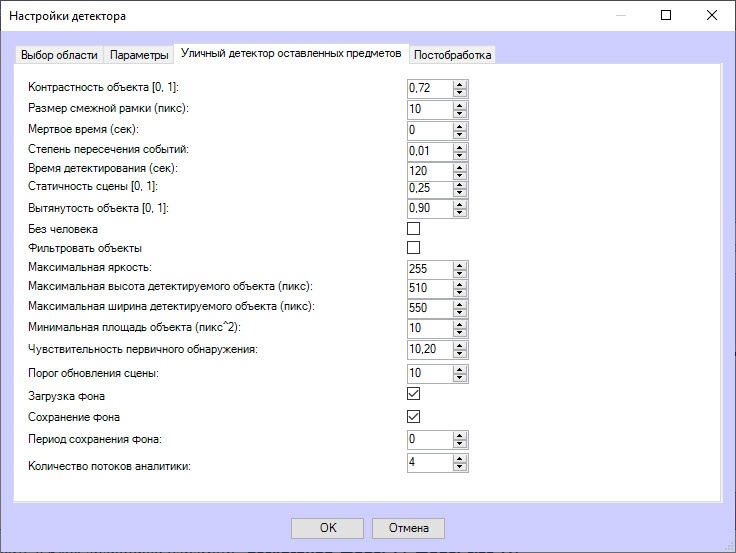

Вкладка Уличный детектор оставленных предметов

1. Перейти на вкладку Уличный детектор оставленных предметов.

2. В поле Контрастность объекта [0, 1] указать в долях в диапазоне от 0 до 1 чувствительность детектора к выявлению малозаметных, сливающихся с фоном предметов. Чем выше значение параметра, тем менее заметный предмет может быть обнаружен. Рекомендованное значение (по умолчанию) – 0,72.
3. В поле Размер смежной рамки (пикс) указать в пикселях максимальное расстояние между объектами, рамки которых объединяются. Значение по умолчанию – 10.
4. В поле Мертвое время (сек) указать в секундах временной интервал, в течение которого блокируется возникновение повторного события. Событие считается повторным, если его степень пересечения событий равна или больше указанного на шаге 5 значения. Значение по умолчанию – 0.
5. В поле Степень пересечения событий указать в диапазоне от 0 до 1 в долях, как именно будут отфильтрованы повторные события. Событие является повторным, если отношение площади пересечения к площади объединения двух событий больше или равно указанному значению степени пересечения событий. Значение по умолчанию – 0,01. Используется для параметра Мертвое время.
6. В поле Время детектирования (сек) указать в секундах временной интервал, после которого предмет будет считаться оставленным. Значение по умолчанию – 120.
7. В поле Статичность сцены [0, 1] указать в долях в диапазоне от 0 до 1 степень статичности сцены. Чем выше значение параметра, тем меньше учитывается динамика сцены. Значение по умолчанию – 0,25.
8. В поле Вытянутость объекта [0, 1] указать в долях в диапазоне от 0 до 1 степень вытянутости объекта. Объекты с большей степенью вытянутости не вызовут срабатывание детектора. Значение по умолчанию – 0,90.
9. Установить флажок Без человека, чтобы предметы рядом с людьми игнорировались. По умолчанию флажок снят, то есть объекты, находящиеся рядом с людьми, также будут детектироваться.
10. Установить флажок Фильтровать объекты, чтобы включить нейросетевой фильтр объектов. По умолчанию флажок снят, то есть нейросетевой фильтр выключен.
11. В поле Максимальная яркость указать в диапазоне от 0 до 255 максимально допустимую яркость объекта, который требуется обнаружить, по умолчанию – 255.
12. В поле Максимальная высота детектируемого объекта (пикс) указать в пикселях в диапазоне от 0 до 2160 максимально допустимую высоту объекта, который требуется обнаружить. Объекты большего размера не вызовут срабатывания детектора. Значение по умолчанию − 510.
13. В поле Максимальная ширина детектируемого объекта (пикс) указать в пикселях в диапазоне от 0 до 4096 максимальную ширину объекта, который требуется обнаружить. Объекты большего размера не вызовут срабатывания детектора. Значение по умолчанию – 550.
14. В поле Минимальная площадь объекта (пиксˆ2) указать в пикселях, возведенных во вторую степень, минимальную площадь объекта, который требуется обнаружить. Объекты меньшего размера не вызовут срабатывания детектора. Значение по умолчанию – 10.
15. В поле Чувствительность первичного обнаружения указать в процентах минимальное значение для отличия объекта от фона. Если для объекта этот параметр ниже порогового, то срабатывания детектора не будет. Значение по умолчанию – 10,20.
16. В поле Порог обновления сцены указать в процентах минимальное значение для обновления фона, если количество изменений в кадре его превысит. Значение по умолчанию – 10.
17. Снять флажок Загрузка фона, чтобы отключить загрузку фона видеоизображения. По умолчанию флажок установлен. При перезапуске детектор загрузит ранее сохраненный фон, чтобы заново не обучать модель сети.
18. Снять флажок Сохранение фона, чтобы фон не сохранялся. По умолчанию флажок установлен, то есть фон видеоизображения сохраняется регулярно с периодичностью, указанной в поле Период сохранения фона. При завершении работы ранее накопленный фон сохраняется в файл для последующей загрузки при запуске.


    Примечание

    Использование параметров Загрузка фона и Сохранение фона при первичной настройке позволяет сэкономить время на автоматическом обучении при первом запуске.
    Даже при снятых флажках фон будет сохраняться и обновляться с указанным периодом, поэтому для полного отключения сохранения фона в поле Период сохранения фона указать значение 0.

19. В поле Период сохранения фона указать в секундах период времени, на который сохраняется фон видеоизображения, значение по умолчанию – 0.
20. В поле Количество потоков аналитики указать число видеопотоков, которые будут использоваться для работы нейросетевой аналитики, значение по умолчанию – 4.

Вкладка Постобработка

На этой вкладке настраиваются фильтры объектов или фильтры подсчета объектов в соответствии с выбранным вариантом из списка Фильтрация детекций в основных настройках детектора.

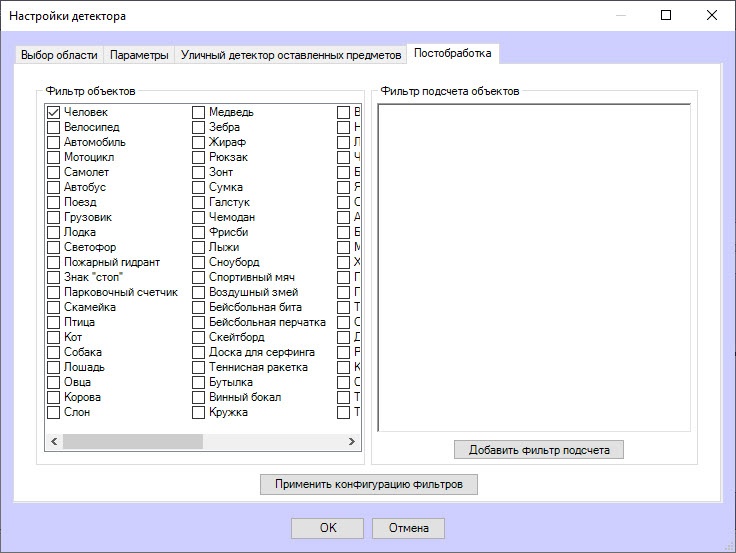

Фильтр объектов

1. Для включения фильтра объектов следует выбрать вариант Фильтр объектов в списке Фильтрация детекций в основных настройках детектора.
2. Перейти на вкладку Постобработка.
3. Из списка слева Фильтр объектов выбрать один или несколько объектов, при наличии которых в кадре срабатывания будут отфильтровываться. Они не будут отображаться в протоколе событий и на экране.




   Примечание

   Для удаления фильтра кликнуть по нему еще раз.

4. Для применения фильтра нажать кнопку Применить конфигурацию фильтров.

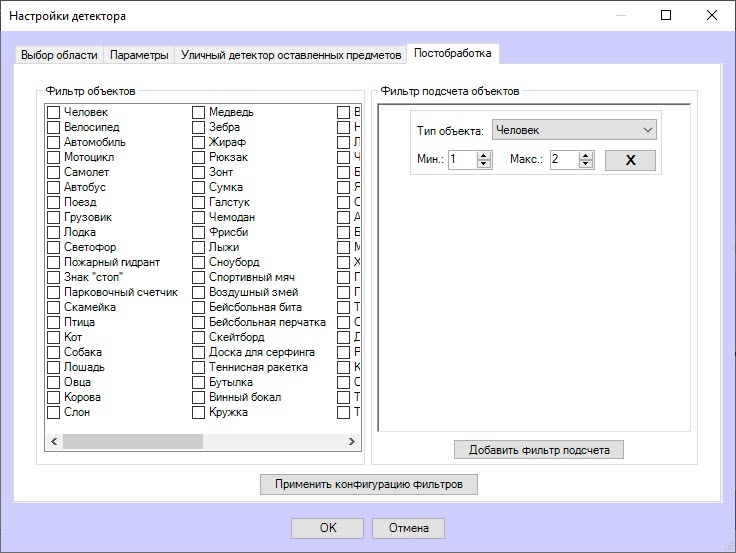

Фильтр подсчета объектов

1. Для включения фильтра подсчета объектов следует выбрать вариант Фильтр подсчета объектов в списке Фильтрация детекций в основных настройках детектора.
2. Перейти на вкладку Постобработка.
3. В окне справа выбрать один или несколько фильтров подсчета объектов, нажав кнопку Добавить фильтр подсчета.


4. Для каждого фильтра подсчета объектов установить нижнее и верхнее пороговые значения в полях Мин. и Макс. соответственно. Если количество объектов данного типа в кадре находится в этом диапазоне, то срабатывания детектора будут пропускаться фильтром. Они отобразятся в протоколе событий и на экране. Если число объектов больше или меньше установленного диапазона или объектов нет вовсе, то все срабатывания отфильтровываются и не отображаются в протоколе событий и на экране.


   Примечание

   Для удаления фильтра нажать крестик справа от него.



5. Для применения фильтра нажать кнопку Применить конфигурацию фильтров.

Для сохранения всех настроек детектора нажать кнопку OK. В результате окно настроек будет закрыто и произойдет возврат к панели настроек детектора.

Для сохранения всех принятых изменений нажать кнопку Применить на панели настроек объекта Уличный детектор оставленных предметов ВидеоИнтеллект.

Настройка программного модуля Уличный детектор оставленных предметов ВидеоИнтеллект завершена.
