Конфигурирование программного модуля Детектор движения в запрещенном направлении ВидеоИнтеллект

Конфигурирование программного модуля Детектор движения в запрещенном направлении ВидеоИнтеллект включает в себя общие настройки и настройку конфигурации: определение области детектирования, параметров конфигурации и характеристик детектора.

Общие настройки детектора

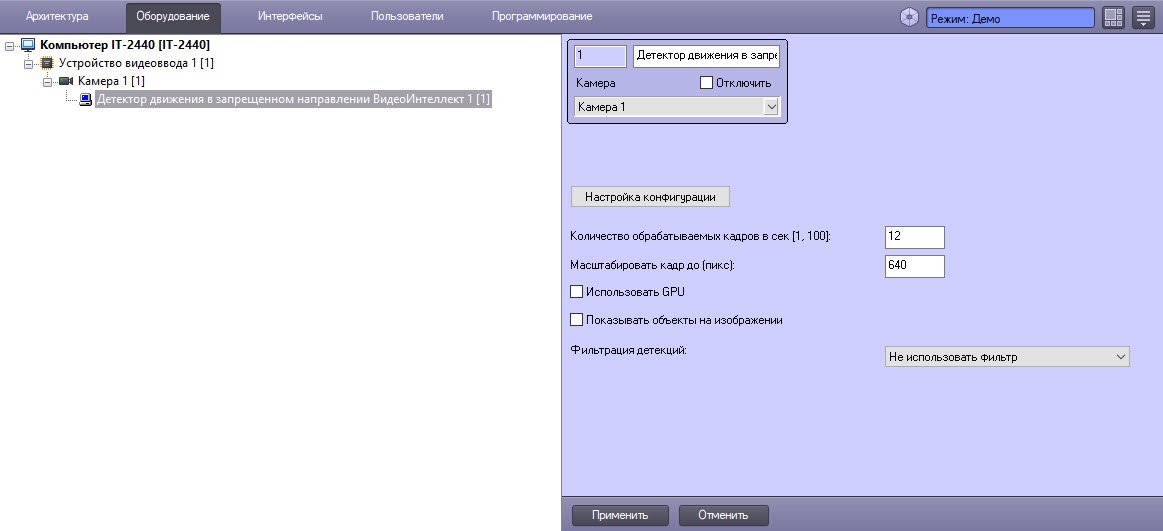

1. Перейти на панель настроек объекта Детектор движения в запрещенном направлении ВидеоИнтеллект, который создается на базе объекта Камера на вкладке Оборудование окна Настройка системы.

2. В поле Количество обрабатываемых кадров в сек [1, 100] указать в диапазоне от 1 до 100 количество кадров в секунду, которое будет обрабатывать детектор. Значение по умолчанию – 12 (рекомендуется). Указать можно только целое положительное число. При вводе числа вне диапазона от 1 до 100 оно будет автоматически изменено на ближайшее граничное значение. Если поле оставлено пустым, то при сохранении настроек в него автоматически возвращается значение по умолчанию.
3. В поле Масштабировать кадр до (пикс) указать в диапазоне от 480 до 1920 ширину кадра в пикселях после масштабирования, высота кадра вычисляется автоматически как заданное в настройке значение, поделенное на 1.77777(7), по умолчанию – 640, т.е. размер кадра после масштабирования будет 640х360. Настройка не влияет на разрешение видеопотока и используется для снижения нагрузки на процессор, отображается в логах и в отладочном окне.
4. Для использования графического процессора (NVIDIA GPU) при работе с нейросетью установить флажок Использовать GPU.
5. Установить флажок Показывать объекты на изображении, чтобы при получении события движения в запрещенном направлении в зонах детектирования на мониторе видеонаблюдения объект выделялся красной рамкой. Зоны определяются в настройках детектора на вкладке Выбор области.
6. Из раскрывающегося списка Фильтрация детекций выбрать фильтр для использования: Фильтр объектов, Фильтр подсчета объектов или Не использовать фильтр (по умолчанию). Фильтры настраиваются на вкладке Постобработка окна Настройки детектора.
7. Нажать кнопку Настройка конфигурации. В результате откроется настроечное окно объекта Детектор движения в запрещенном направлении ВидеоИнтеллект.

Вкладка Детектор движения в запрещенном направлении

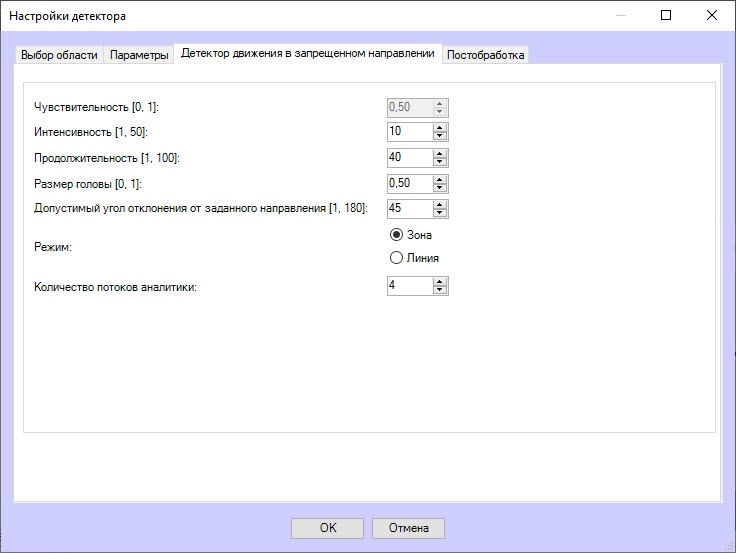

1. Перейти на вкладку Детектор движения в запрещенном направлении.


2. В поле Чувствительность [0, 1] указать в диапазоне от 0 до 1 чувствительность детектора к обнаружению в детектируемой зоне движущихся объектов. Чем выше чувствительность, тем менее заметный объект может быть обнаружен. Значение по умолчанию – 0,50. При выбранном режиме Зона на шаге 7 эта настройка не активна.

3. В поле Интенсивность [1, 50] указать в условных единицах в диапазоне от 1 до 50 заметность движения объекта в детектируемой зоне, при превышении которой происходит срабатывание детектора. Значение по умолчанию – 10. При вводе значения вне диапазона оно автоматически меняется на соответствующее граничное значение. При выбранном режиме Линия на шаге 7 эта настройка не активна.
4. В поле Продолжительность [1, 100] указать в условных единицах в диапазоне от 1 до 100 длительность движения объекта в запрещенном направлении. Может применяться при анализе плотных пассажиропотоков, когда двигающийся в противоположном направлении объект появляется в поле зрения камеры только на короткие промежутки времени, а в остальное время скрыт об обзора толпой. Значение по умолчанию – 40. При вводе значения вне диапазона оно автоматически меняется на соответствующее граничное значение. При выбранном режиме Линия на шаге 7 эта настройка не активна.

5. В поле Размер головы [0, 1] указать в диапазоне от 0 до 1, какую часть от высоты видеоизображении составляет голова человека. Значение по умолчанию – 0,50. При выбранном режиме Линия на шаге 7 эта настройка не активна.

6. В поле Допустимый угол отклонения от заданного направления [1, 180] указать в градусах в диапазоне от 1 до 180 допустимое отклонение от заданного стрелкой направления движения в запрещенном направлении. Значение по умолчанию – 45. При вводе значения вне диапазона оно автоматически меняется на соответствующее граничное значение. При выбранном режиме Линия на шаге 7 эта настройка не активна.
7. Установить переключатель Режим в положение Линия, если область детектирования определяется с помощью линий. По умолчанию выбран режим Зона – область детектирования определяется многоугольником. От выбранного режима зависит отображение вкладки Выбор области.


   Примечание

   При смене режима на вкладке выбора области все настройки возвращаются к значениям по умолчанию.

8. В поле Количество потоков аналитики указать число видеопотоков, которые будут использоваться для работы нейросетевой аналитики, значение по умолчанию – 4.

Вкладка Выбор области

1. Перейти на вкладку Выбор области.
2. Нажать кнопку Остановить видео для постановки видеоизображения на паузу.


3. Определить параметры области детектирования:
   1. При выборе на вкладке Детектор движения в запрещенном направлении режима Зона (по умолчанию):

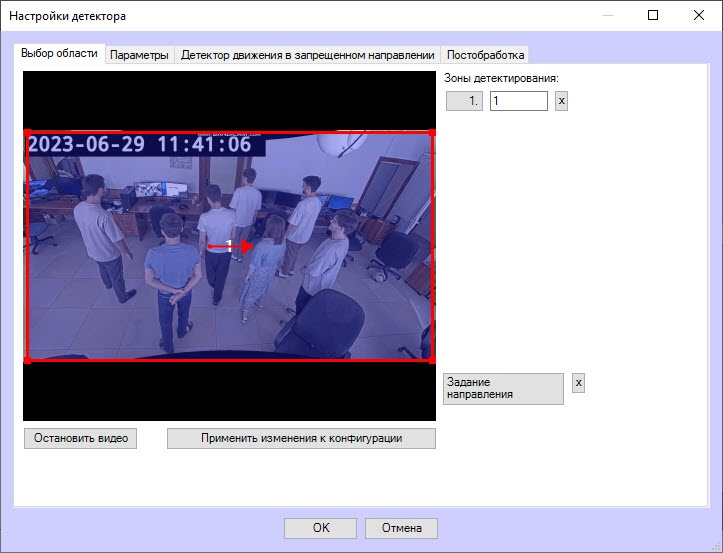

      1. По умолчанию красной рамкой выделена зона детектирования. Изменить границы зоны детектирования можно с помощью мыши, кликнув по ее номеру в списке справа, при этом номер выбранной зоны будет подсвечен синим цветом, и передвинув ее границы.

      2. Для создания новой зоны наблюдения кликнуть по видеоизображению в требуемой точке и с помощью мыши обозначить ее границы. Для удаления зоны детектирования нажать кнопку  справа от ее названия.


         Примечание

         Максимально допустимое количество зон детектирования – 20.

         Чтобы переименовать зону детектирования, указать новое имя в поле справа от ее номера. Новое имя сразу отобразится в подписи зоны на видеоизображении.

         Если среди заданных зон и направлений есть некорректные, то после сохранения и повторного открытия настроек они автоматически будут заменены на одну зону и одно направление по умолчанию.

         После удаления всех зон и направлений, сохранения и повторного открытия настроек автоматически добавляются одна зона и одно направление по умолчанию.

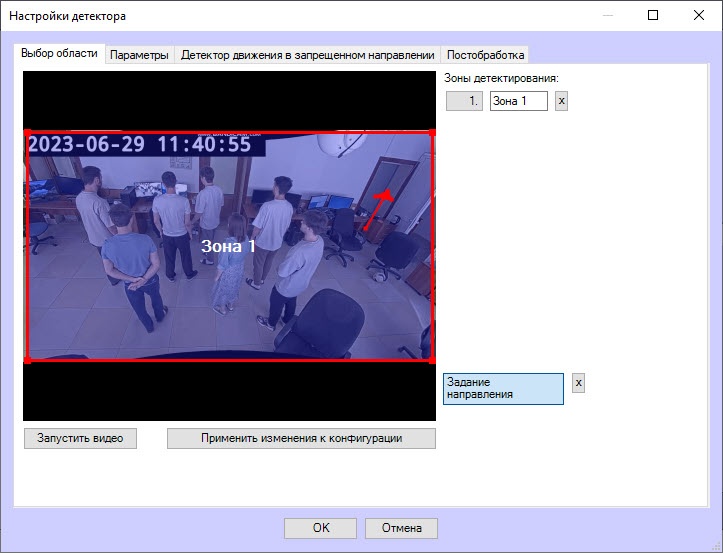

      3. Чтобы указать запрещенное направление, с помощью мыши повернуть красную стрелку в требуемую сторону. Для удаления стрелки направления нажать кнопку справа от элемента Задание направления, который должен быть выбран, то есть подсвечен синим цветом.
   2. При выборе на вкладке Детектор движения в запрещенном направлении режима Линия:

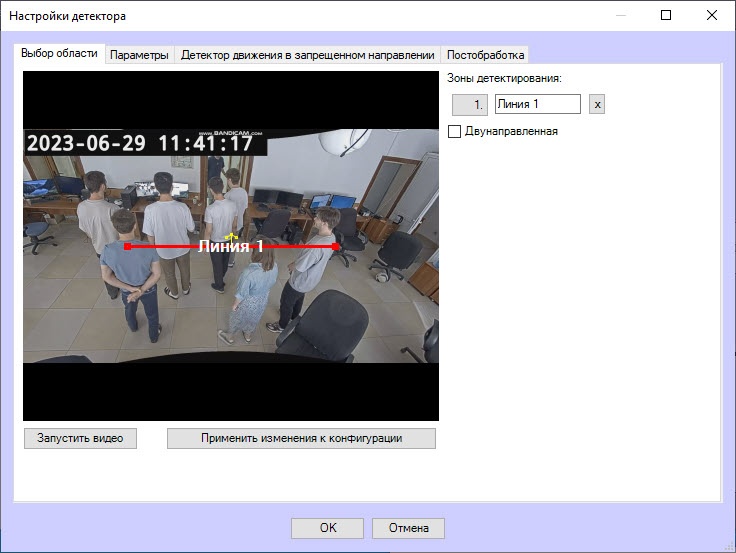

      1. По умолчанию отображается красная линия детектирования с желтой стрелкой, которое указывает запрещенное направление. Изменить линию детектирования можно с помощью мыши, кликнув по ее номеру в списке справа, при этом номер выбранной линии будет подсвечен синим цветом, и передвинув начало и конец линии.


      2. Для создания новой линии кликнуть по видеоизображению в требуемой точке и с помощью мыши обозначить ее границы. Для удаления линии детектирования нажать кнопку  справа от ее названия.
      3. Для срабатывания детектора при пересечении линии в обоих направлениях установить флажок Двунаправленная.


         Примечание

         Максимально допустимое количество линий детектирования – 20.

         Чтобы переименовать линию детектирования, указать новое имя в поле справа от ее номера. Новое имя сразу отобразится в подписи линии на видеоизображении.

         Если среди заданных линий и направлений есть некорректные, то после сохранения и повторного открытия настроек они автоматически будут заменены на одну линию и одно направление по умолчанию.

         После удаления всех линий и направлений, сохранения и повторного открытия настроек автоматически добавляются одна линия и одно направление по умолчанию.

4. Для сохранения всех изменений нажать кнопку Применить изменения к конфигурации.
5. Чтобы запустить воспроизведение видео, нажать кнопку Запустить видео.

Вкладка Параметры

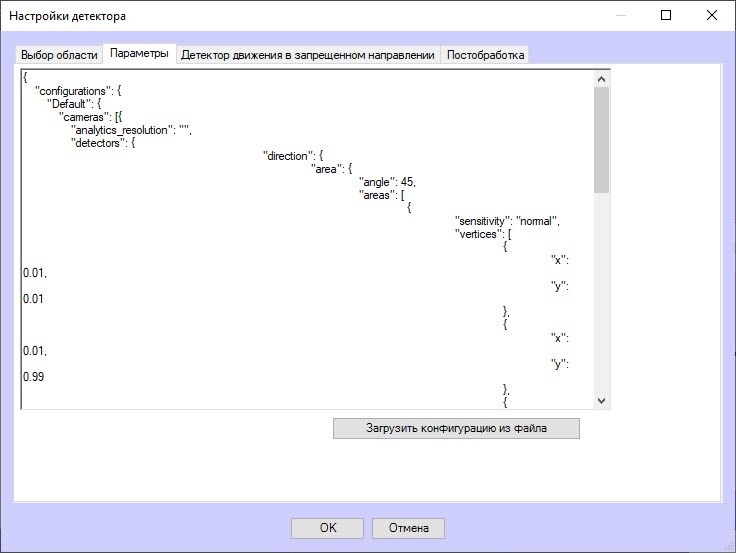

1. Перейти на вкладку Параметры окна настроек детектора, где отображаются параметры используемой конфигурации. Если менять конфигурацию не требуется, пропустить шаги 2 и 3 и перейти на следующую вкладку.


2. Чтобы использовать свою конфигурацию, нажать кнопку Загрузить конфигурацию из файла.
3. В открывшемся стандартном окне поиска Windows указать путь до подготовленного файла конфигурации в формате JSON.

Вкладка Постобработка

На этой вкладке настраиваются фильтры объектов или фильтры подсчета объектов в соответствии с выбранным вариантом из списка Фильтрация детекций в основных настройках детектора.

Фильтр объектов

1. Для включения фильтра объектов следует выбрать вариант Фильтр объектов в списке Фильтрация детекций в основных настройках детектора.
2. Перейти на вкладку Постобработка.

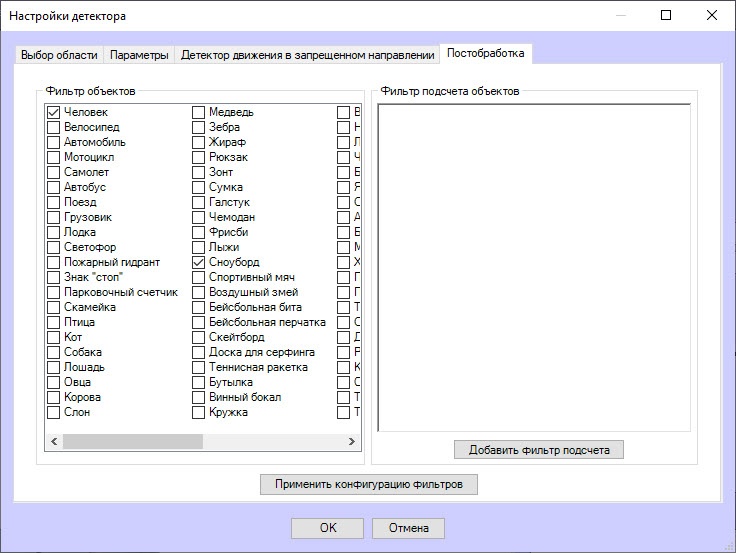

3. Из списка слева Фильтр объектов выбрать один или несколько объектов, при наличии которых в кадре срабатывания будут отфильтровываться. Они не будут отображаться в протоколе событий и на экране.



   Примечание

   Для удаления фильтра кликнуть по нему еще раз.



4. Для применения фильтра нажать кнопку Применить конфигурацию фильтров.

Фильтр подсчета объектов

1. Для включения фильтра подсчета объектов следует выбрать вариант Фильтр подсчета объектов в списке Фильтрация детекций в основных настройках детектора.
2. Перейти на вкладку Постобработка.

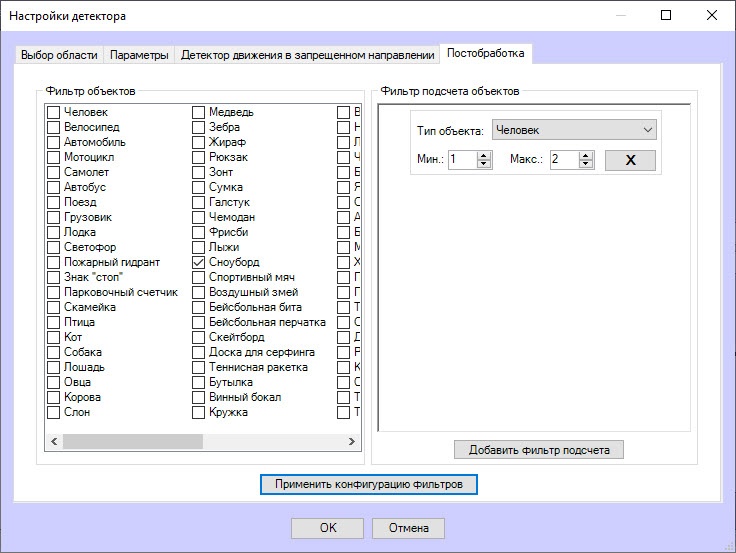

3. В окне справа выбрать один или несколько фильтров подсчета объектов, нажав кнопку Добавить фильтр подсчета.


4. Для каждого фильтра подсчета объектов установить нижнее и верхнее пороговые значения в полях Мин. и Макс. соответственно. Если количество объектов данного типа в кадре находится в этом диапазоне, то срабатывания детектора будут пропускаться фильтром. Они отобразятся в протоколе событий и на экране. Если число объектов больше или меньше установленного диапазона или объектов нет вовсе, то все срабатывания отфильтровываются и не отображаются в протоколе событий и на экране.


   Примечание

   Для удаления фильтра нажать крестик справа от него.



5. Для применения фильтра нажать кнопку Применить конфигурацию фильтров.

Для сохранения всех настроек детектора нажать кнопку OK. В результате окно настроек будет закрыто и произойдет возврат к панели настроек детектора.

Для сохранения всех принятых изменений нажать кнопку Применить на панели настроек объекта Детектор движения в запрещенном направлении ВидеоИнтеллект.

Настройка программного модуля Детектор движения в запрещенном направлении ВидеоИнтеллект завершена.
