Конфигурирование программного модуля Детектор длины очереди

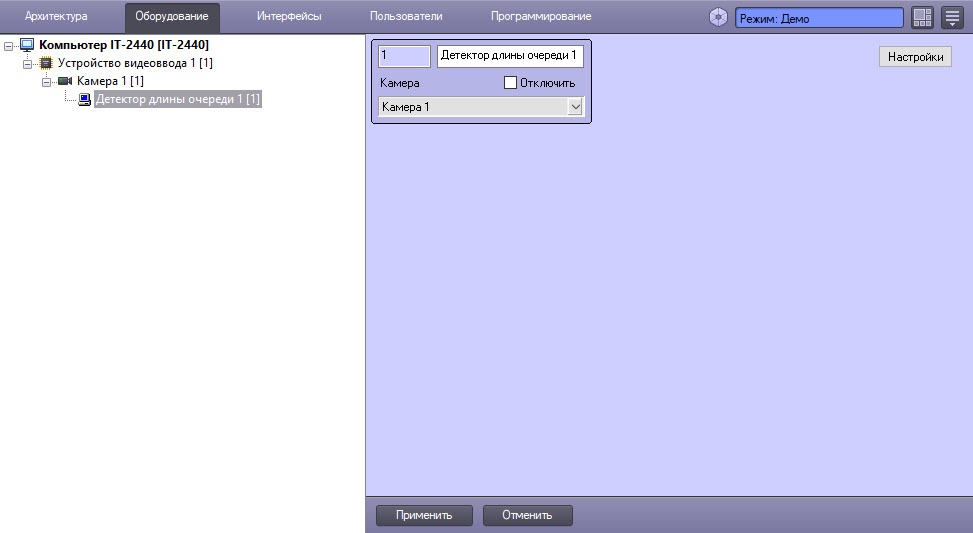

Настройка программного модуля Детектор длины очереди происходит на панели настроек объекта Детектор длины очереди, который создается на базе объекта Камера на вкладке Оборудование окна Настройка системы.

Настройка программного модуля Детектор длины очереди проходит следующим образом:

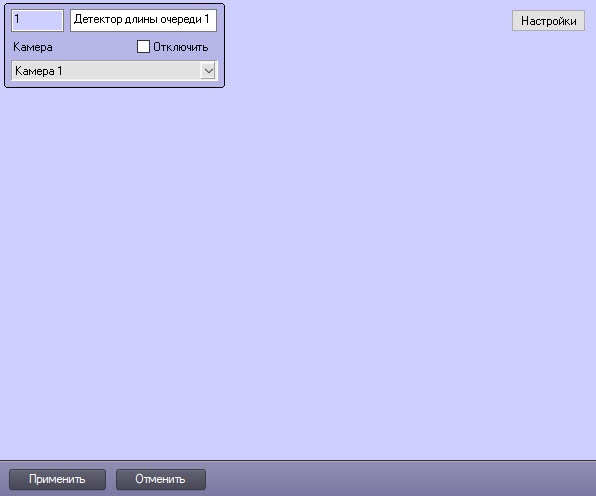

1. Перейти на панель настроек объекта Детектор длины очереди.

2. Нажать кнопку Настройка.
   Откроется окно Настройки детектора.

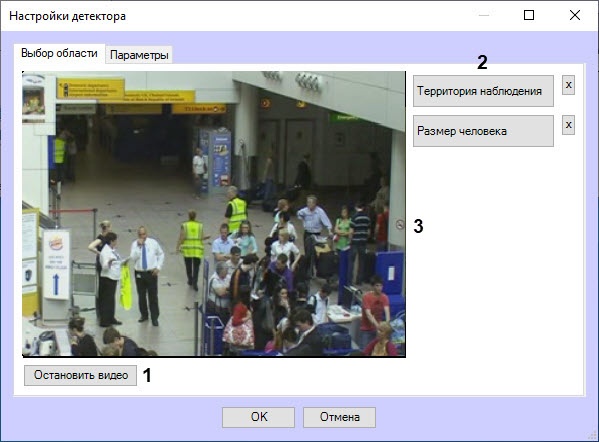

3. Задать территорию наблюдения и приблизительный размер человека на видеоизображении:
   1. Нажать кнопку Остановить видео для захвата кадра видеоизображения (1).
   2. Нажать кнопку Территория наблюдения (2).

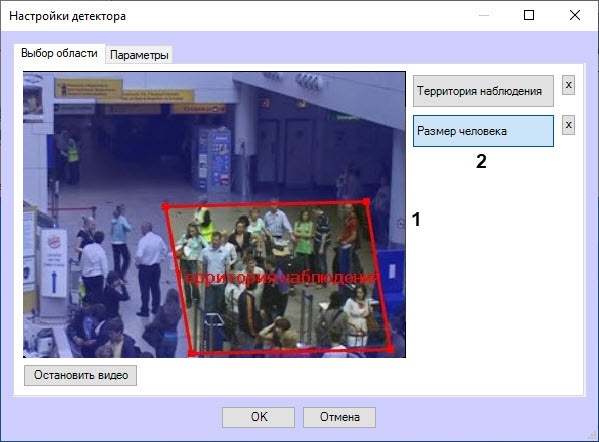

   3. На захваченном кадре видеоизображения (3) последовательно задать нажатием левой кнопки мыши узловые точки области, ситуацию в которой требуется анализировать. Возможно добавление только одной области. При попытке добавить вторую область, первая будет удалена. После добавления области остальная часть видеоизображения будет затемнена.

      Примечание

      Для удаления области нажать кнопку  напротив кнопки Территория наблюдения (2).



      Внимание!

      Задание территории наблюдения является обязательным условием для работы детектора.

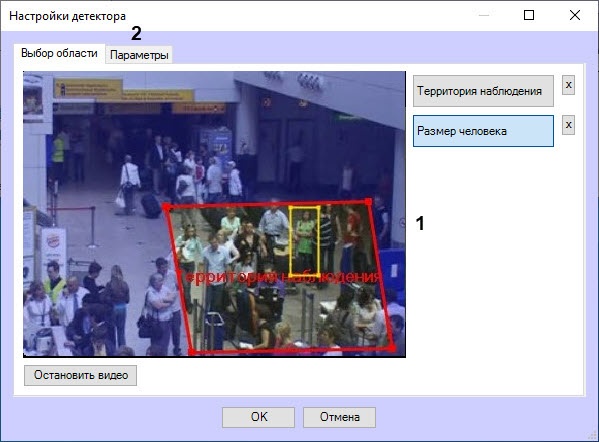

   4. Нажать кнопку Размер человека (2).

   5. На захваченном кадре видеоизображения (1) задать приблизительные размеры человека. Для этого необходимо нажать левую кнопку мыши и, удерживая ее, задать прямоугольную область.

      Примечание

      Для удаления размеров человека необходимо нажать кнопку напротив кнопки Размер человека.



4. Задать параметры программного модуля:

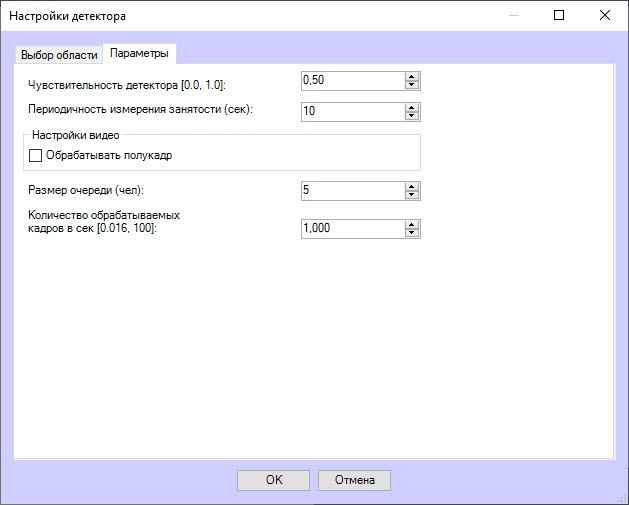

   1. Перейти на вкладку Параметры (2).
   2. Задать чувствительность детектора в условных единицах в диапазоне от 0 до 1 с точностью до сотых в поле Чувствительность детектора [0.0, 1.0]. Чем выше чувствительность, тем более "мелкие" возмущения будут относиться к очереди, т.е. алгоритм начнет реагировать на более незначительное движение. Соответственно, если установить минимальное значение чувствительности, то только значительные изменения сцены могут попасть на анализ детектора длины очереди.

   3. В поле Периодичность измерения занятости (сек) ввести период времени в секундах между расчетами количества людей в наблюдаемой области. Минимальное значение данного параметра равно расстоянию между кадрами анализируемого видеопотока, но не может быть меньше 1 секунды, максимальное – 3600 секунд. Значение параметра зависит от особенностей сцены. Например, если очередь в поле зрения видеокамеры не меняется на протяжении длительного времени, то данный параметр может быть достаточно большим. Для наиболее корректной работы алгоритма на среднестатистической сцене не рекомендуется устанавливать значение параметра равным 3–5 минутам.

      Примечание

      Чем чаще измеряется занятость, тем больше загрузка системы.

   4. Установить флажок Обрабатывать полукадр, чтобы при поступлении очередного кадра создавать и обрабатывать новый кадр, состоящий только из четных строк исходного.
   5. В поле Размер очереди (чел) ввести минимальный размер очереди для срабатывания детектора.

   6. В поле Количество обрабатываемых кадров в сек [0.016, 100] ввести количество кадров в секунду, которое будет обрабатывать детектор. Чем выше значение, тем точнее работа детектора, но выше нагрузка на процессор.

      Примечание

      Все события, поступающие от объекта Детектор длины очереди, можно наблюдать в окне Протокол событий. Подробнее см. Получение информации о загруженности наблюдаемой территории.

5. Нажать кнопку ОК для сохранения изменений и возврата на панель настроек объекта Детектор длины очереди.


   Примечание

   Для возврата на панель настроек объекта Детектор длины очереди без сохранения изменений необходимо нажать кнопку Отмена.

6. На панели настроек объекта Детектор длины очереди нажать кнопку Применить.

Настройка программного модуля Детектор длины очереди завершена.
