Объект Монитор анализа трафика предназначен для регистрации и настройки в ПК Авто-Интеллект окна, предназначенного для вывода на экран выбранных детекторов и поступивших от них событий для анализа транспортного потока.

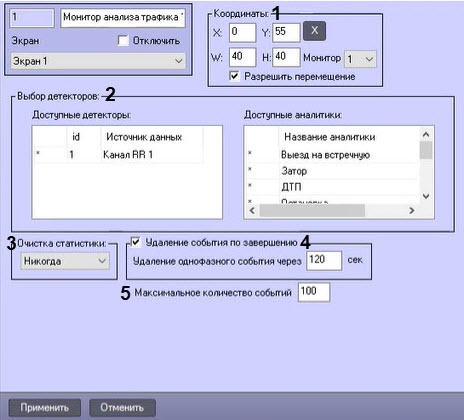

Панель настройки объекта Монитор анализа трафика включает следующие элементы интерфейса.

Описание элементов панели настройки объекта Монитор анализа трафика приведено в таблице.

№
п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1






Группа Координаты

Поле X

Ввод значения в поле

Задает координату по горизонтальной оси X левого верхнего угла окна Монитор анализа трафика на экране

% относительно ширины экрана

Неприменимо

От 0 до М*100, где М – количество установленных мониторов видеонаблюдения

Поле Y

Ввод значения в поле

Задает координату по вертикальной оси Y левого верхнего угла окна Монитор анализа трафика на экране

% относительно высоты экрана

Неприменимо

От 0 до М*100, где М – количество установленных мониторов видеонаблюдения

Поле W

Ввод значения в поле

Задает ширину окна Монитор анализа трафика

% относительно ширины экрана

Неприменимо

От 0 до М*100, где М – количество установленных мониторов видеонаблюдения

Поле H

Ввод значения в поле

Задает высоту окна Монитор анализа трафика

% относительно высоты экрана

Неприменимо

От 0 до М*100, где М – количество установленных мониторов видеонаблюдения

Кнопка X

Нажатие кнопки

Вывод тестового окна для визуального задания координат и размера интерфейсного окна Монитор анализа трафика

Неприменимо

Неприменимо

Неприменимо

Раскрывающийся список Монитор

Выбор значения из списка

Задает физический монитор для отображения интерфейсного окна Монитор анализа трафика

Натуральный числовой ряд

1

От 1 до 16

Флажок Разрешить перемещение

Установка флажка

Задает возможность перемещать окно Монитор анализа трафика

Булевский тип

Нет

Да – перемещение разрешено

Нет – перемещение запрещено

2






Группа Выбор детекторов
Таблица Доступные детекторы
Столбец выбора

С помощью мыши

Звездочкой отмечается выбранный детектор

Неприменимо

Неприменимо

Неприменимо

Столбец id

Автоматически

Id доступных детекторов

Список идентификаторов зарегистрированных в системе детекторов

Неприменимо

Зависит от количества зарегистрированных в системе детекторов

Столбец Источник данных

Автоматически

Название доступных детекторов

Зависит от зарегистрированных в системе детекторов

Неприменимо

Зависит от зарегистрированных в системе детекторов

Таблица Доступные аналитики


Столбец выбора

С помощью мыши

Звездочкой отмечаются выбранные аналитики детекторов

Неприменимо

Неприменимо

Неприменимо


Столбец Название аналитики

Автоматически

Отображает список доступных аналитик для детекторов

Список названий аналитик для детекторов

Неприменимо

Зависит от выбранных детекторов

3


Раскрывающийся список Очистка статистикиВыбор значения из спискаУстанавливает периодичность очистки статистикиСписок режимов очистки статистикиНикогда

Никогда – статистика не очищается

Каждый день – статистика очищается ежедневно в 00:00 по локальному времени

Каждую неделю – статистика очищается еженедельно в 00:00 по локальному времени

Каждый месяц – статистика очищается ежемесячно в 00:00 по локальному времени

4



Группа Удаление события по завершению
Флажок Удаление события по завершению

Установка флажка

Задает режим удаления двухфазного события с вкладки События интерфейсного объекта Монитор анализа трафика

Булевский тип

Да

Да – двухфазное событие удаляется со вкладки События интерфейсного объекта Монитор анализа трафика, когда происходит его завершающее событие

Нет – событие удаляется с вкладки События  только после превышения максимальное количество событий, установленного в поле Максимальное количество событий

Поле Удаление однофазного события через_сек

Ввод значения в поле

Задает в секундах период удаления однофазного события с вкладки События интерфейсного объекта Монитор анализа трафика

Целое неотрицательные число

120

>=0

5

Поле Максимальное количество событий

Ввод значения в поле

Задает максимальное количество событий, при достижении которого они удаляются с вкладки События интерфейсного объекта Монитор анализа трафика, если не установлен флажок Удаление событий по завершению

Целое неотрицательные число

100

>=0
