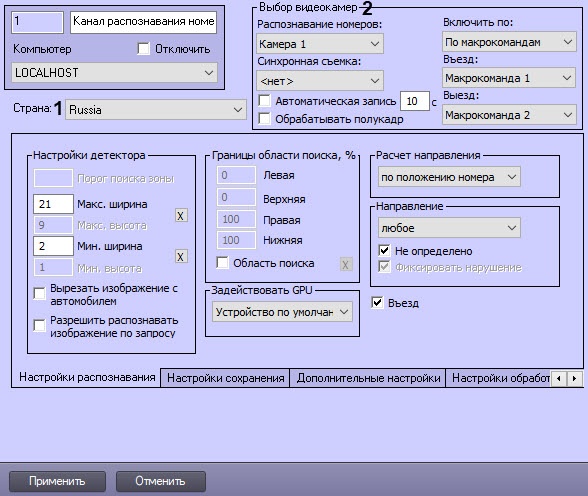

Панель настройки объекта Канал распознавания номеров

№
п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

Выбор значения из списка

Для модулей Авто-УРАГАН, Seenaptec, RoadAR, IntelliVision LPR

Выбор страны, номера которой необходимо распознавать

Список доступных шаблонов национальных номерных знаков

В зависимости от модуля распознавания

В зависимости от количества доступных шаблонов национальных номерных знаков

Раскрывающийся список Распознавание номеров

Выбор значения из списка

Основная видеокамера для распознавания номеров

Список доступных объектов Камера

Камера 1

В зависимости от количества доступных объектов Камера

Раскрывающийся список Синхронная съемка

Выбор значения из списка

Дополнительная синхронная видеокамера

Список доступных объектов Камера

Нет

В зависимости от количества доступных объектов Камера

Флажок Автоматическая запись

Установка флажком

Активация функции автоматической записи при распознавании номерного знака

Булевский тип

Нет

Да – автоматическая запись включена.

Нет – автоматическая запись выключена

Поле Автоматическая запись

Ввод значения в поле

Определение длины автоматической записи (секунды)

Секунды

10

0-86400

Флажок Обрабатывать полукадр

Установка флажком

Определение настройки обработки кадров

Булевский тип

Да

Да – меньший кадр растягивается, больший обрезается

Нет – меньший кадр растягивается, больший обрабатывается без изменений

Раскрывающийся список Включить по

Выбор значения из списка

Включение и выключение распознавания номеров по основному детектору движения или по макрокомандам

Список

Выключено

Выключено – канал распознавания номеров сканирует видеоизображение постоянно.

По макрокомандам − активируется распознавание номеров по макрокомандам. При выборе этого варианта становятся доступными раскрывающиеся списки Въезд и Выезд.

Детектору движения – активируется распознавание номеров по детектору движения, используется для снижения нагрузки на сервер. Работает по-разному в зависимости от выбранного режима распознавателя.

Обычный режим

Если камера поставлена на охрану, то канал распознавания номеров сканирует все видеоизображения, пока основной детектор движения программного комплекса Интеллект находится в состоянии Тревога; если камера не поставлена на охрану, тогда распознавание работать не будет, однако возможен ручной запуск распознавания с помощью скриптов (см. п.6 в разделе Скрипты, используемые в ПК Авто-Интеллект). Распознавание будет обрабатывать кадры до тех пор, пока не будет дана команда остановки.

Режим парковки (Parking mode)

Если камера поставлена на охрану, то канал распознавания номеров обрабатывает все кадры, пока не определит номер, после этого останавливается, даже если тревога еще действует, при новой сработке тревоги алгоритм повторяется; если камера не поставлена на охрану, тогда распознавание работать не будет, однако возможен ручной запуск распознавания с помощью скриптов (см. п.6 в разделе Скрипты, используемые в ПК Авто-Интеллект). Распознавание будет обрабатывать кадры до тех пор, пока не определит номер, после этого остановится в ожидании нового ручного запуска

№
п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

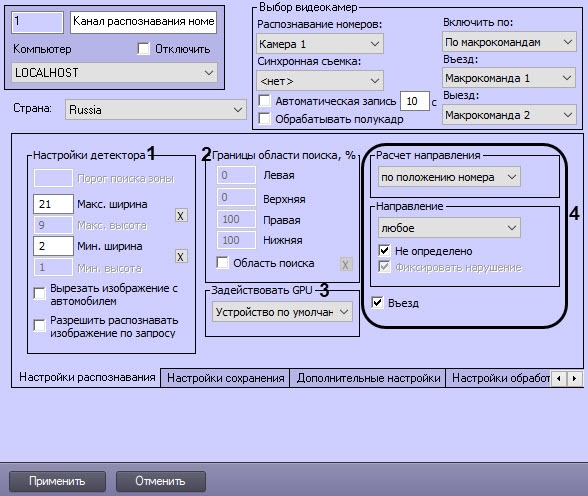

Поле Порог поиска зоны.
Доступно для:

• Авто-УРАГАН

Ввод значения в поле

Чувствительность детектора зоны

Натуральный числовой ряд

60

От 0 до 100

Поле Макс. ширина.
Доступно для:

• Авто-УРАГАН
• IntLab
• Seenaptec
• Taiwan

Ввод значения в поле

Максимально возможная ширина номерного знака

% относительно ширины кадра

21

От 0 до 100

Поле Макс. высота.
Доступно для:

• Авто-УРАГАН
• IntLab

Ввод значения в поле

Максимально возможная высота номерного знака

% относительно высоты кадра

9

От 0 до 100

Кнопка X.
Доступно для:

• Авто-УРАГАН

Нажатие кнопки

Доступ к интерактивному интерфейсу задания ширины и высоты зоны

Неприменимо

Неприменимо

Неприменимо

Поле Мин. ширина.
Доступно для:

• Авто-УРАГАН
• Seenaptec
• Taiwan

Ввод значения в поле

Минимально возможная ширина номерного знака

% относительно ширины кадра

Неприменимо

От 0 до 100

Поле Мин. высота.
Доступно для:

• Авто-УРАГАН

Ввод значения в поле

Минимально возможная высота номерного знака

% относительно высоты кадра

Неприменимо

От 0 до 100

Кнопка X.
Доступно для:

• Авто-УРАГАН

Нажатие кнопки

Доступ к интерактивному интерфейсу задания ширины и высоты зоны

Неприменимо

Неприменимо

Неприменимо

Флажок Вырезать изображение с автомобилем.
Доступно для:

• Авто-УРАГАН
• CARMEN-Авто
• Внешний распознаватель
• Bioiris
• RoadAR
• Seenaptec
• Taiwan

Установка флажком

Определение настройки реагирования на изображение с автомобилем

Булевский тип

Нет

Да – вырезается изображение с автомобилем

Нет – не вырезается изображение с автомобилем

Флажок Разрешить распознавать изображение по запросу.
Доступно для:

• CARMEN-Авто
• RoadAR
• Seenaptec
• Taiwan
• ARH-ЖД

Да – распознание изображения по запросу включено

Нет – распознание изображения по запросу выключено

2

Группа Границы области поиска, %

Поле Левая

Ввод значения в поле

Левая граница области поиска номерного знака транспортного средства (%)

% относительно ширины окна видеонаблюдения

0

От 0 до 100

Поле Верхняя

Ввод значения в поле

Верхняя граница области поиска номерного знака транспортного средства (%)

% относительно ширины окна видеонаблюдения

0

От 0 до 100

Поле Правая

Ввод значения в поле

Правая граница области поиска номерного знака транспортного средства (%)

% относительно ширины окна видеонаблюдения

100

От 0 до 100

Поле Нижняя

Ввод значения в поле

Нижняя граница области поиска номерного знака транспортного средства (%)

% относительно ширины окна видеонаблюдения

100

От 0 до 100

Флажок Область поиска

Установка флажком

Активация функции задания границ в кадре видеоизображения для поиска номерного знака

Булевский тип

Нет

Да – функция задания границ в кадре видеоизображения включена

Нет – функция задания границ в кадре видеоизображения выключена

Кнопка X

Нажатие кнопки

Установка границы области поиска номерного знака с помощью мыши

Неприменимо

Неприменимо

Неприменимо

3

Группа Задействовать GPU

Раскрывающийся список Задействовать GPU

Выбор значения из списка

Определение устройства, которое будет использоваться для распознавания номеров

Список

Не использовать

В зависимости от количества доступных видеокарт.

Не использовать – возможность использования видеокарты выключена, значение по умолчанию

Устройство по умолчанию – при распознавании будут использоваться все доступные видеокарты

Intel GPU – при распознавании будет использоваться интегрированная видеокарта NVIDIA GPU

По положению номера – направление определяется по положению верхней части номера. Если верхняя часть номера на момент начала трекинга ниже верхней части номера в конце трекинга, то направление определяется как "От камеры", а иначе "К камере".

По площади номера – направление определяется по площади номера. Если площадь номера на момент начала трекинга больше, чем площадь номера в конце трекинга, то направление определяется как "От камеры", а иначе "К камере".

От SDK – направление определяется SDK. В настоящий момент этот режим поддерживают следующие модули распознавания номеров: RoadAR, Seenaptec, Авто-УРАГАН, IntelliVision LPR

Раскрывающийся список Направление.
Доступно для:

• Авто-УРАГАН
• Внешний распознаватель
• Seenaptec
• Bioiris
• IntLab
• RoadAR
• Taiwan

Выбор значения из списка

Определение направления движения транспортных средств для распознавания автомобильных номеров

Список

Любое

Любое – направления от видеокамеры или к видеокамере

От камеры – направление движения от видеокамеры

К камере – направление движения к видеокамере

Для модуля IntLab выбирается направление движения вагонов в кадре слева направо или справа налево

Флажок Не определено.
Доступно для:

• Bioiris
• Внешний распознаватель
• CARMEN-Авто
• IntLab
• RoadAR
• Seenaptec
• Taiwan
• Авто-УРАГАН

Да – если установить направление движения транспортного средства невозможно, то оно фиксируется как Не определено

Нет – если установить направление движения транспортного средства невозможно, то оно не фиксируется

Флажок Фиксировать нарушение.

Используется, только если в раскрывающемся списке Направление выбрано направление движения (от камеры/к камере)

Установка флажком

Включение события, формируемого при выезде транспортного средства на встречную полосу

Булевский тип

Да

Да – в случае несовпадения направления движения транспортного средства со значением, выбранным в списке Направление, формируется тревожное событие Выезд на встречную полосу

Нет – событие Выезд на встречную полосу не формируется

Флажок Въезд

Установка флажком

Активация фиксацию направления движения ТС как Въезд на территорию

Булевский тип

Нет

Да – Канал распознавания номеров для распознанных номеров фиксирует направление движения ТС как Въезд на территорию

Нет – Канал распознавания номеров для распознанных номеров не фиксирует направление движения ТС как Въезд на территорию

Примечание. Данная настройка учитывается в подсистеме Web-отчётов Intellect Web Report System при работе с отчетами Авто (см. Подсистема Web-отчётов Intellect Web Report System. Руководство пользователя)

№
п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

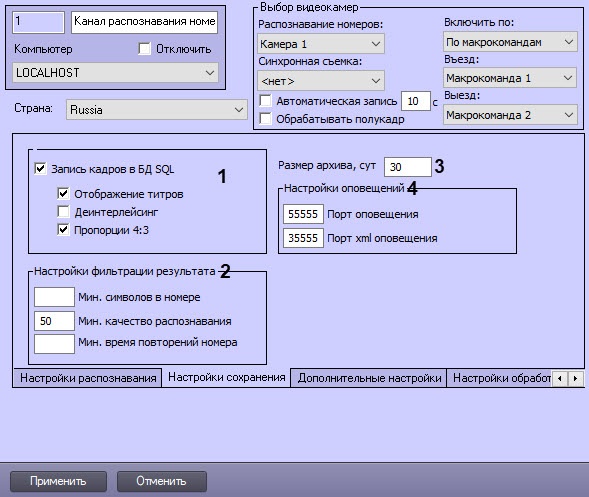

Флажок Запись кадров в БД SQL

Установка флажком

Запись кадров видеоизображения с транспортным средством, для которого был распознан номер, в базу данных номеров

Булевский тип

Да

Да – кадр с транспортным средством сохраняется в базе данных номеров

Нет – кадр с транспортным средством не сохраняется в базе данных номеров

Флажок Отображение титров

Установка флажком

Активация функции наложения титров в виде номера транспортного средства на кадр видеоизображения при формировании отчета о распознанном номере

Булевский тип

Да

Да – функция наложения титров активна

Нет – функция наложения титров отключена

Флажок Деинтерлейсинг

Установка флажком

Активирует деинтерлейсинг кадра видеоизображения с транспортным средством в случае, если видеоизображение поступает в полном разрешении

Булевский тип

Нет

Да – деинтерлейсинг кадра с транспортным средством производится

Нет – деинтерлейсинг кадра с транспортным средством не производится

Флажок Пропорции 4:3

Установка флажком

Задает отношение ширины и высоты кадра видеоизображения в пропорции 4:3 при формировании отчета о распознанном номере

Булевский тип

Да

Да – кадр с транспортным средством выводится в пропорции 4:3

Нет – исходные пропорции кадра при формировании отчета о распознанном номере не меняются

Минимальный уровень достоверности распознанного номера, который определяется внутренней логикой SDK и позволяет отличать номерной знак от посторонней записи на ТС. В оперативном мониторе будут отсеиваться все результаты, уровень достоверности которых ниже указанного

3

Поле Размер архива, сут

Ввод значения в поле

Глубина хранения записей в базе данных

Сутки

30

0-5000

4

Поле Порт оповещения

Ввод значения в поле

Определение номера порта для событий о распознавании автомобильных номеров

Натуральный числовой ряд

55555

Любые допустимые неиспользуемые номера портов.

Количество портов определяется системным администратором

Поле Порт xml оповещения

Ввод значения в поле

Определение номера порта для событий о распознавании автомобильных номеров в формате xml

Натуральный числовой ряд

35555

Любые допустимые неиспользуемые номера портов.

Количество портов определяется системным администратором

№
п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

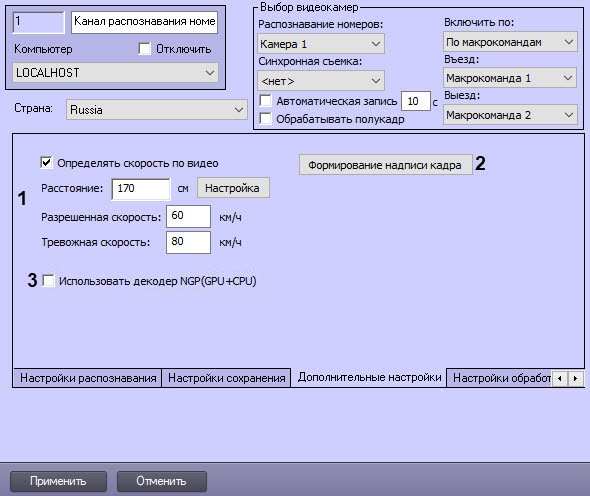

Флажок Определять скорость по видео.

Доступно для:

• Авто-УРАГАН
• CARMEN-Авто
• Seenaptec
• RoadAR


Установка флажком

Включает функцию определения скорости ТС по видео с помощью алгоритма ПК Авто-Интеллект

Булевский тип

Нет

Да – ведется определение скорости ТС по видео, результаты измерения скорости накладываются на видеоизображение в виде титров

Нет – определение скорости по видео не ведется

Кнопка Настройка

Нажатие кнопки

Открывает окно для задания отрезка известной длины

Неприменимо

Неприменимо

Неприменимо

Поле Расстояние

Ввод значения в поле

Определяет длину в сантиметрах отрезка, заданного в окне Определять скорость по видео

Натуральный числовой ряд

Неприменимо

>0

Поле Разрешенная скорость

Ввод значения в поле

Задает разрешенную скорость ТС в км/ч на участке дороги, попадающем в поле зрения видеокамеры

Натуральный числовой ряд

60

>0

Поле Тревожная скорость

Ввод значения в поле

Задает тревожную скорость ТС в км/ч, при превышении которой будет генерироваться тревожное событие.

Натуральный числовой ряд

80

>0

2

Кнопка Формирование надписи кадра.

Недоступно для:

• Внешний распознаватель
• ARH-ЖД
• CARMEN-Авто
• IntLab

Неприменимо

Неприменимо

№
п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

2

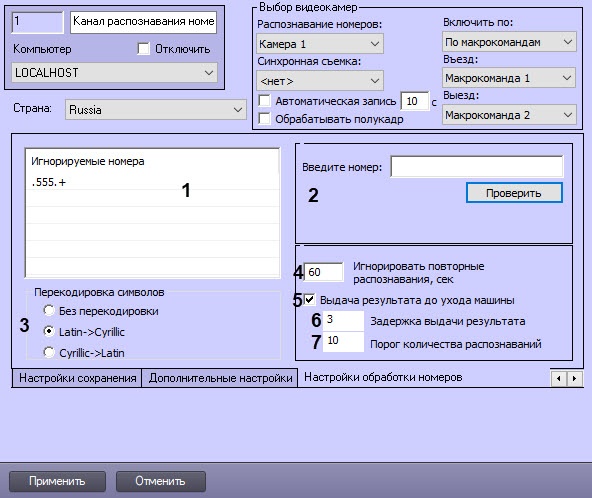

Поле Введите номер

Ввод значения в поле

Вводит номер, который необходимо проверить, содержится ли он в существующем шаблоне или нет

Натуральный числовой ряд

Неприменимо

>0

Кнопка Проверить

Нажатие кнопки

Запускает проверку введенного номера на совпадение с существующем шаблоном

Неприменимо

Неприменимо

Неприменимо

Без перекодировки – автоматическое перекодирование отключено

Latin->Cyrillic – автоматическое перекодирование латинских символов в кириллические включено

Cyrillic->Latin – автоматическое перекодирование кириллических символов в латинские включено

Флажок Выдача результата до ухода машины.
Доступно для:

• Авто-УРАГАН
• Seenaptec
• CARMEN-Авто
• RoadAR (включая Модуль распознавания марок и моделей RoadAR)

Установка флажком

Активация функции вывода распознанного номера до ухода транспортного средства из кадра

Булевский тип

Да

Да – результат выдается до реального ухода машины из кадра (номера данной машины из границ поиска номерного знака)

Нет – результат выдается только после реального ухода машины из кадра

Поле Задержка выдачи результата

Ввод значения в поле

Промежуток времени после первого распознавания номерного знака, через который выводится результат распознавания

Секунда

3

0-100

Поле Порог количества распознаваний

Ввод значения в поле

Количество надежных распознаваний номерного знака, после которого выводится результат распознавания

Натуральный числовой ряд

2

0-1000
