Вспомогательный канал распознавания номеров вагонов для модуля IntLab может использоваться, например, в следующих случаях:

  • На вагон с разных сторон нанесен один и тот же номер. Если с одной стороны номер нечитаемый (стертый, под грязью, в момент фиксации номера была засвечена камера и т.п.), для фиксации номера используется вспомогательный канал с другой стороны вагона.
  • Через пост распознавания проезжают разные вагоны, например, платформы и хопперы. Одной камерой не всегда можно по вертикали охватить номера на всех типах вагонов (некоторые нанесены низко, некоторые высоко). В таком случае, с каждой стороны путей могут быть установлено по две камеры, при этом одна из них будет основной, а три вспомогательными.

Настройка вспомогательного канала распознавания номеров вагонов для модуля IntLab производится следующим образом:

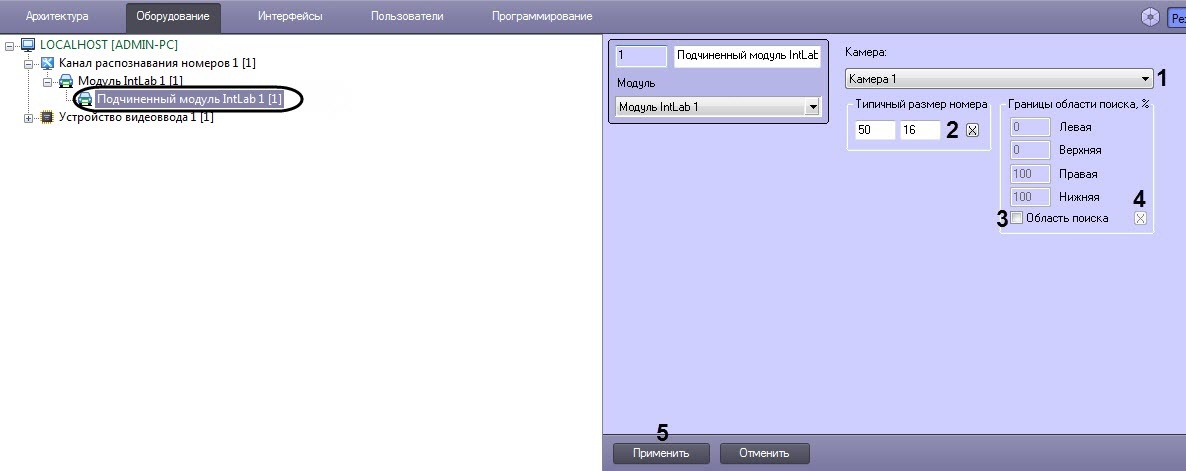

  1. Перейти на панель настройки объекта Подчиненный модуль IntLab, который создается на базе объекта Модуль IntLab.
  2. Из раскрывающегося списка Камера (1) выбрать требуемый объект Камера, используемый для распознавания номеров.
  3. В поле Типичный размер номера (2) указать длину и высоту распознаваемого номера Ж/Д вагона в пикселах.
    Для задания размера номерного знака в кадре видеоизображения с помощью мыши требуется выполнить следующие действия:

    1. Нажать кнопку  (2) для вызова окна Камера. В окне Камера отображается видеоизображение от видеокамеры, указанной в настройках объекта Канал распознавания номеров.

      Внимание!

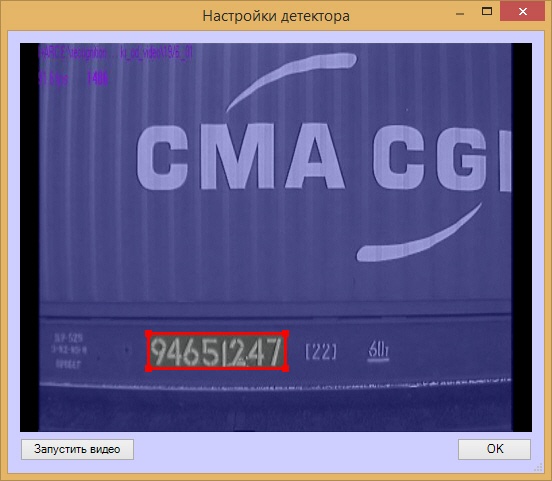

      • Для корректного распознавания российских номеров необходимо выделять 8 знакомест.

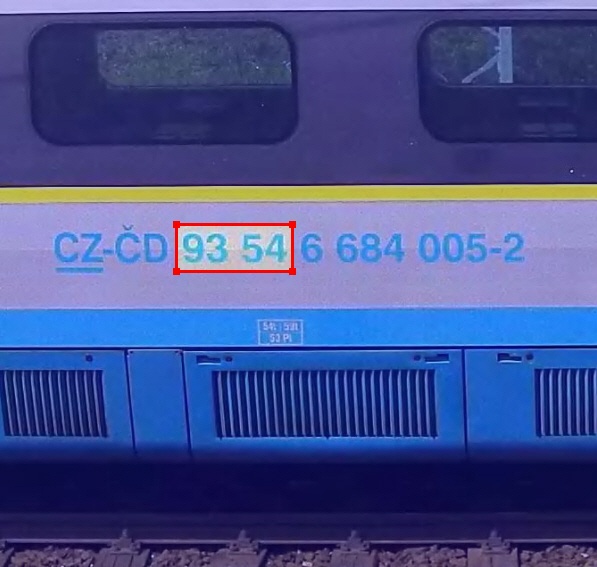

      • Для корректного распознавания европейских номеров необходимо выделять 5 знакомест.

    2.  Установить курсор мыши на поле видеоизображения и нажать левую клавишу мыши.

    3. Не отпуская клавишу, сместить курсор по диагонали, образуя прямоугольное поле. После этого отпустить левую клавишу мыши и нажать кнопку ОК для сохранения внесенных изменений.

      Внимание!

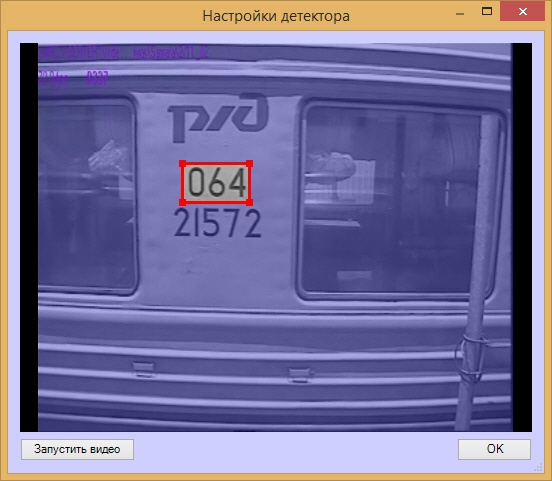

      Для корректного распознавания двухстрочных номеров (например, номеров вагонов пассажирского парка) необходимо в поле Типичный размер номера указывать размер одной строки

  4. Установить флажок Область поиска (3) для активации функции указания границы зоны поиска номерного знака Ж/Д вагона в кадре видеоизображения.

    Примечание.

    Процедура задания границ области поиска номерного знака в кадре видеоизображения с помощью мыши аналогична процедуре задания размера номерного знака (см. п.3).

  5. В полях Левая, Верхняя, Правая, Нижняя (4) задать значения границ зоны поиска номерного знака Ж/Д вагона в кадре видеоизображения. Значения границ зоны поиска выражаются в процентах относительно размеров окна видеоизображения.
    Для задания значения границ зоны поиска номерного знака Ж/Д вагона в кадре видеоизображения с помощью мыши требуется нажать кнопку  (4).
  6. Нажать кнопку Применить (5).

Настройка вспомогательного канала распознавания номеров вагонов для модуля IntLab завершена.
