Внешний вид панели настройки системного объекта SIP-терминал представлен на рисунках ниже.

Описание параметров настройки системного объекта SIP-терминал приведено в таблице.

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер системного объекта SIP-терминал

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

 Неприменимо

Зависит от количества объектов SIP-терминал в системе

2

Поле Название*

Вводится значение в поле

Задается название объекта SIP-терминал в системе

Латинский алфавит, кириллица, цифры и служебные символы

SIP-терминал

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта SIP-терминал в системе

Булевский тип

Нет

Да – объект SIP-терминал отключен и не используется

Нет – объект SIP-терминал включен и используется

4

Раскрывающийся список Компьютер

Выбирается значение из списка

Задается родительский объект Компьютер для данного объекта SIP-терминал

Список названий зарегистрированных в системе объектов Компьютер

Название родительского объекта Компьютер

Зависит от количества объектов Компьютер в системе

5

Переключатель Тип терминала

Устанавливается переключатель в требуемое положение

Задается тип SIP-терминала

Поддерживаемые типы SIP-терминалов

SIP-сервер

SIP-сервер – SIP-терминал выступает в роли сервера, к нему подключаются какие-либо SIP-клиенты

SIP-клиент – SIP-терминал выступает в роли клиента и подключается к какому-либо SIP-серверу

* Название элемента не отображается в панели настроек данного объекта

Вкладка Основные настройки

Описание вкладки Основные настройки приведено в таблице.

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1Раскрывающийся список СетьВыбирается значение из списка

Задается IP-адрес сетевого адаптера, который будет использоваться для подключения к сети, в которой находятся SIP-клиенты

IP-адресСетевой адаптер по умолчаниюСписок доступных сетевых адаптеров компьютера
2Поле SIP-портВводится значение в поле

Задается номер порта, на который будет приниматься данные от клиентов по протоколу SIP

Целые числа5060От 0 до 65535
3Раскрывающийся список SIP-транспортВыбирается значение из списка

Задается используемый протокол транспортного уровня

Поддерживаемые протоколы транспортного уровняUDP

TCP

UDP

4Диапазон портов RTP, поля с и поВводится значение в полеЗадается диапазон портов RTPЦелые числа

с 40000

по 64000

От 0 до 65535
5Поле АдресВводится значение в поле

Только для типа терминала SIP-клиент.

Задается IP-адрес SIP-сервера

IP-адресНеприменимоОт 1.0.0.0 до 255.255.255.255
Поле ПортВводится значение в поле

Только для типа терминала SIP-клиент.

Задается порт для подключения к SIP-серверу

Целые числаНеприменимоОт 0 до 65535

Вкладка Дополнительные настройки

Описание вкладки Дополнительные настройки приведено в таблице.

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1Поле АбонентВводится значение в полеЗадается особый номер SIP-сервераЦелые числаНеприменимо>=0
2Поле ИмяВводится значение в полеЗадается название особого номера SIP-сервераЛатинский алфавит, кириллица, цифры и служебные символыНеприменимоСтрока, содержащая последовательность любых символов

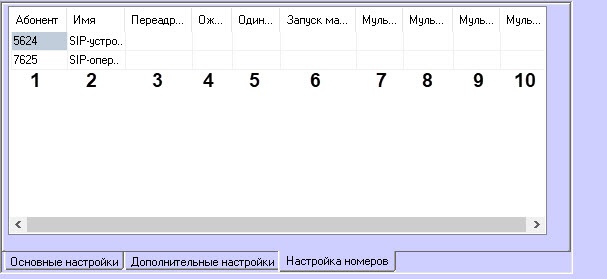

Вкладка Настройка номеров

Описание вкладки Настройка номеров приведено в таблице.

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1Поле АбонентАвтоматическиОтображаются номера всех зарегистрированных на SIP-терминале устройств и операторов, а также особые номераНеприменимоНеприменимоЗависит от количества зарегистрированных на SIP-терминале устройств и операторов, а также особых номеров
2Поле ИмяАвтоматическиОтображаются названия соответствующих устройств и операторов и особые номераЛатинский алфавит, кириллица, цифры и служебные символыНеприменимоСтрока, содержащая последовательность любых символов
3Поле ПереадресацияВводится значение в полеЗадается номер или номера, на которые следует переадресовывать звонки соответствующему абонентуНатуральный числовой рядНеприменимоНомера всех зарегистрированных на SIP-терминале устройств и операторов, а также особые номера. При указании нескольких номеров в качестве разделителя используется точка с запятой, например: 234;12;0983
4Поле Ожидание, секВводится значение в полеЗадается период времени в секундах, в течение которого требуется ожидать ответа от абонентаНатуральный числовой рядНеприменимо>0
5Флажок Один отвечающийУстанавливается флажокВключается сброс группового звонка, переадресованного на несколько номеров, после ответа одного из адресатовБулевский типНет

Да – групповой звонок сбрасывается у всех адресатов после ответа какого-либо оператора или устройства

Нет – групповой звонок не сбрасывается после ответа первого или последующих операторов и устройств, т.е. к звонку могут присоединиться все адресаты

6Раскрывающийся список Запуск макрокомандыВыбирается значение из спискаЗадается объект Макрокоманда, который требуется запускать при звонке абонентуСписок названий зарегистрированных в системе объектов МакрокомандаНеприменимоЗависит от количества объектов Макрокоманда в системе
7Поле Мультикаст вызывающего (видео)Вводится значение в полеЗадается IP-адрес для трансляции видеопотока с вызывающего устройства в режиме МультикастIP-адресНеприменимоОт 1.0.0.0 до 255.255.255.255
8Поле Мультикаст вызывающего (звук)Вводится значение в полеЗадается IP-адрес для трансляции звукового потока с вызывающего устройства в режиме Мультикаст IP-адресНеприменимоОт 1.0.0.0 до 255.255.255.255
9Поле Мультикаст вызываемого (видео)Вводится значение в полеЗадается IP-адрес для трансляции видеопотока с вызываемого устройства в режиме МультикастIP-адресНеприменимоОт 1.0.0.0 до 255.255.255.255
10Поле Мультикаст вызываемого (звук)Вводится значение в полеЗадается IP-адрес для трансляции звукового потока с вызываемого устройства в режиме Раскрывающийся список МультикастIP-адресНеприменимоОт 1.0.0.0 до 255.255.255.255
