Внешний вид панели настройки интерфейсного объекта Статистика состояний представлен на рисунках. Описание параметров настройки интерфейсного объекта Статистика состояний приведено в таблицах.

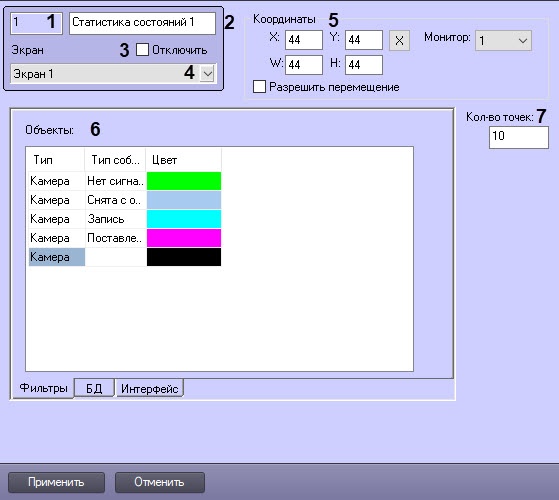

Вкладка Фильтры

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

Вкладка Фильтры

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Статистика состояний в системе

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Зависит от количества объектов Статистика состояний в системе

2

Поле Название*

Вводится значение в поле

Задается название объекта Статистика состояний в системе

Латинский алфавит, кириллица, цифры и служебные символы

Статистика состояний

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Статистика состояний в системе

Булевский тип

Нет

Да – объект Статистика состояний отключен и не используется

Нет – объект Статистика состояний включен и используется

4

Раскрывающийся список Экран

Выбирается значение из списка

Задается родительский объект Экран для данного объекта Статистика состояний

Список названий зарегистрированных в системе объектов Экран

Название родительского объекта Экран

Зависит от количества объектов Экран в системе

Группа Координаты

5

Поле X

Вводится значение в поле


Задается координата левого верхнего угла окна Статистика состояний по горизонтальной оси X

% относительно ширины экрана

44

От 0 до М*100, где М – количество установленных мониторов

Поле У

Вводится значение в поле


Задается координата левого верхнего угла окна Статистика состояний по вертикальной оси Y

% относительно высоты экрана

44

От 0 до М*100, где М – количество установленных мониторов

Поле W

Вводится значение в поле

Задается ширина окна Статистика состояний

% относительно ширины экрана

44

От 0 до М*100, где М – количество установленных мониторов

Поле H

Вводится значение в поле

Задается высота окна Статистика состояний

% относительно ширины экрана

44

От 0 до М*100, где М – количество установленных мониторов

Кнопка

Нажимается кнопкаОткрывается окно для изменения расположения и размера окна Статистика состоянийНеприменимоНеприменимоНеприменимо

Флажок Разрешить перемещение

Устанавливается флажок

Разрешается перемещение окна Статистика состояний при помощи мыши

Булевский тип

Нет

Да – разрешить перемещение окна Статистика состояний при помощи мыши

Нет – запретить перемещение окна Статистика состояний при помощи мыши

Раскрывающийся список МониторВыбирается значение из спискаОпределяется номер монитора в системе, для которого задаются координатыСписок номеров мониторов в операционной системе1От 1 до 16
Таблица Объекты
6

Раскрывающийся список Тип

Выбирается значение из списка

Задается тип объектов, по которым необходимо отображать события в окне Статистика состояний

Список доступных типов объектов

Неприменимо

Зависит от зарегистрированных в системе объектов.

Для выбора доступны только те типы объектов, для которых в утилите ddi.exe на вкладке События в столбце Обработка сообщений выбрано значение "INFORMATION" или "ALARM" (см. Закладка События)

Раскрывающийся список Тип события

Выбирается значение из списка

Задается события, отображаемые в окне Статистика состояний

Список событий, доступных выбранному объекту

Неприменимо

Зависит от типа объекта

Раскрывающийся список ЦветВыбирается значение из спискаЗадается цвет отображения состояния в таблице и на графике в окне Статистика состоянийЦветовая палитраЧерныйЦвет в формате RGB
Вне групп
7Поле Кол-во точекВводится значение в полеЗадается количество точек для отображения на графике статистики состоянийЦелые числа0>=0

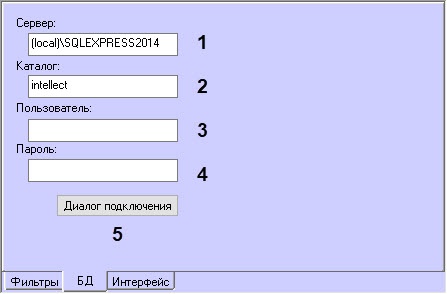

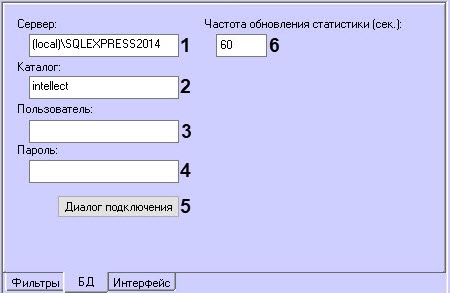

Вкладка БД

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1

Поле Сервер

Вводится значение в поле

Задается имя сервера баз данных, в котором хранится необходимая база данных

Латинский алфавит, кириллица, цифры и служебные символы

Наименование сервера, используемого системой

Зависит от количества серверов в системе

2

Поле Каталог

Вводится значение в поле

Задается имя базы данных, в которой необходимо хранить события

Латинский алфавит, кириллица, цифры и служебные символы

Имя основной базы данных, используемой системой

Зависит от количества баз данных, используемых системой

3

Поле Пользователь

Вводится значение в поле

Задается имя пользователя для авторизации на сервере баз данных

Латинский алфавит, кириллица, цифры и служебные символы

Неприменимо

Неприменимо

4

Поле Пароль

Вводится значение в поле

Задается пароль для авторизации на сервере баз данных

Латинский алфавит, кириллица, цифры и служебные символы

Неприменимо

Неприменимо

5

Кнопка Диалог подключения

Нажимается кнопка

Открывается окно подключения сервера баз данных

Неприменимо

Неприменимо

Неприменимо

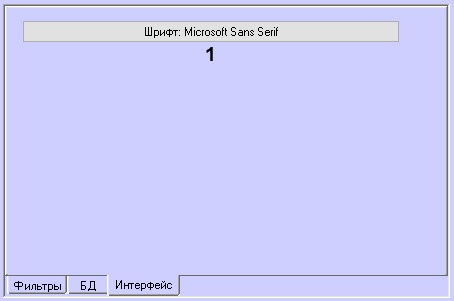

Вкладка Интерфейс


№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1Кнопка Шрифт
Нажимается кнопкаОткрывается диалог настройки шрифта текста в таблице и на графике (кроме легенды – краткого списка или таблицы с данными) в окне Статистика состоянийНеприменимоНеприменимоНеприменимо

* Название элемента не отображается в панели настроек данного объекта
