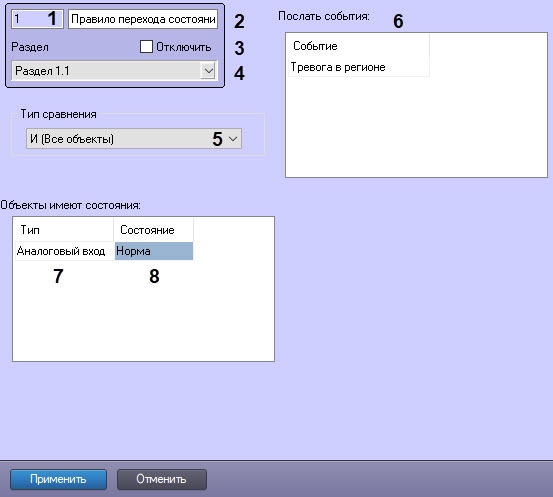

Панель настройки объекта Правило перехода состояний

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Правило перехода состояний в системе видеонаблюдения

Натуральный числовой ряд

От 1 до 65534.

Зависит от количества объекта Правило перехода состояний в системе видеонаблюдения

2

Поле Название*

Вводится значение в поле

Задается название объекта Правило перехода состояний

Латинский алфавит, кириллица, цифры и служебные символы

Правило перехода состояний

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Правило перехода состояний в системе видеонаблюдения

Булевский тип

Нет

Да – объект Правило перехода состояний отключен и не используется

Нет – объект Правило перехода состояний включен и используется

4

Раскрывающийся список Раздел

Выбирается значение из списка

Задается родительский объект Раздел, к которому относится данный объект Правило перехода состояний

Список названий зарегистрированных в системе объектов Раздел

Название родительского объекта Раздел

Зависит от количества зарегистрированных объектов Раздел в системе

Группа Тип сравнения

5

Раскрывающийся список Тип сравнения

Выбирается значение из списка

Задается ограничение правила перехода состояний

Список ограничений

И (Все объекты)

• И (Все объекты) – правило срабатывает, если все объекты выбранных типов перешли во все заданные состояния;
• ИЛИ (хотя бы один объект) – правило срабатывает, если хотя бы один объект выбранного типа перешел хотя бы в одно заданное состояние

Таблица Послать события

6

Раскрывающийся список Событие

Выбирается значение из списка

Задается событие, генерируемое объектом Раздел при выполнении условия правила перехода состояний

Список событий, которые способен генерировать объект Раздел

Не задано

• Тревога в регионе,
• Поставлен на охрану,
• Конец тревоги,
• Тревога принята,
• Отсоединение,
• Снят с охраны,
• Присоединение

Таблица Объекты имеют состояния

7

Раскрывающийся список Тип

Выбирается значение из списка

Задается тип объектов, необходимых для формирования Правила перехода состояний

Список доступных типов

Не задано

• Аналоговый вход,
• Камера,
• Отдел,
• Луч,
• Реле

8

Раскрывающийся список Состояние

Выбирается значение из списка

Задается состояние объектам выбранного типа, при котором необходимо изменять состояние раздела

Список состояний, которые могут принимать объекты выбранного типа

Не задано

Зависит от выбранного типа объекта
