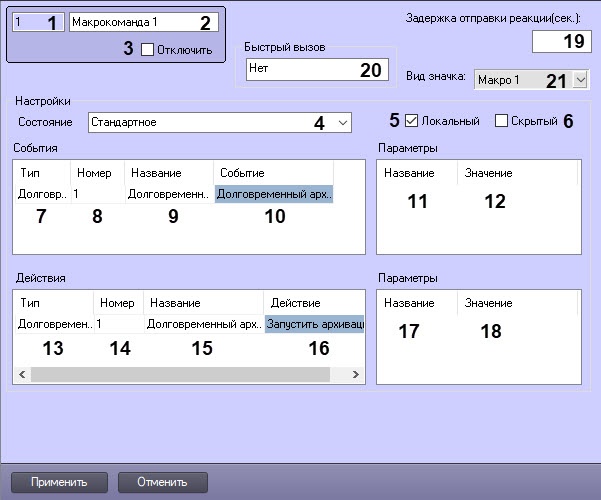

Панель настройки объекта Макрокоманда

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Макрокоманда в системе видеонаблюдения

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Строка, содержащая цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Зависит от количества объектов Макрокоманда в системе видеонаблюдения с распределенной архитектурой

2

Поле Название*

Вводится значение в поле

Задается название объекта Макрокоманда

Латинский алфавит, кириллица, цифры и служебные символы

Макрокоманда

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается  флажок

Активируется функция отключения объекта Макрокоманда

Булевский тип

Нет

Да – объект Макрокоманда отключен и не используется

Нет – объект Макрокоманда включен и используется

Группа Настройки

4

Раскрывающийся список Состояние

Вводится значение в поле

Задается сообщение, выводящееся в информационном табло главного меню ПК Интеллект при выполнении данной макрокоманды

Латинский алфавит, кириллица, цифры и служебные символы

Не задано

Стандартное – сообщение в информационном табло главного меню ПК Интеллект не выводится.

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 60

5

Флажок Локальный

Устанавливается  флажок

Указываются компьютеры для выполнения данной макрокоманды (на всех компьютерах системы видеонаблюдения с распределенной архитектурой, или только на данном компьютере).

Примечание. Действие флажка не распространяется на реакции скрытия и отображения экрана. При вызове данных реакций с сервера/УРМА они будут выполняться на сервере/УРМА и всех подключенных к нему клиентах, при вызове с клиента – только на клиенте, независимо от того, установлен флажок или нет

Булевский тип

Нет

Да – данная макрокоманда выполняется только на данном компьютере

Нет – данная макрокоманда выполняется на всех компьютерах системы видеонаблюдения с распределенной архитектурой

6

Флажок Скрытый

Устанавливается  флажок

Указывается, будет или нет название данной макрокоманды отображаться в главной панели управления ПК Интеллект для осуществления ручного запуска

Булевский тип

Нет

Да – название макрокоманды не отображается в главной панели управления ПК Интеллект

Нет – название макрокоманды отображается в главной панели управления ПК Интеллект

Подгруппа События

7

Раскрывающийся список Тип

Выбирается значение из списка

Задается тип объектов в системе видеонаблюдения с распределенной структурой, при регистрации событий по которому выполняется макрокоманда

Список названий зарегистрированных в системе типов объектов

Неприменимо

Зависит от общего числа типов созданных объектов в системе видеонаблюдения с распределенной структурой

8

Раскрывающийся список Номер

Выбирается значение из списка

Задается идентификационный номер объекта в системе видеонаблюдения с распределенной структурой, при регистрации событий по которому выполняется макрокоманда

Натуральный числовой ряд

Неприменимо

Зависит от общего числа объектов указанного типа в системе видеонаблюдения с распределенной структурой

9

Поле Название

Автоматически

Отображается название выбранного объекта в системе видеонаблюдения с распределенной структурой

Список названий зарегистрированных в системе объектов указанного типа

Неприменимо

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 60

10

Раскрывающийся список Событие

Выбирается значение из списка

Указывается событие, при регистрации которого для заданного объекта выполняется макрокоманда

Список названий событий, доступных для данного типа объектов

Неприменимо

Список событий формируется индивидуально для каждого типа объектов

Подгруппа Параметры

Примечание. Подгруппа активна не для всех типов объектов

Поле Название

Автоматически

Указывается название дополнительного параметра для выбранного типа объекта в подгруппе События

Латинский алфавит, цифры и служебные символы

Неприменимо

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 60

Поле Значение

Вводится значение в поле

Задается значение указанного в столбце Название параметра

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 250

Подгруппа Действия

13

Раскрывающийся список Тип

Выбирается значение из списка

Задается тип объектов в системе видеонаблюдения с распределенной структурой, на которые подается команда при выполнении условий в подгруппе События для запуска макрокоманды

Список названий зарегистрированных в системе типов объектов

Неприменимо

Зависит от общего числа типов созданных объектов в системе видеонаблюдения с распределенной структурой

14

Раскрывающийся список Номер

Выбирается значение из списка

Задается идентификационный номер объекта в системе видеонаблюдения с распределенной структурой, на который подается команда при выполнении условий в подгруппе События для запуска макрокоманды

Натуральный числовой ряд

Пустое поле

Зависит от общего числа объектов указанного типа в системе видеонаблюдения с распределенной структурой.

Если поле оставлено пустым, реакция будет выполнена для всех объектов выбранного типа.

Если ввести в поле символ #, то в реакцию будет подставлен идентификатор объекта, от которого было получено событие. При этом тип объектов в таблицах События и Действия может не совпадать. При запуске макрокоманды вручную с главной панели управления символ # эквивалентен пустому полю, т.е. макрокоманда будет выполнена для всех объектов выбранного типа.
Пример использования символа #: снять с охраны камеру, если от нее получено событие Обрыв

15

Поле Название

Автоматически

Отображается название выбранного объекта в системе видеонаблюдения с распределенной структурой

Список названий зарегистрированных в системе объектов указанного типа

Неприменимо

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 60

16

Раскрывающийся список Действие

Выбирается значение из списка

Задается действие, которое выполняет указанное устройство при выполнении условий для запуска данной макрокоманды

Список действий, доступных в системе для объектов указанного типа

Неприменимо

Список событий формируется индивидуально для каждого типа объектов

Подгруппа Параметры

Примечание. Подгруппа активна не для всех типов объектов

17

Поле Название

Автоматически

Указывается название дополнительного параметра для выбранного типа объекта в подгруппе Действия

Латинский алфавит, цифры и служебные символы

Неприменимо

Строка, содержащая последовательность любых символов ((букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 60

18

Поле Значение

Вводится значение в поле

Задается значение указанного в столбце Название параметра

Латинский алфавит, цифры и служебные символы

Неприменимо

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов) без учета регистра.

Количество символов – от 1 до 250

Задается сочетание клавиш для быстрого вызова макрокоманды.

Примечание. Если назначить нескольким макрокомандам один и тот же набор горячих клавиш, при нажатии комбинации клавиш сработают все такие макрокоманды

Задается набор значков для отображения макрокоманды на карте. По умолчанию для всех макрокоманд установлено пустое значение, соответствующее значению Макро 1.

Примечание. Изменение вида значка вступит в силу после перезапуска интерфейса карты. Для перезапуска интерфейса необходимо перезапустить ПК Интеллект либо повторно войти под соответствующей учетной записью оператора

• Пустое значение,
• Макро 1 – Макро 7
