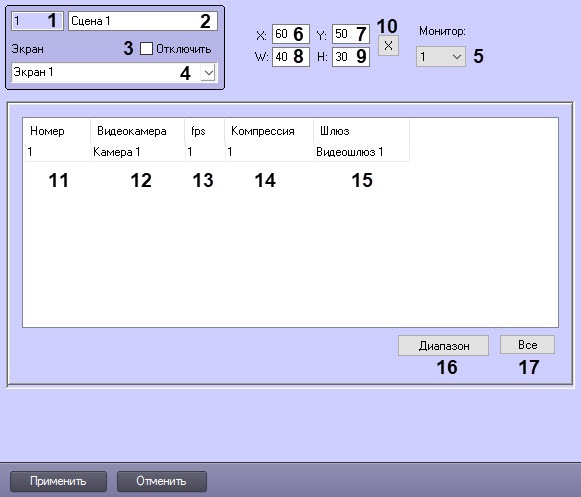

Панель настройки объекта Сцена

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Сцена в системе

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Зависит от количества объектов Сцена в системе

2

Поле Название*

Вводится значение в поле

Задается название объекта Сцена в системе

Латинский алфавит, кириллица, цифры и служебные символы

Сцена

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Сцена в системе

Булевский тип

Нет

Да – объект Сцена отключен и не используется

Нет – объект Сцена включен и используется

4

Раскрывающийся список Экран

Выбирается значение из списка

Задается родительский объект Экран для данного объекта Сцена

Список названий зарегистрированных в системе объектов Экран

Название родительского объекта Экран

Зависит от количества объектов Экран в системе

5

Раскрывающийся список Монитор

Выбирается значение из списка

Выбирается монитор видеонаблюдения, на котором необходимо вывести окно панорамного видеонаблюдения

Натуральный числовой ряд

1

От 1 до 9

6

Поле X

Вводится значение в поле

Задается координата левого верхнего угла окна Сцена по горизонтальной оси X

% относительно ширины экрана

60

От 0 до 100

7

Поле У

Вводится значение в поле

Задается координата левого верхнего угла окна Сцена по вертикальной оси Y

% относительно высоты экрана

50

От 0 до 100

8

Поле W

Вводится значение в поле

Задается ширина окна Сцена

% относительно ширины экрана

40

От 0 до 100

9

Поле H

Вводится значение в поле

Задается высота окна Сцена

% относительно ширины экрана

30

От 0 до 100

10

11

Раскрывающийся список Номер

Выбирается значение из списка

Задается номер видеокамеры для отображения

Натуральный числовой ряд

Неприменимо

Зависит от количества зарегистрированных в системе видеокамер

12

Раскрывающийся список Видеокамера

Выбирается значение из списка

Задается название видеокамеры для отображения

Список названий зарегистрированных в системе видеокамер

Неприменимо

Зависит от количества зарегистрированных в системе видеокамер

13

Раскрывающийся список fps

Выбирается значение из списка

Задается частота кадров видеосигнала для передачи на окно Сцена

Натуральный числовой ряд

Пустое поле

1, 2, 3, 4, 6, 8, 12, 16, 20, 25, 30

Пустое поле – значение fps из настроек камеры

14

Раскрывающийся список Компрессия

Выбирается значение из списка

Задается уровень компрессии видеосигнала для передачи на окно Сцена. При заданном значении расходуются дополнительные ресурсы Сервера

Натуральный числовой ряд

Неприменимо

В порядке повышения уровня компрессии от 0 до 5.

0 – компрессия отсутствует

5 – максимальная компрессия

15

Раскрывающийся список Шлюз

Выбирается значение из списка

Задается объект Видеошлюз, от которого требуется получать на окно Сцена изображение и видеоархив с выбранной видеокамеры

Список названий зарегистрированных в системе объектов Видеошлюз

Неприменимо

Зависит от количества зарегистрированных в системе объектов

16

Кнопка Диапазон

Нажимается кнопка

Появляется доступ к комплексному выбору и редактированию параметров видеокамер для отображения в окне Сцена

Неприменимо

Неприменимо

Неприменимо

Кнопка Все

Нажимается кнопка

Выбираются все зарегистрированные в системе видеокамеры для отображения в окне Сцена

Неприменимо

Неприменимо

Неприменимо
