Объект Окно управления телеметрией предназначен для регистрации и настройки в программном комплексе Интеллект интерфейсного объекта Универсальное окно управления телеметрией, используемого для управления поворотными устройствами.

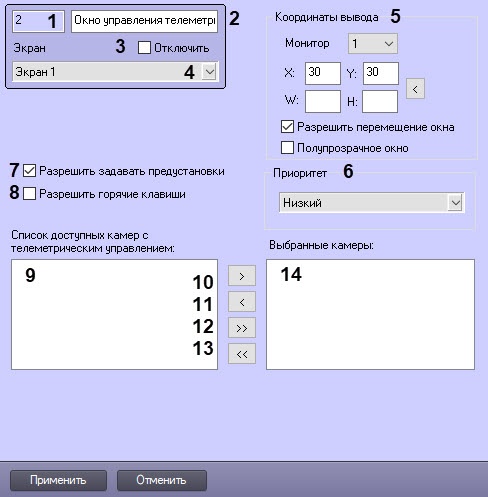

Панель настройки объекта Окно управления телеметрией представлена на рисунке.

Описания параметров настройки, соответствующих элементам панели настройки интерфейсного объекта Окно управления телеметрией, представлено в таблице.

п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Окно управления телеметрией в системе

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Строка, содержащая цифры, буквы, точки, дефис, тире и нижнее подчеркивание.

Зависит от количества объектов Окно управления телеметрией в системе

2

Поле Название*

Вводится значение в поле

Задается название объекта Окно управления телеметрией в системе

Латинский алфавит, кириллица, цифры и служебные символы

Окно управления телеметрией

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Окно управления телеметрией в системе видеонаблюдения с распределенной архитектурой

Булевский тип

Нет

Да – объект Окно управления телеметрией отключен и не используется

Нет – объект Окно управления телеметрией включен и используется

4

Раскрывающийся список Экран

Выбирается значение из списка

Задается родительский объект Экран системы с распределенной архитектурой, к которому относится данный объект Окно управления телеметрией

Список названий зарегистрированных в системе объектов Экран

Название родительского объекта Экран

Зависит от количества объектов Экран в системе

Группа Координаты вывода

5


Раскрывающийся список МониторВыбирается значение из спискаЗадается номер монитора в системе, для которого задаются координатыНомера мониторов в ОС1От 1 до 16

Поле X

Вводится значение в поле

Задается координата по горизонтальной оси X левого верхнего угла окна управления телеметрией на экране

% относительно ширины экрана

30

От 0 до М*100, где М – количество установленных мониторов

Поле Y

Вводится значение в поле

Задается координата по вертикальной оси Y левого верхнего угла окна управления телеметрией на экране

% относительно высоты экрана

30

От 0 до М*100, где М – количество установленных мониторов

Поле W

Вводится значение в поле

Задается ширина окна управления телеметрией

% относительно ширины экрана

Неприменимо

От 18 до М*100, где М – количество установленных мониторов

Поле H

Вводится значение в поле

Задается высота окна управления телеметрией

% относительно высоты экрана

Неприменимо

От 34 до М*100, где М – количество установленных мониторов

Кнопка Текущие координаты*

Нажимается кнопка

Устанавливаются в поля Х, У, W и H текущие координаты интерфейсного объекта Окно управления телеметрией

Неприменимо

Неприменимо

Неприменимо

Флажок Разрешить перемещение окна

Устанавливается флажок

Активируется функция перемещения окна управления телеметрией по экрану с помощью мыши

Булевский тип

Да

Да – разрешить перемещение окна управления телеметрией

Нет – запретить перемещение окна управления телеметрией

Флажок Полупрозрачное окно

Устанавливается флажок

Задается отображение окна управления телеметрией в полупрозрачном варианте

Булевский тип

Да

Да – отображать окно управления телеметрией полупрозрачным

Нет – не отображать окно управления телеметрией полупрозрачным

Вне группы

6

Раскрывающийся список Приоритет

Выбирается значение из списка

Задается очередь управления поворотными устройствами

Список названий приоритетов очередности управления поворотным устройством

Низкий

  • Управление запрещено – управление поворотным устройством посредством окна управления телеметрией запрещено;
  • Низкий – управление поворотным устройством посредством окна управления телеметрией осуществляется после управления им устройствами с приоритетом стандартный или высокий;
  • Стандартный – управление поворотным устройством посредством окна управления телеметрией осуществляется после управления им устройством с приоритетом высокий;
  • Высокий – осуществление управления поворотным устройством посредством окна управления телеметрией осуществляется в первую очередь

7

Флажок Разрешать задавать предустановки

Устанавливается флажок

Активируется функция сохранения положения поворотного устройства в предустановках (пресетах)

Булевский тип

Да

Да – разрешено сохранять  положение поворотного устройства в предустановках

Нет – положение поворотного устройства сохранять в предустановках запрещено

8

Флажок Разрешить горячие клавиши

Устанавливается флажок

Активируется функция управления поворотными устройствами с помощью клавиатуры

Булевский тип

Нет

Да – разрешено использование клавиатуры для управления поворотными устройствами

Нет – горячие клавиши клавиатуры не используются для управления поворотными устройствами

9

Область Список доступных камер с телеметрическим управлением

Автоматически

Указываются видеокамеры в системе, оснащенные поворотными устройствами

Список названий зарегистрированных в системе объектов Камера

Список всех зарегистрированных в системе объектов Камера

Зависит от количества поворотных устройств в системе с распределенной архитектурой

10

Кнопка Одна вправо*

Нажимается кнопка

Переносится указанное поворотное  устройство из списка Список доступных камер с телеметрическим управлением в список Выбранные камеры

Неприменимо

Неприменимо

Неприменимо

11

Кнопка Одна влево*

Нажимается кнопка

Переносится указанное поворотное  устройство из списка Выбранные камеры в список Список доступных камер с телеметрическим управлением

Неприменимо

Неприменимо

Неприменимо

12

Кнопка Все вправо*

Нажимается кнопка

Переносится все поворотные устройства из списка Список доступных камер с телеметрическим управлением в список Выбранные камеры

Неприменимо

Неприменимо

Неприменимо

13

Кнопка Все влево*

Нажимается кнопка

Переносится все поворотные устройства из списка Выбранные  камеры в Список доступных камер с телеметрическим управлением

Неприменимо

Неприменимо

Неприменимо

14

Область Выбранные камеры

Выбирается нажатием на кнопки-стрелки

Задаются видеокамеры, оснащенные поворотными устройствами, управление которыми возможно с помощью окна управления телеметрией

Список названий зарегистрированных в системе объектов Камера

Неприменимо

Зависит от количества поворотных устройств в системе с распределенной архитектурой

* Название элемента не отображается в панели настроек данного объекта
