Панель настройки объекта Монитор

№ п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Монитор в системе

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Строка, содержащая wифры, буквы, точки, дефис, тире и нижнее подчеркивание

Зависит от количества объектов Монитор в системе

2

Поле Название*

Вводится значение в поле

Задается название объекта Монитор в системе

Латинский алфавит, кириллица, цифры и служебные символы

Монитор

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Монитор в системе

Булевский тип

Нет

Да – объект Монитор отключен и не используется

Нет – объект Монитор включен и используется

4

Раскрывающийся список Экран

Выбирается значение из списка

Задается родительский объект Экран для данного объекта Монитор

Список названий зарегистрированных в системе объектов Экран

Название родительского объекта Экран

Зависит от количества объектов Экран в системе

Группа Координаты*

5

Поле X

Вводится значение в поле

Задается координата левого верхнего угла окна Монитор по горизонтальной оси X

% относительно ширины экрана

60

От 0 до М*100, где М – количество установленных мониторов

6

Поле У

Вводится значение в поле

Задается координата левого верхнего угла окна Монитор по вертикальной оси Y

% относительно высоты экрана

50

От 0 до М*100, где М – количество установленных мониторов

7

Поле W

Вводится значение в поле

Задается ширина окна Монитор

% относительно ширины экрана

40

При включенной панели управления – от 20 до 900. Без панели управления – от 0 до 900.

Данное ограничение сверху можно отключить при помощи ключа реестра UnlimitMonitorSize (см. Справочник ключей реестра)

8

Поле H

Вводится значение в поле

Задается высота окна Монитор, если панель инструментов выключена

% относительно ширины экрана

40

От 0 до 900.

Данное ограничение можно отключить при помощи ключа реестра UnlimitMonitorSize (см. Справочник ключей реестра)

9

Раскрывающийся список Монитор

Выбирается значение из списка

Натуральный числовой ряд

От 1 до 16

10

Флажок Разрешить перемещение

Устанавливается флажок

Активируется функция перемещения окна Монитор с помощью мыши, если панель инструментов включена

Булевский тип

Нет

Да – разрешить перемещение окна Монитор с помощью мыши

Нет – запретить перемещение окна Монитор с помощью мыши

Вкладка Основные настройки

14

Раскрывающийся список Отображение

Выбирается значение из списка

Задается режим обработки видеокартой видео с камер

Список названий режимов отображения

Direct3D

• Direct3D – рекомендуемый режим, использует наиболее современные графические библиотеки Windows;
• DirectDraw – используется, если видеокарта не поддерживает Direct3D;
• Программное – видеосигналы видеокартой не обрабатываются. Используется, если ПК Интеллект установлен на виртуальную платформу

15

Активная видеокамера

Устанавливается переключатель в положение

Задается режим отображения только активного окна видеокамеры

Булевский тип

Нет

Да – режим Активная видеокамера включен и используется

Нет – режим Активная видеокамера выключен и не используется

Тревожные камеры

Задается режим отображения окон тревожных видеокамер

Нет

Да – режим Тревожные камеры включен и используется

Нет – режим Тревожные камеры выключен и не используется

Список

Задается режим отображения окон видеокамер согласно выбранной раскладке

Да

Да – режим Список включен и используется

Нет – режим Список выключен и не используется

16

Флажок Панель управления

Устанавливается флажок

Включается в режиме Список отображение панели инструментов на мониторе

Булевский тип

Нет

Да – панель инструментов включена и используется

Нет – панель инструментов выключена и не используется

17

Флажок Использовать привязанную к камере кнопку

Устанавливается флажок

Включается отображение привязанных к камерам объектов Кнопка в окнах видеонаблюдения

Булевский тип

Нет

Да – кнопки отображаются в окнах видеонаблюдения

Нет – кнопки не отображаются

18

Поле Макс.

Вводится значение в поле

Задается максимальное количество окон видеокамер, которое допускается одновременно выводить на монитор в режимах Тревожные камеры или Список. Если количество тревожных видеокамер больше максимального, на монитор будет выводиться количество видеокамер не больше, чем указано в поле Макс.

Натуральный числовой ряд

Неприменимо

>0

Зависит от количества зарегистрированных в системе видеокамер. Ограничений по количеству нет

19

Поле Мин.

Вводится значение в поле

Задается минимальное количество окон видеокамер, которое допускается выводить на монитор в режиме Тревожные камеры. Если количество тревожных видеокамер меньше минимального, на монитор будет выводиться меньше видеокамер, чем указано в поле Мин., при этом кратер монитора будет оставаться соответствующим полю Мин.

Целое число от нуля и больше (например, 0, 2, 50)

Неприменимо

>=0

Зависит от количества зарегистрированных в системе видеокамер.  Ограничений по количеству нет

0 – при отсутствии тревоги окна видеокамер в окне монитор не отображаются

20

Флажок Выдерживать пропорции камеры

Устанавливается флажок

Задается отношение ширины и высоты видеоизображения в окнах видеонаблюдения на мониторе видеонаблюдения

Булевский тип

Нет

Да – отношение ширины и высоты видеоизображения выдерживается в пропорциях камеры

Нет – видеоизображение занимает всю доступную область окна видеонаблюдения, при этом пропорции могут не сохраняться

21

Флажок Отображать Титры

Устанавливается флажок

Задается опцию вывода титров для видеокамер окна Монитор.

В больших распределенных системах рекомендуется отключать вывод титров на тех мониторах, на которых не планируется отображение титров.

Этот флажок также влияет на отображение рамок вокруг обнаруженных объектов или оставленных предметов (см. Работа с интеллектуальными видеодетекторами) при просмотре архива

Булевский тип

Да

Да – в контекстном меню окна монитора доступно подменю титры, титры отображаются; генерируемые интеллектуальными видеодетекторами VMDA рамки отображаются

Нет – в контекстном меню окна Монитор не доступно подменю титры, титры не отображаются; генерируемые интеллектуальными видеодетекторами VMDA рамки не отображаются

Используется в случае, если требуется отображение видео большого разрешения, на котором появляется эффект лесенки при отображении в маленьком окне.

Примечание. При включении данной функции возрастает нагрузка на центральный процессор компьютера, на котором осуществляется отображение. Рекомендуется использовать только для отображения видео с аналоговых видеокамер либо видео низкого разрешения

Да – сглаживание применяется

23

Раскрывающийся список Управление телеметрией

Выбирается значение из списка

Задается приоритет управления поворотными устройствами с помощью объекта Монитор

Список названий приоритетов управления поворотными устройствами

Низкий приоритет

• Запрещено – функция управления поворотными устройствами с помощью объекта Монитор выключена;
• Низкий приоритет – низкая очередность управления;
• Средний приоритет – средняя очередность управления;
• Высокий приоритет – высокая очередность управления

24

Поле Листание __ с

Вводится значение в поле

Задается в секундах период автоматического листания окон видеокамер при включенной панели инструментов

Время в секундах

Пустое поле

Пустое поле либо 0 – окна пролистываются с интервалом 3 секунды

Целое число от 1 до 600 – окна пролистываются с указанным интервалом

Да – для переключения на другую камеру открывается специальный диалог, в котором камеры сгруппированы и есть поисковая строка

Нет – камера выбирается в функциональном меню окна видеонаблюдения без открытия специального диалога

Да – соответствующий элемент отображается в окнах видеонаблюдения всех камер, добавленных в монитор видеонаблюдения

Нет – соответствующий элемент не отображается в окнах видеонаблюдения на мониторе

№

п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

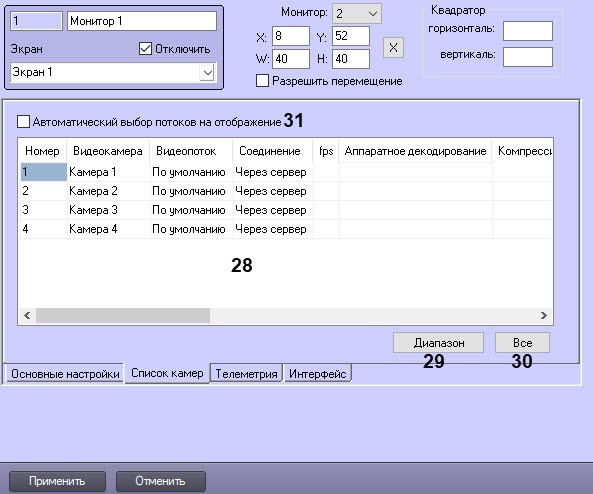

28

Раскрывающийся список Номер

Выбирается значение из списка

Задается номер видеокамеры для отображения на мониторе

Натуральный числовой ряд

Неприменимо

Зависит от количества зарегистрированных в системе видеокамер

Раскрывающийся список Видеокамера

Выбирается значение из списка

Задается название видеокамеры для отображения на мониторе

Список названий зарегистрированных в системе видеокамер

Неприменимо

Зависит от количества зарегистрированных в системе видеокамер

1, 2, 3, 4 – номера видеопотоков

По умолчанию – видеопоток по умолчанию

Прямое – видеоизображение поступает напрямую с камеры

Через сервер – видеоизображение получается с сервера, в которому подключена камера

Раскрывающийся список fps

Выбирается значение из списка

Задается частота кадров видеосигнала для передачи на монитор клиента

Натуральный числовой ряд

Пустое поле

1, 2, 3, 4, 6, 8, 12, 16, 20, 25, 30

Пустое поле – значение fps из настроек камеры

Раскрывающийся список Аппаратное декодирование

Выбирается значение из списка

Задается аппаратный декодер видеосигнала. При выборе аппаратного декодера возрастает нагрузка на соответствующий процессор

Список доступных декодеров

Пустое поле

• Пустое поле (по умолчанию используется декодер CPU),
• Nvidia decoder,
• Intel Quick Sync

Раскрывающийся список Компрессия

Выбирается значение из списка

Задается уровень компрессии видеосигнала для передачи на монитор клиента. При заданном значении происходит дополнительное расходование ресурсов сервера

Натуральный числовой ряд

Неприменимо

В порядке повышения уровня компрессии от 0 до 5.

0 – компрессия отсутствует

5 – максимальная компрессия

• MJPEG,
• Motion Wavelet 3.5,
• MPEG4

Раскрывающийся список Шлюз

Выбирается значение из списка

Задается объект Видеошлюз, через который требуется передавать на монитор живое видео и архив с выбранной видеокамеры

Список названий зарегистрированных в системе объектов Видеошлюз

Неприменимо

Зависит от количества зарегистрированных в системе объектов Видеошлюз

Раскрывающийся список Долговременный архив

Выбирается значение из списка

Задается объект Долговременный архив, из которого требуется передавать на монитор видеоархив с выбранной видеокамеры

Список названий зарегистрированных в системе объектов Долговременный архив

Неприменимо

Зависит от количества зарегистрированных в системе объектов Долговременный архив

Раскрывающийся список Внешнее хранилище

Выбирается значение из списка

Задается объект Внешнее хранилище, из которого требуется передавать на монитор через выбранную видеокамеру видеоархив с внешнего хранилища

Список названий зарегистрированных в системе объектов Внешнее хранилище

Неприменимо

Зависит от количества зарегистрированных в системе объектов Внешнее хранилище

Раскрывающийся список Шлюз для Долговременного архива

Выбирается значение из списка

Задается объект Видеошлюз, через который требуется передавать на монитор видеоархив из объекта Долговременный архив

Список названий зарегистрированных в системе объектов Видеошлюз

Неприменимо

Зависит от количества зарегистрированных в системе объектов Видеошлюз

PTZ – виртуальная телеметрия

Панорама – панорамная развертка видеоизображения

30

Кнопка Все

Нажимается кнопка

Выбираются все зарегистрированные в системе видеокамеры для отображения на мониторе

Неприменимо

Неприменимо

Неприменимо

Да – видеопоток для отображения выбирается в зависимости от размера видеоизображения на мониторе и требуемой частоты кадров

Нет – видеопоток выбирается в зависимости от настроек Видеопоток и Соединение (п. 28), а также от настроек сервера или видеокамеры, с которых он запрашивается

№

п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

Да – рамки детектора лиц не отображаются

Нет – рамки детектора лиц отображаются

Да – монитор видеонаблюдения отображается поверх всех окон

Нет – монитор видеонаблюдения отображается в режиме по умолчанию
