Документация для версии Интеллект 4.11.0-4.11.3. Документация на другие версии также доступна.

Предыдущая страница Следующая страница

Объект Пульт управления предназначен для регистрации и настройки в программном комплексе Интеллект специализированной панели управления, предназначенной для управления поворотными устройствами.

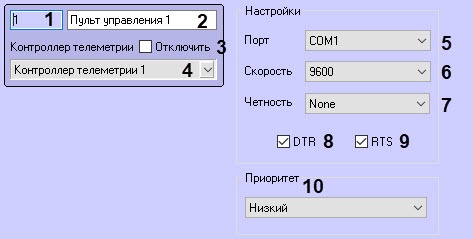

Панель настройки объекта Пульт управления представлена на рисунке.

Описания параметров настройки, соответствующих элементам панели настройки объекта Пульт управления, представлены в таблице.

№

п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Пульт управления в системе видеонаблюдения с распределенной архитектурой

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Зависит от количества объектов Пульт управления в системе видеонаблюдения с распределенной архитектурой

2

Поле Название*

Вводится значение в поле

Задается название объекта Пульт управления в системе видеонаблюдения с распределенной архитектурой

Латинский алфавит, кириллица и служебные символы

Пульт управления

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Пульт управления в системе видеонаблюдения с распределенной архитектурой

Булевский тип

Нет

Да – объект Пульт управления отключен и не используется

Нет – объект Пульт управления включен и используется

4

Раскрывающийся список Контроллер телеметрии

Выбирается значение из списка

Задается родительский объект Контроллер телеметрии системы с распределенной архитектурой, к которому относится данный объект Пульт управления

Список названий зарегистрированных в системе объектов Контроллер телеметрии

Название родительского объекта Контроллер телеметрии

Зависит от количества контроллеров телеметрии в системе видеонаблюдения с распределенной архитектурой

Группа Настройки

5

Раскрывающийся список Порт

Выбирается значение из списка

Задается номер используемого для подключения пульта управления последовательного (COM) порта компьютера

Список доступных COM-портов

COM1

Зависит от количества COM-портов на сервере или УРМА

6

Раскрывающийся список Скорость

Выбирается значение из списка

Задается скорость обмена данными по последовательному (COM) порту

кб/с


9600

От 300 до 256000

7

Раскрывающийся список Четность

Выбирается значение из списка

Задается режим контроля четности при передаче данных по последовательному (COM) порту

Список названий режимов контроля четности

None

Even, Odd, None, Mark, Space

8

Флажок DTR

Устанавливается флажок

Активируется функция подачи на пульт управления питания через выход последовательного (COM) порта DTR

Булевский тип

Да

Да – подавать питание через выход порта DTR

Нет – не подавать питание через выход порта DTR

9

Флажок RTS

Устанавливается флажок

Активируется функция подачи на пульт управления питания через выход последовательного (COM) порта RTS

Булевский тип

Да

Да – подавать питание через выход порта RTS

Нет – не подавать питание через выход порта RTS

10

Раскрывающийся список Приоритет

Выбирается значение из списка

Задается приоритет управления поворотными устройствами посредством пульта управления

Список названий приоритетов очередности управления поворотным устройством

Низкий

  • Управление запрещено – управление поворотным устройством посредством пульта управления запрещено;
  • Низкий – управление поворотным устройством осуществляется после управления им устройствами с приоритетом стандартный или высокий;
  • Стандартный – управление поворотным устройством осуществляется после управления им устройством с приоритетом высокий;
  • Высокий – осуществление управления поворотным устройством осуществляется в первую очередь

* Название элемента не отображается в панели настроек данного объекта
