Объект Звуковая плата предназначен для регистрации и настройки в программном комплексе Интеллект устройств оцифровки аудиосигнала, установленных на Сервере.

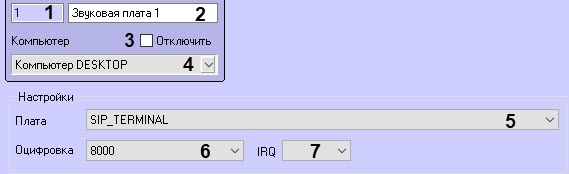

Панель настройки объекта Звуковая плата представлена на рисунке.

Описание параметров настройки, соответствующих элементам панели настройки объекта Звуковая плата, приведено в таблице.

№

п/п

Название параметра

Способ задания значения параметра

Описание параметра

Представление

Значение по умолчанию

Диапазон значений

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Звуковая плата в системе видеонаблюдения с распределенной архитектурой

Натуральный числовой ряд

Зависит от количества объектов Звуковая плата в системе видеонаблюдения с распределенной архитектурой

От 1 до 2147483647

2

Поле Название*

Вводится значение в поле

Задается название объекта Звуковая плата в системе видеонаблюдения с распределенной архитектурой

Латинский алфавит, кириллица и служебные символы

Звуковая плата

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов,  за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Звуковая плата в системе видеонаблюдения с распределенной архитектурой

Булевский тип

Нет

Да – объект Звуковая плата отключен и не используется

Нет – объект Звуковая плата включен и используется

4

Раскрывающийся список Компьютер

Выбирается значение из списка

Задается родительский объект Компьютер системы с распределенной архитектурой, к которому относится данный объект Звуковая плата

Список названий зарегистрированных в системе объектов Компьютер

Название родительского объекта Компьютер

Зависит от количества объектов Компьютер в системе видеонаблюдения с распределенной архитектурой

Группа Настройки

5

Раскрывающийся список Плата

Выбирается значение из списка

Задается тип устройства оцифровки звука. В качестве устройств оцифровки аудиосигнала выступают звуковые карты типа SoundBlaster, АЦП плат видеоввода, USB-устройства оцифровки аудиосигнала

Список типов устройств оцифровки звука

Неприменимо

Зависит от типа и количества установленных на Сервере устройств оцифровки аудиосигнала.

  • для звуковых карт типа SoundBlaster – название карты;
  • для АЦП плат видеоввода – название платы видеоввода с указанием номера звукового канала;
  • для USB-устройств – название платы видеоввода с указанием номера звукового канала;
  • для сетевых устройств – название типа сетевого устройства: AX, IpCamAxis

6

Раскрывающийся список Оцифровка

Выбирается значение из списка

Задается частота оцифровки аудиосигнала устройством

Гц

Для звуковых карт типа SoundBlaster – 8000.

Для АЦП плат видеоввода – 8000

  • Для звуковых карт типа SoundBlaster состав диапазона частот оцифровки зависит от типа звуковой карты;
  • для любых карт максимальное значение – 48000;
  • для АЦП плат видеоввода – 8000, 16000, 32000;
  • для USB-устройств состав диапазона частот оцифровки зависит от типа используемого устройства, максимальное значение – 48000

7

Раскрывающийся список IRQ

Неприменимо

Неприменимо

Неприменимо

Неприменимо

Неприменимо

* Название элемента не отображается в панели настроек данного объект
