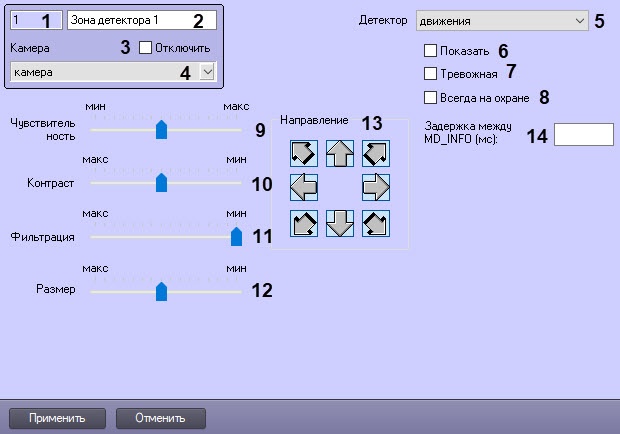

Панель настройки объекта Зона детектора

1

Поле Идентификационный номер*

Автоматически

Отображается идентификационный номер объекта Зона детектора в системе видеонаблюдения с распределенной архитектурой

Цифры, буквы, точки, дефис, тире и нижнее подчеркивание

Неприменимо

Зависит от количества объектов Зона детектора в системе видеонаблюдения с распределенной архитектурой

2

Поле Название*

Вводится значение в поле

Задается название объекта Зона детектора в системе видеонаблюдения с распределенной архитектурой

Латинский алфавит, кириллица, цифры и служебные символы

Зона детектора

Строка, содержащая последовательность любых символов (букв, цифр, служебных символов, за исключением символов > и <) без учета регистра.

Количество символов – от 1 до 60

3

Флажок Отключить

Устанавливается флажок

Активируется функция отключения объекта Зона детектора в системе видеонаблюдения с распределенной архитектурой

Булевский тип

Нет

Да – объект Зона детектора отключен и не используется

Нет – объект Зона детектора включен и используется

4

Раскрывающийся список Камера

Выбирается значение из списка

Задается родительский объект Камера системы видеонаблюдения с распределенной архитектурой, к которому относится данный объект Зона детектора

Список названий зарегистрированных в системе объектов Камера

Название родительского объекта Камера

Зависит от количества объектов Камера, находящихся в системе видеонаблюдения с распределенной архитектурой

5

Раскрывающийся список Детектор

Выбирается значение из списка

Задается тип используемого детектора

Список названий детекторов с системе

Движения

• Движения;
• Фокусировки;
• Стабильности;
• Изменения фона;
• Засветки;
• Закрытия;
• Инфракрасный

6

Флажок Показать

Устанавливается флажок

Задается отображение рамки окантовки объекта в поле видеонаблюдения.

Данный параметр активен только при выборе из списка Детектор следующих детекторов: движения, инфракрасный

Булевский тип

Нет

Да – рамка окантовки объекта отображается в поле видеонаблюдения

Нет – рамка окантовки объекта не отображается в поле видеонаблюдения

7

Флажок Тревожная

Устанавливается флажок

Активируется функция генерации тревоги по камере и автоматической записи видеосигнала с видеокамеры по тревогам выбранного детектора

Булевский тип

Нет

Да – по тревоге выбранного детектора генерируется тревога по камере и ведется автоматическая запись видеосигнала

Нет – тревога по камере не генерируется и автоматическая запись видеосигнала по тревоге выбранного детектора не ведется

8

Флажок Всегда на охране

Устанавливается флажок

Задается состояние Всегда на охране постоянным для выбранного детектора

Булевский тип

Нет

Да – детектор всегда находится в состоянии Всегда на охране

Нет – оператору предоставляется возможность снимать детектор с охраны

9

Ползунок Чувствительность

Устанавливается ползунок в положение

Задается одноименный параметр настройки выбранного детектора. Назначение зависит от типа выбранного детектора.

• Детектор движения

Значение данного параметра соответствует минимальному значению усредненной яркости движущегося объекта, при котором детектор будет срабатывать только на его движение, а не на помехи в видеосигнале (в том числе снег, дождь и др.). Чем ВЫШЕ значение чувствительности, тем на более незначительное движение реагирует детектор.

• Детектор фокусировки

Значение данного параметра характеризует минимальную степень снижения четкости кадра, выражаемую в разности между усредненным числом контуров и числом контуров в поступившем кадре, при которой должен срабатывать детектор.

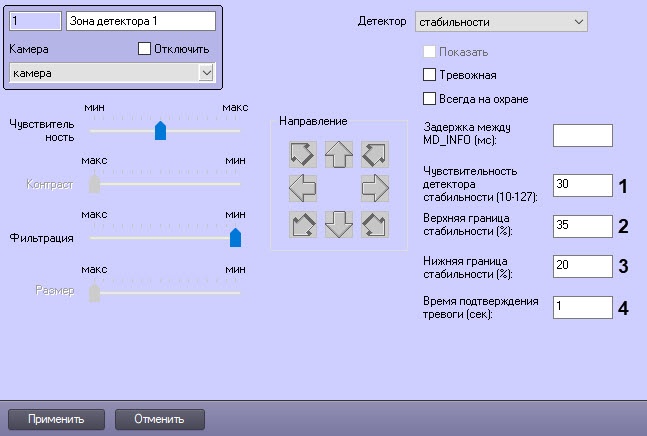

• Детектор стабильности

Значение данного параметра характеризует минимальную степень снижения четкости кадра, выражаемую в разности между усредненным числом контуров и числом контуров в поступившем кадре, при которой должен срабатывать детектор.

• Детектор изменения фона

Данный параметр характеризует отклонение интегральной яркости кадра от среднего значения, при котором детектор должен срабатывать.

• Детектор засветки

Данный параметр отвечает степени засветки изображения, выражаемой в разнице между положениями медиан гистограммы яркости поступающего кадра и эталонного кадра засветки, при которой должен срабатывать детектор.

• Детектор закрытия

Данный параметр отвечает степени сужения гистограммы яркости кадра, т.е. оценке коэффициента заполнения кадра серым цветом, при которой должен срабатывать детектор.

• Инфракрасный детектор

Значение данного параметра соответствует минимальному значению усредненной яркости движущегося объекта, при котором детектор будет срабатывать на его движение

Неприменимо

Среднее

Неприменимо

10

Ползунок Контраст

Устанавливается ползунок в положение

Задается минимальный контраст объекта, при котором детектор будет срабатывать на его движение. Чем ВЫШЕ заданное значение контраста, тем сильнее должны отличаться соседние элементы ч/б изображения, чтобы детектор принял их за разные объекты.

Примечание. Используется не для всех типов детекторов

Неприменимо

Среднее

Неприменимо

11

Ползунок Фильтрация

Устанавливается ползунок в положение

Задается одноименный параметр настройки выбранного детектора. Назначение зависит от типа выбранного детектора.

• Детектор движения, инфракрасный детектор.


Значение данного параметра соответствует порогу цветовой обработки объектов, при котором детектор должен срабатывать. Чем ВЫШЕ фильтрация, тем сильнее должны отличаться соседние элементы изображения (пиксели), чтобы детектор принял их за разные объекты.

• Детектор изменения фона, детектор стабильности.


Примечание. Для остальных типов детекторов не используется

Неприменимо

Минимальное

Неприменимо

12

Ползунок Размер

Устанавливается ползунок в положение

Задается одноименный параметр настройки выбранного детектора. Значение данного параметра соответствует минимальному размеру объекта детектирования относительно размеров кадра.

Примечание. Используется не для всех типов детекторов

Неприменимо

Среднее

Неприменимо

13

Набор кнопок Направление

Нажимается кнопка

Задается направление поиска для детектора движения

8 направлений возможных передвижений объекта в кадре

Включены все направления: вверх, вниз, влево, вправо, вверх-влево, вверх-вправо, вниз-влево, вниз-вправо.

Вверх, вниз, влево-вправо, вверх-влево, вверх-вправо, вниз-влево, вниз-вправо
