Для создания и настройки объекта Камера выполнить следующие действия:

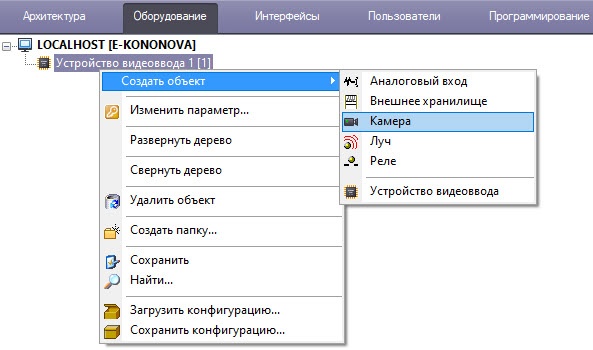

  1. В меню объекта Устройство видеоввода выбрать Создать объектКамера.
  2. В результате откроется панель основных настроек объекта.

    Примечание

    Основные настройки задаются автоматически. При необходимости можно изменить идентификационный номер, название объекта и родительский объект.
  3. Нажать Применить для создания объекта.
  4. В дереве объектов выбрать созданный объект Камера.

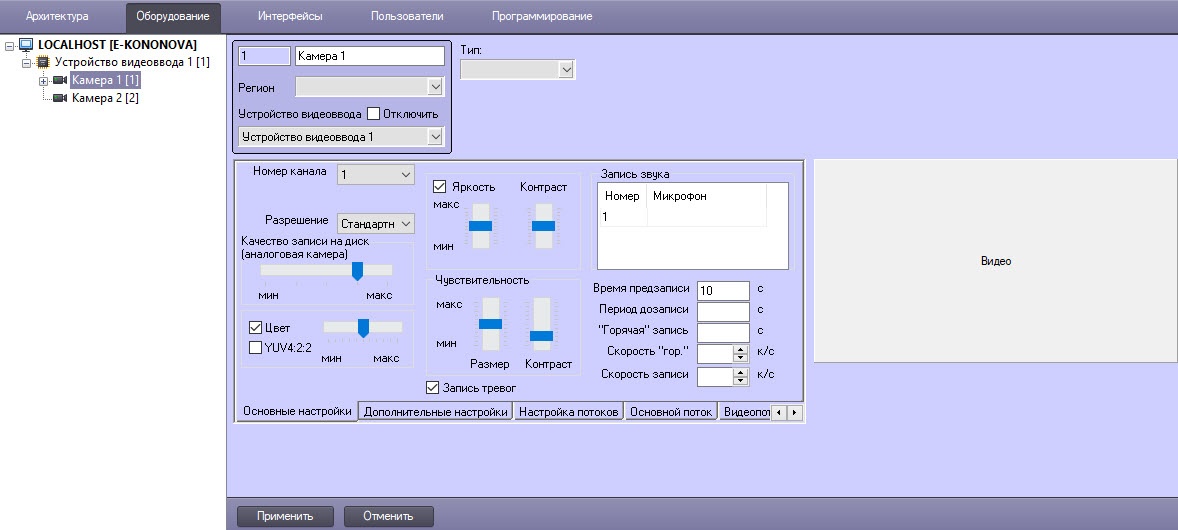

  5. Произвести настройку созданного объекта:
    1. Из списка Номер канала выбрать физический видеовход платы, к которому подключена видеокамера (см. раздел Особенности настройки видеоподсистемы).

      Примечание

      Номера каналов в рамках одного объекта Устройство видеоввода не должны повторяться.
    2.  В списке Разрешение выбрать, с которым разрешением будет захватываться видеосигнал: Стандартное – минимально допустимое значение для платы, Высокое – среднее значение, Полное – максимально допустимое значение.

      Примечание

      Разрешения, поддерживаемые платами видеоввода, указаны в разделе Приложение 4. Характеристики плат видеоввода.

      При настройке видеокамеры, подключенной через плату видеоввода SC590N4, в ПК Интеллект необходимо установить разрешение кадра равным разрешению, установленному на видеокамере. В противном случае возможно появление артефактов на видеоизображении.

      Если используется плата видеоввода Stretch VRC-6404 HD, при смене разрешения потребуется перезапуск ПК Интеллект.

      Изменение Разрешения не гарантирует, что разрешение получаемого видеосигнала поменяется, так как оно зависит в том числе и от внутренних настроек самой камеры. Если нужно строго задать определенные потоки, то лучше использовать Настройку многопоточного видеосигнала.

    3. Нажать кнопку Применить для сохранения настроек.

 Настройка объекта Камера завершена.

Повторить действия, описанные в данном разделе, для всех подключенных к плате видеокамер.

Примечание

Количество объектов Камера, которое можно создать на базе одного объекта Устройство видеоввода, указано в разделе Особенности настройки видеоподсистемы.

Подробное описание всех настроек объекта Камера приведено в документе Руководство Администратора.
