Настройка устройства модуля интеграции Modbus Slave (AxACFA)

Для настройки устройства модуля Modbus Slave (AxACFA), созданного автоматически при загрузке конфигурации (см. подробнее на странице Настройка головного объекта модуля Modbus Slave (AxACFA)) на базе головного объекта модуля Modbus Slave(AxACFA):

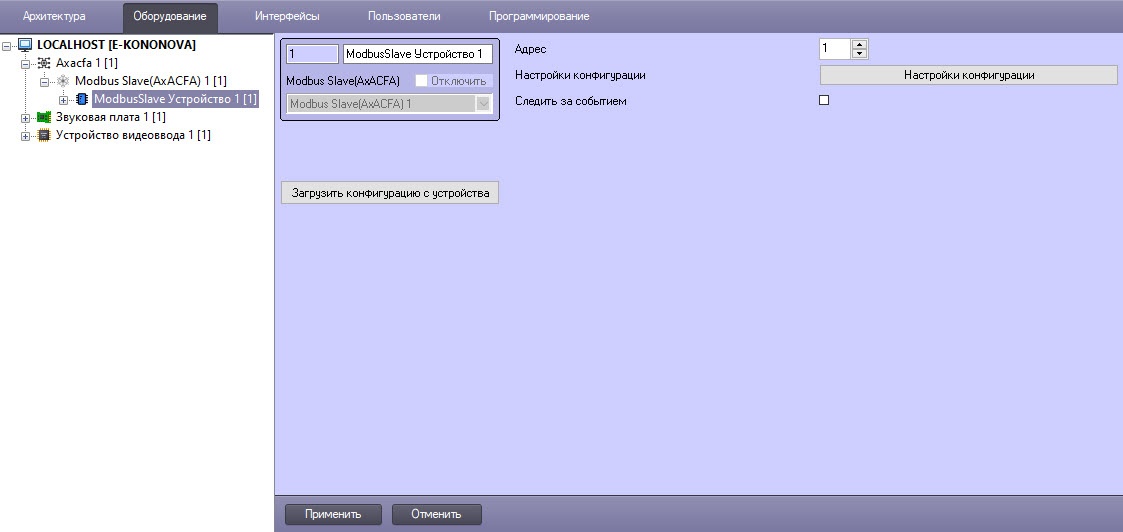

1. Перейти на панель настроек объекта ModbusSlave Устройство.

2. В поле Адрес указать адрес устройства, подключенного по протоколу Modbus.


   Примечание

   Для некоторых устройств, которые подключаются по протоколу Modbus, требуется принудительно указывать адрес, превышающий текущее значение на 1. Это зависит от настроек самого устройства (см. официальную документацию производителя).

3. Установить флажок Следить за событием для отслеживания изменения значения регистра хранения в протоколе событий. По умолчанию флажок снят.
4. Для настройки конфигурации нажать кнопку Настройки конфигурации.
   1. В открывшемся окне настроек конфигурации, в поле Количество holding регистров, указать количество регистров хранения, которые необходимо создать при выгрузке конфигурации.

   2. Для сохранения изменений нажать кнопку Подтвердить, для выхода без сохранения – кнопку Отменить.
5. Для выгрузки конфигурации нажать кнопку Загрузить конфигурацию с устройства.
   В результате будет построено дерево оборудования вида:


Настройка устройства модуля Modbus Slave (AxACFA) завершена.
