Внимание!

Следует задавать только рекомендованные значения параметров. Задание иных значений рекомендуется выполнять только по согласованию с производителем СКУД BioSmart. Для вступления в силу значений данных параметров необходимо выполнить запись конфигурации в контроллер (см. Управление конфигурацией контроллеров BioSmart 4 и BioSmart 5M).

К дискретному входу контроллера BioSmart 5M можно подключить кнопку управления реле, датчик прохода или датчик пожарной тревоги.

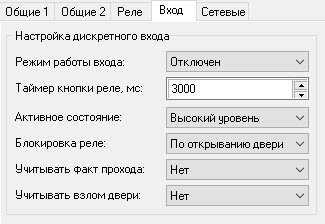

Для их настройки перейти на вкладку Вход панели настроек контроллера BioSmart 5M.

  1. Из раскрывающегося списка Режим работы входа выбрать вариант работы дискретного входа: Кнопка управления реле, Датчик прохода или Датчик пожар. тревоги. Если кнопка или датчик не подключены, выбрать значение Отключен. В этом случае дальнейшая настройка не актуальна.
  2. В поле Таймер кнопки реле, мс указать время активного состояния реле после нажатия кнопки управления реле в миллисекундах, значение по умолчанию − 3000.
  3. Из раскрывающегося списка Активное состояние выбрать Низкий уровень или Высокий уровень (по умолчанию) сигнала, появляющегося на дискретном входе, при котором фиксируется срабатывание датчика прохода.
  4. Из раскрывающегося списка Блокировка реле выбрать режим блокировки реле при срабатывании датчика прохода. По открыванию двери − реле отключается по срабатыванию датчика прохода. По закрыванию двери − реле отключается по возврату датчика прохода в исходное состояние.
  5. Чтобы факт прохода учитывался, выбрать Да из раскрывающегося списка Учитывать факт прохода, значение по умолчанию − Нет.
  6. Чтобы взлом двери учитывался, выбрать Да из раскрывающегося списка Учитывать взлом двери, значение по умолчанию − Нет.
  7. Нажать кнопку Применить  для сохранения изменений.

Дискретный вход контроллера BioSmart 5M настроен.
