Объект Вход Perco S-30 создается на базе объекта Входы Perco S-30, для его конфигурирования:

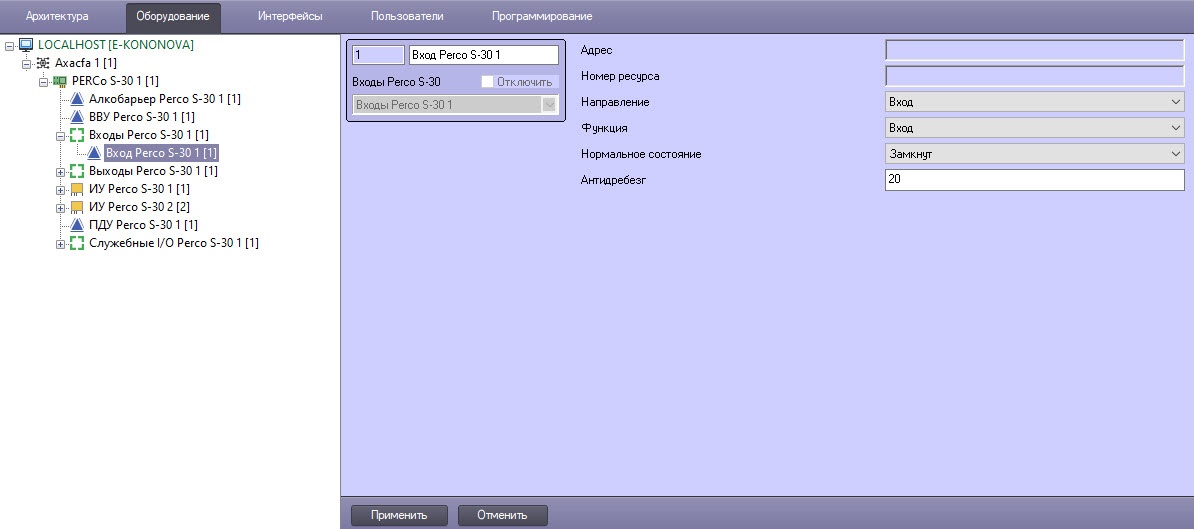

  1. Перейти на настроечную панель входа Perco S-30.
  2. Поля Адрес и Номер ресурса заполнятся автоматически после вычитывания конфигурации.
  3. Из раскрывающегося списка Направление выбрать направление ресурса, к которому привязывается физический контакт: Вход или Выход.
  4. Из раскрывающегося списка Функция выбрать, как именно будет использоваться физический контакт Perco S-30:
    1. Вход.
    2. Кнопка пульта.
    3. Сигнал прохода.
    4. Пожарный вход.
    5. Выход.
    6. Выход ИУ.
    7. Выход индикации ПДУ.
    8. Вход подтверждения ВВУ1.
    9. Вход запрета ВВУ1.
    10. Вход подтверждения ВВУ2.
    11. Вход запрета ВВУ2.
    12. Вход подтверждения ВВУ3.
    13. Вход запрета ВВУ3.
  5. Из раскрывающегося списка Нормальное состояние выбрать нормальное состояние контакта;
    1. Замкнут − для входов.
    2. Разомкнут − для входов.
    3. Запитан − для выходов.
    4. Не запитан − для выходов.
  6. В поле Антидребезг установить время «антидребезга». Рекомендуется для кнопок, переключателей, герконов выбрать значение в диапазоне 50-100, для сигналов, формируемых приборами (например, датчики прохода турникета) − в диапазоне 10-20 мс. Значение по умолчанию − 20 мс.
  7. Для сохранения настроек нажать кнопку Применить.

    Примечание

    Все настройки входа в ПК ACFA-Интеллект совпадают с настройками устройства и подробно описаны в документации производителя.

Конфигурирование входа Perco S-30 завершено.
