Объект Служебный вход Perco S-30 создается на базе объекта Служебные I/O Perco S-30, для его конфигурирования:

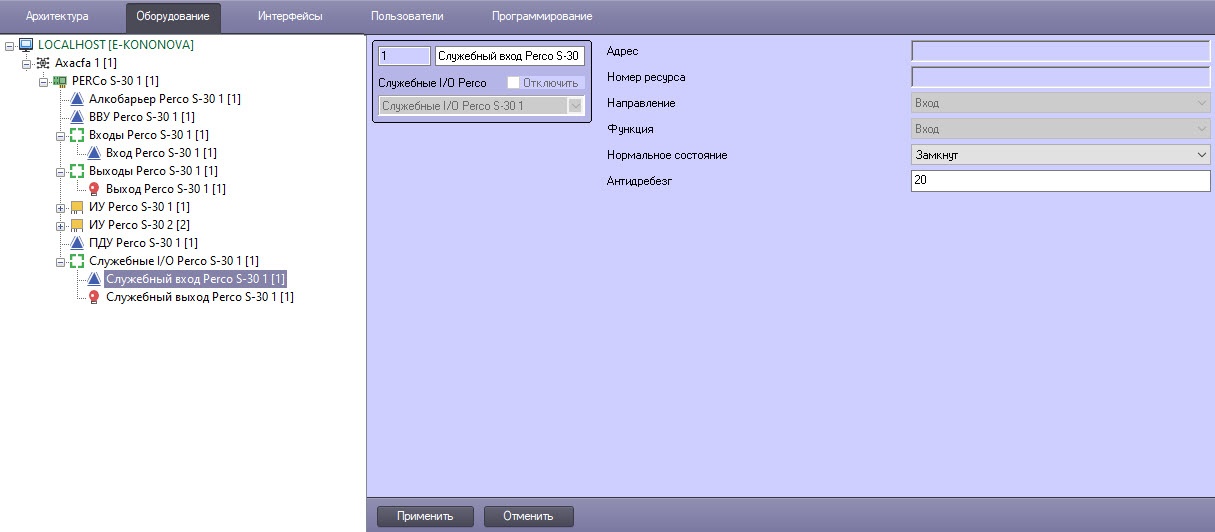

  1. Перейти на настроечную панель служебного входа Perco S-30.
  2. Поля Адрес и Номер ресурса заполнятся автоматически после вычитывания конфигурации.
  3. Параметры Направление и Функция настраиваются в устройстве Perco S-30 и не редактируются.
  4. Из раскрывающегося списка Нормальное состояние выбрать нормальное состояние контакта;
    1. Замкнут − для входов.
    2. Разомкнут − для входов.
    3. Запитан − для выходов.
    4. Не запитан − для выходов.
  5. В поле Антидребезг установить время «антидребезга». Рекомендуется для кнопок, переключателей, герконов выбрать значение в диапазоне 50-100, для сигналов, формируемых приборами (например, датчики прохода турникета) − в диапазоне 10-20 мс. Значение по умолчанию − 20 мс.
  6. Для сохранения настроек нажать кнопку Применить.

    Примечание

    Все настройки служебного входа в ПК ACFA-Интеллект совпадают с настройками устройства и подробно описаны в документации производителя.

Конфигурирование служебного входа Perco S-30 завершено.
