Примечание

Под регистром хранения Modbus подразумевается аналоговый выход (Analog Output) или просто регистр, который хранит некоторые значения, которые можно как записывать, так и считывать. Размер регистра составляет 2 байта.

Для настройки регистра хранения Modbus:

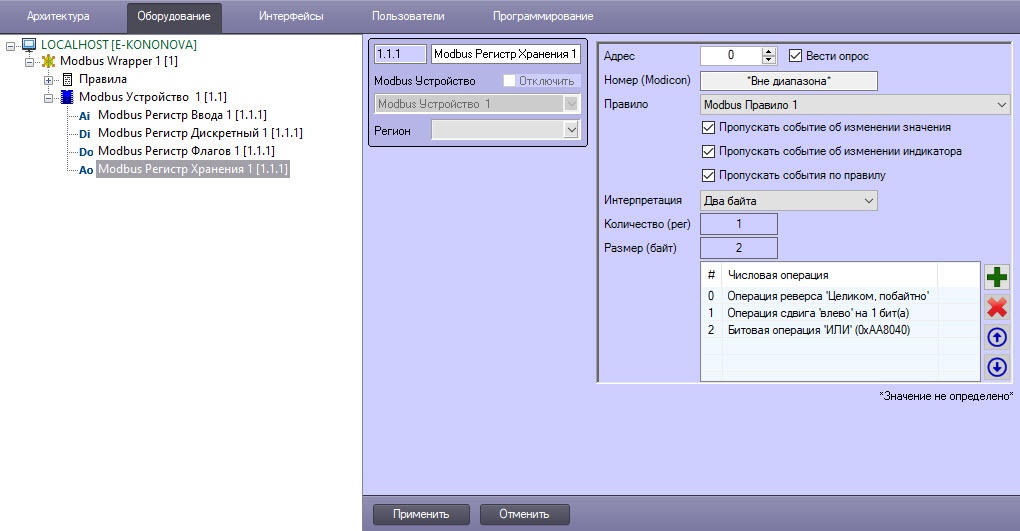

  1. Перейти на панель настройки объекта Modbus Регистр Хранения, который создается на базе объекта Modbus Устройство.

  2. В поле Адрес указать адрес регистра хранения в карте регистров данного устройства.

    Внимание!

    • Карта регистров предоставляется производителем.
    • Адрес регистра всегда меньше номера регистра на 1. В настройках указывается адрес регистра.
  3. Установить флажок Вести опрос для запуска опроса регистра хранения Modbus. В этом случае настройки становятся доступными для редактирования.
  4. Из раскрывающегося списка Правило выбрать Modbus правило, которому будет подчиняться этот регистр (см. Настройка правила регистра Modbus).
  5. Установить флажок Пропускать событие об изменении значения, чтобы в окне Протокол событий не отображались события об изменении значения регистра.

  6. Установить флажок Пропускать событие об изменении индикатора, чтобы запретить отображение значения регистра на карте в текстовом виде.

    Внимание!

    Изменение этого параметра вступает в силу после перезагрузки Сервера ПК ACFA-Интеллект.


  7. Установить флажок Пропускать событие по правилу, чтобы в окне Протокол событий не отображались события при срабатывании правила.
  8. Из раскрывающегося списка Интерпретация выбрать формат данных регистра:
    • Два байта,
    • Два байта (со знаком),
    • Четыре байта,
    • Четыре байта (со знаком),
    • Четыре байта (с точкой),
    • Восемь байт,
    • Восемь байт (со знаком),
    • Восемь байт (с точкой).
  9. Для добавления числовой операции в таблицу нажать кнопку .

    Примечание

    Для удаления числовой операции из таблицы нажать кнопку .

    Изменить последовательности операций можно с помощью следующей пары кнопок: для перемещения на 1 позицию вверх нажать кнопку , на 1 позицию вниз – кнопку .


  10. Из списка операций выбрать:

    1. Реверс. Выбрать из доступных вариантов:
      • Целиком, побайтно,
      • Целиком, побитно,
      • Побитно в байтах,
      • Побитно в словах,
      • Побайтно в словах,
      • Побайтно в двойных словах,
      • По словам (по 2 байта),
      • Побитно в двойных словах,
      • По двойным словам (по 4 байта).
    2. Сдвиг.
      В окне настроек операции сдвига:

      1. Из раскрывающегося списка Направление выбрать, в какую сторону будет сдвигаться значение регистра: Влево (по умолчанию) или Вправо.
      2. В поле Количество указать, на сколько битов будет сдвиг. Значение по умолчанию – 1.
      3. Для сохранения настроек сдвига регистра нажать кнопку OK.
    3. Маска.

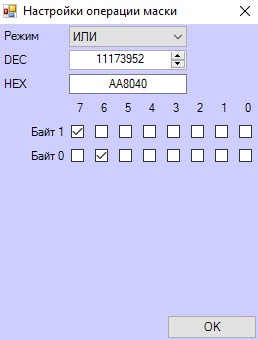

      В окне настроек операции маски:

      1. Из раскрывающегося списка Режим выбрать логический оператор И (по умолчанию), ИЛИ или XOR.
      2. Указать значение битовой маски в десятичном (DEC) или шестнадцатеричном (HEX ) формате или установить соответствующие флажки.
      3. Для сохранения настроек операции маски нажать кнопку OK.
  11. Нажать кнопку Применить для сохранения настроек.

Настройка регистра хранения Modbus завершена.
