Примечание

Под регистром флагов Modbus подразумевается цифровой выход (Digital Output или Coil). Цифровой выход можно как считывать, так и записывать. Размер регистра составляет 1 бит.

Для настройки регистра флагов Modbus:

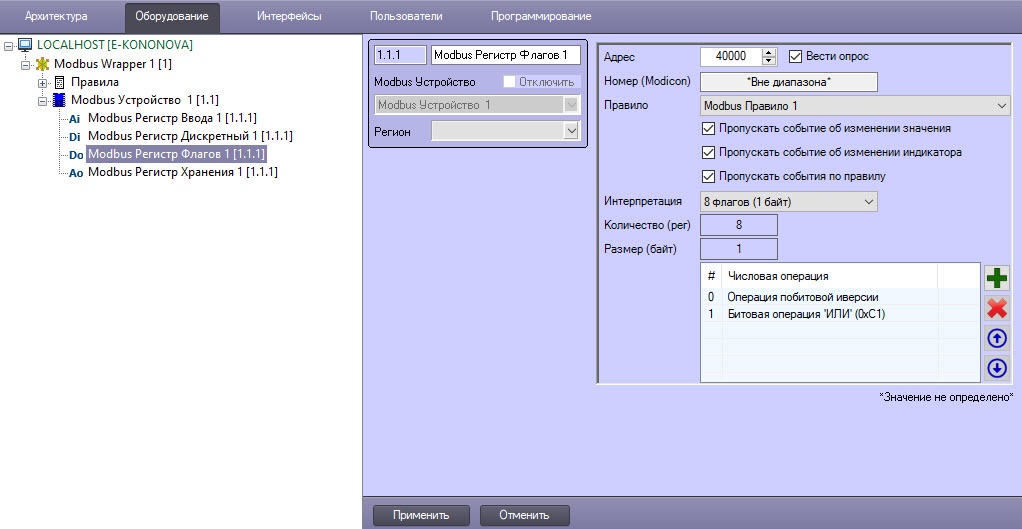

  1. Перейти на панель настройки объекта Modbus Регистр Флагов, который создается на базе объекта Modbus Устройство.

  2. В поле Адрес указать адрес регистра флагов в карте регистров этого устройства.

    Внимание!

    • Карта регистров предоставляется производителем.
    • Адрес регистра всегда меньше номера регистра на 1. В настройках указывается адрес регистра.
  3. Установить флажок Вести опрос для запуска опроса регистра флагов Modbus. В этом случае настройки становятся доступными для редактирования.
  4. Из раскрывающегося списка Правило выбрать Modbus правило, которому будет подчиняться этот регистр (см. Настройка правила регистра Modbus).
  5. Установить флажок Пропускать событие об изменении значения, чтобы в окне Протокол событий не отображались события об изменении значения регистра.

  6. Установить флажок Пропускать событие об изменении индикатора, чтобы запретить отображение значения регистра на карте в текстовом виде.

    Внимание!

    Изменение этого параметра вступает в силу после перезагрузки Сервера ПК ACFA-Интеллект.


  7. Установить флажок Пропускать событие по правилу, чтобы в окне Протокол событий не отображались события при срабатывании правила.
  8. Из раскрывающегося списка Интерпретация выбрать формат данных регистра:
    • Один флаг,
    • 8 флагов (1 байт),
    • 16 флагов (2 байта).
  9. Для добавления числовой операции в таблицу нажать кнопку .

    Примечание

    Для удаления числовой операции из таблицы нажать кнопку .

    Изменить последовательности операций можно с помощью следующей пары кнопок: для перемещения на 1 позицию вверх нажать кнопку , на 1 позицию вниз – кнопку .


  10. Из списка операций выбрать:

    1. Инверсия.
    2. Маска.

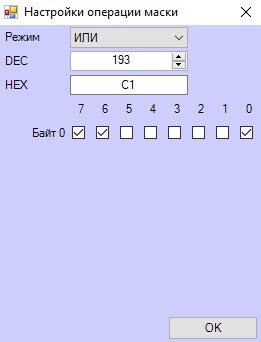

      В окне настроек операции маски:

      1. Из раскрывающегося списка Режим выбрать логический оператор И (по умолчанию), ИЛИ или XOR.
      2. Указать значение битовой маски в десятичном (DEC) или шестнадцатеричном (HEX ) формате или установить соответствующие флажки.
      3. Для сохранения настроек операции маски нажать кнопку OK.
  11. Нажать кнопку Применить для сохранения настроек.

Настройка регистра флагов Modbus завершена.
