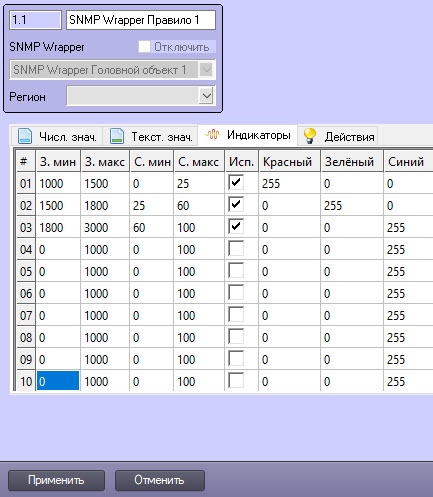

Определение условий смены состояния индикатора происходит на вкладке Индикаторы панели настроек объекта SNMP Wrapper Правило. Описание параметров приведено в таблице. Можно задать до 10 состояний индикатора.

Параметр

Описание параметра

#

Порядковый номер условия

З. мин., З макс.

Диапазон значений канала для условия

С мин., С. макс.

Диапазон значений, которое будет принимать индикатор

Исп.

Активация интервала

Красный, Зеленый, Синий

Задание цвета индикатора по модели RGB

Внимание!

Если значение канала попадает сразу в несколько интервалов, то индикатор принимает значение согласно условию с наименьшим порядковым номером из подходящих.

Для сохранения изменений необходимо нажать кнопку Применить.

Индикатор и его значение отображаются на карте (см. Работа с каналами устройств на карте).

Рассмотрим работу данного правила на примере.

Задано 3 интервала значений канала, в зависимости от которых индикатор принимает определенное пропорциональное значение и цвет. Расчет точного значения индикатора проводится по следующей формуле:

где V – точное значение элемента.

Например, если канал примет значение V=1300, то значение индикатора

цвет его будет красным.

Если канал примет значение V=2200, то значение индикатора

 (округлено)

цвет его будет синим.

Определение условий смены состояния индикатора завершено.
