Настройка контроллера Elsys-MB-IP

Контроллеры Elsys-MB-IP предназначены для добавления в сетевые группы. Настройка контроллеров Elsys-MB-IP полностью совпадает с настройкой контроллеров Elsys-MB, за исключением способа их подключения.

Настройка способа подключения контроллера Elsys-MB-IP производится следующим образом:

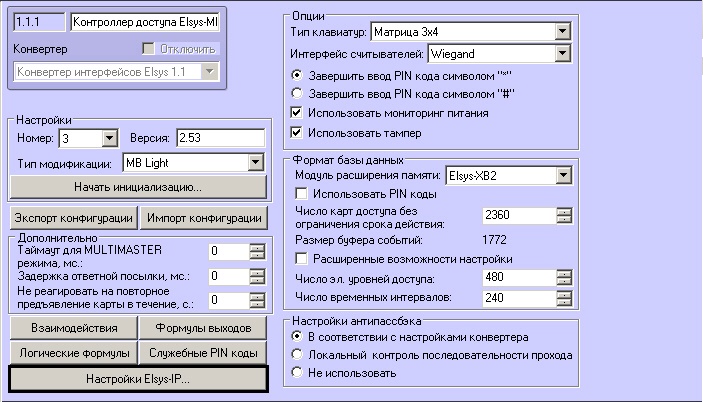

1. Перейти на панель настроек объекта Контроллер доступа Elsys-MB и нажать кнопку Настройки Elsys-IP....

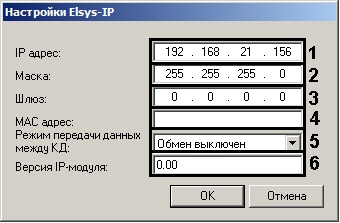

   Откроется окно Настройки Elsys-IP.

2. В поле IP адрес: ввести IP-адрес контроллера Elsys-MB-IP (1).
3. В поле Маска: ввести маску подсети для контроллера Elsys-MB-IP (2).
4. В поле Шлюз: ввести IP-адрес шлюза контроллера (3).
5. В поле MAC адрес: ввести уникальный аппаратный Ethernet-адрес контроллера (4).
6. Из раскрывающегося списка Режим передачи данных между КД: выбрать режим обмена информацией по протоколу UDP между контроллерами Elsys-MB-IP в сетевой группе (5).
7. В поле Версия IP-модуля: ввести версию прошивки интерфейсного Ethernet-модуля, входящего в состав контроллеров Elsys-MB-IP (6).

Настройка контроллера Elsys-MB-IP завершена.
