Настройка выходных реле контроллера Elsys-MB

Настройка выходных реле контроллера Elsys-MB проходит следующим образом:

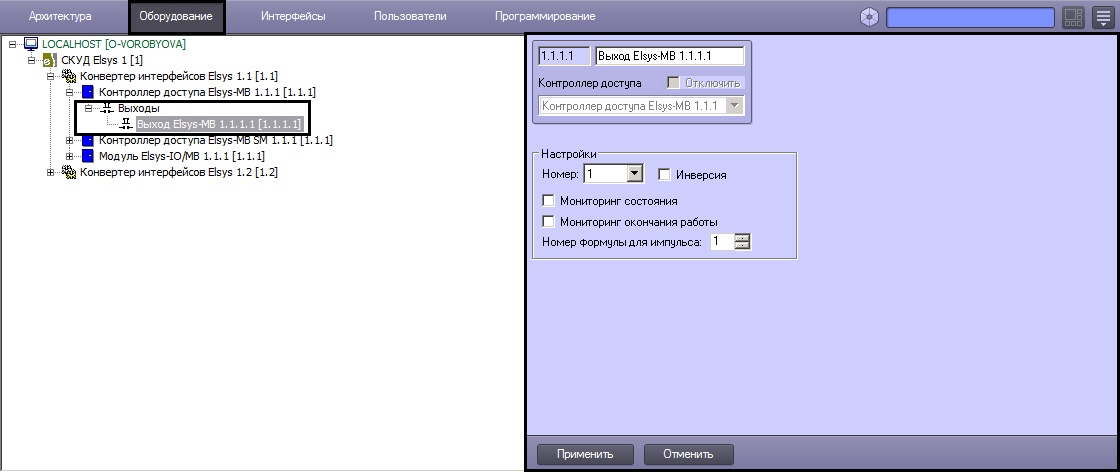

1. Создать на базе объекта Контроллер доступа Elsys-MB объект Выход.

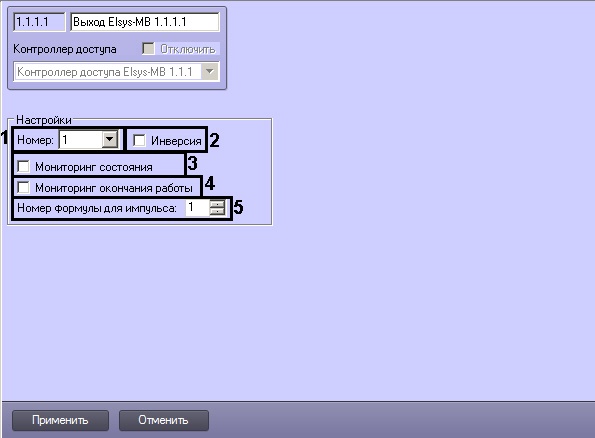

2. Перейти на панель настроек объекта Выход.

3. Из раскрывающегося списка Номер: выбрать адрес выходного реле (1).

4. Установить флажок Инверсия для включения нормально-замкнутого режима работы выходного реле (2).

   Примечание.

   Если флажок Инверсия не установлен, то режим работы выходного реле – нормально разомкнутый.

5. Для того чтобы в протоколе событий регистрировались сообщения об изменениях состояния выходного реле, необходимо установить флажок Мониторинг состояния (3).
6. Для того чтобы в протоколе событий регистрировались сообщения об окончании работы выходного реле по формуле, необходимо установить флажок Мониторинг окончания работы (4).
7. Для запуска работы выходного реле по формуле выхода необходимо в поле Номер формулы для импульса установить с помощью кнопок вверх-вниз значение равное значению поля № необходимой формулы выхода (см. раздел Настройка алгоритмов работы выходов контроллера,5).
8. Для сохранения изменений необходимо нажать кнопку Применить.

Настройка выходных реле завершена.
