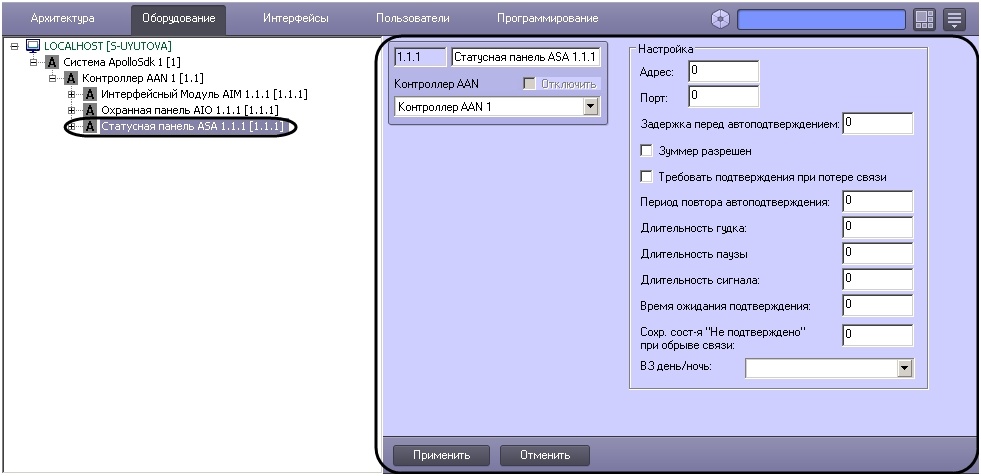

Настройка статусной панели ASA проходит на панели настроек соответствующего объекта. Объект Статусная панель ASA создается на базе объекта Контроллер AAN.

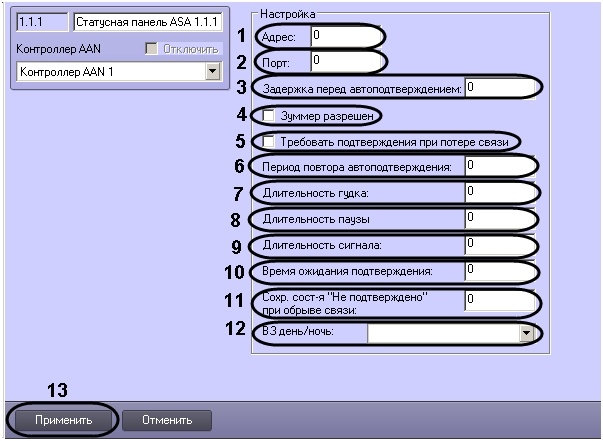

Настройка подключения статусной панели ASA проходит в следующей последовательности:

  1. Перейти на панель настроек объекта Статусная панель ASA.
  2. Ввести в поле Адрес: уникальный адрес панели ASA (1).
  3. Из раскрывающегося списка Порт: выбрать порт подключения панели ASA (2).
  4. Ввести время в секундах до автоматического подтверждения тревоги на панели ASA в поле Задержка перед автоподтверждением: (3).
  5. Установить флажок Зуммер разрешен, если необходимо включить сигнальное устройство панели ASA (4).
  6. Если необходимо требовать подтверждение при потере связи панели ASA с контроллером, установить соответствующий флажок (5).
  7. В поле Период повтора автоподтверждения: необходимо ввести время в секундах, определяющее задержку между автоматическими подтверждениями тревоги (6).
  8. В поле Длительности гудка: ввести время в секундах гудка сигнального устройства (7).
  9. В поле Длительности паузы ввести время в секундах, определяющее  паузу между гудками сигнального устройства (8).

  10. В поле Длительности сигнала: ввести время в секундах сигнала зуммера (8).

    Примечание.

     Сигнал состоит из гудка и паузы. Для корректности работы сигнального устройства панели ASA необходимо чтобы значение, установленное в поле Длительности сигнала:, было больше или  равно сумме значений полей  Длительности гудка: и Длительности паузы.
  11. В поле Время ожидания подтверждения ввести время в секундах, определяющее временной интервал до подтверждения тревоги (10).
  12. В поле Сохр. сост-я “Не подтверждено” при обрыве связи: ввести время в секундах, определяющее временной интервал, в котором  при потере связи будет сохраняться состояние  Не подтверждено (11).

  13. Из раскрывающегося списка В З день/ночь: выбрать временную зону, которая будет определять день для панели ASA (12).

    Примечание.

    Всё остальное время, не входящее в выбранную временную зону, будет считаться ночью.
  14. Для сохранения изменений нажать кнопку Применить (13).

Настройка панели ASA завершена.
