В программном комплексе Интеллект предусмотрена возможность управления поворотным устройством с помощью окна запроса оператора. Оно представляет собой отдельное пользовательское окно, содержащее необходимые элементы для управления конкретным типом поворотного устройства.

В окне запроса оператора отображается уникальная панель управления, разработанная производителем поворотного устройства. Ее файлы хранятся в папке Program корневого каталога установки ПК Интеллект и предоставляются вместе с программным обеспечением поворотного устройства.

Для создания и настройки окна запроса оператора в ПК Интеллект:

  1. Открыть вкладку Программирование.

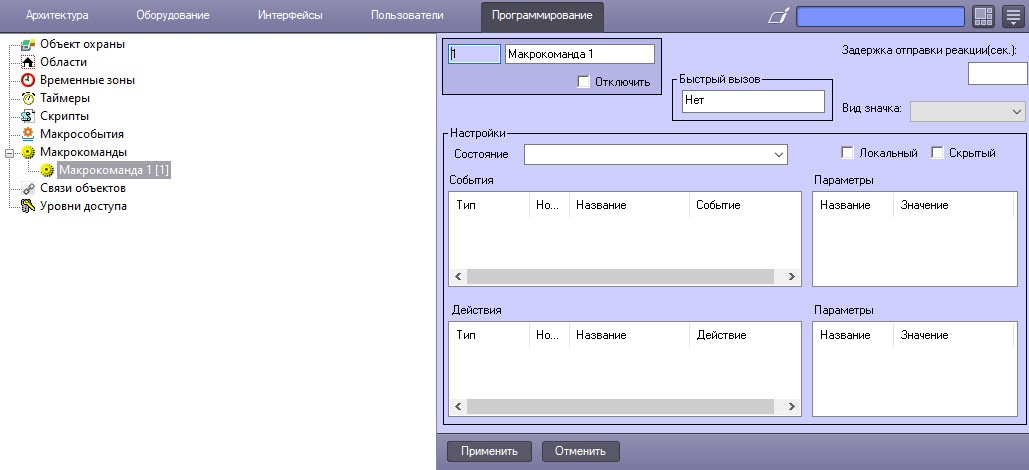

  2. Создать объект Макрокоманда на базе объекта Макрокоманда, указав только идентификационный номер и название объекта.

    Примечание

    Объект Макрокоманда требуется для обращения к программному ядру ПК Интеллект и вывода Окна запроса оператора на экран.

  3. Открыть вкладку Оборудование окна Настройка системы.

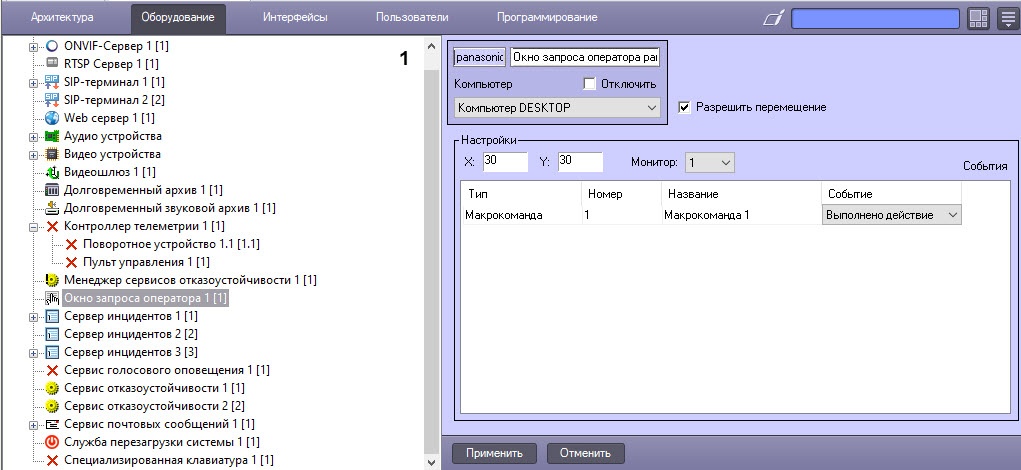

  4. Создать объект Окно запроса оператора на базе объекта Компьютер.
  5. При создании объекта Окно запроса оператора ввести имя файла (без расширения) диалогового окна, используемого для управления поворотным устройством, в поле задания идентификационного номера (1).

    Примечание

    Данный файл необходимо предварительно создать с помощью утилиты ArpEdit и разместить в папке Program директории установки ПК Интеллект (см. Создание диалоговых окон). Также примеры файлов диалоговых окон можно получить, обратившись в техническую поддержку компании ITV.

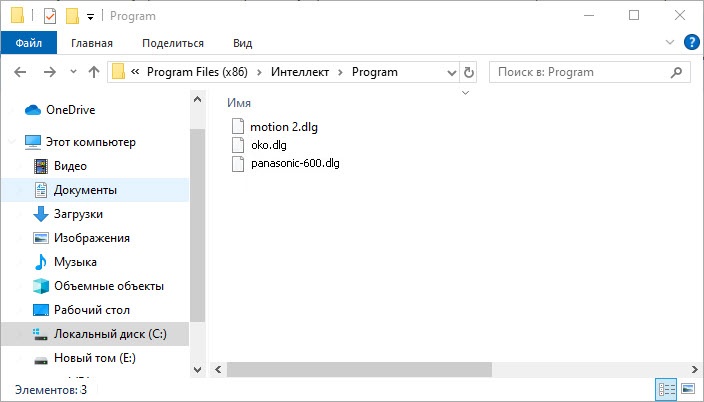

    По умолчанию объект Программы не отображается на вкладке Программирование. Чтобы он отобразился, необходимо создать параметр OldScript=1 ключа реестра HKEY_LOCAL_MACHINE\SOFTWARE\ITV\INTELLECT\ (см. Справочник ключей реестра) либо воспользоваться утилитой tweaki.exe (подробнее см. п. 19 на странице Панель настройки раздела Основная система). Затем на базе этого объекта создать объект Программа, где указать название компьютера и во Временной зоне выбрать значение Всегда. В результате папка Program создастся автоматически. В нее будут добавлены все файлы с расширением .dlg, созданные с помощью утилиты ArpEdit.

  6. Установить флажок Разрешить перемещение для активации функции перемещения окна запроса оператора на экране с помощью мыши.
  7. Указать координаты расположения окна запроса оператора на экране в полях Х и У.

    Примечание

    Значения полей X и Y совпадают с координатами расположения левого верхнего угла окна запроса оператора на экране и выражаются в процентном отношении к размерам экрана по горизонтали и вертикали соответственно.

  8. Выбрать значение Макрокоманда из раскрывающегося списка в столбце Тип.
  9. Выбрать идентификационный номер объекта Макрокоманда, созданного специально для вызова окна запроса оператора, из раскрывающегося списка в столбце Номер.
    В результате в столбце Название автоматически отобразится название выбранного объекта Макрокоманда.
  10. Выбрать Выполнено действие из раскрывающегося списка в столбце Событие.
  11. Нажать кнопку Применить.

Создание и настройка окна запроса оператора завершены.
