Создание и настройка системного объекта Реле

Системный объект Реле создается на базе объекта Устройство видеоввода.

Создание и настройка основных параметров объекта Реле выполняется в следующей последовательности:

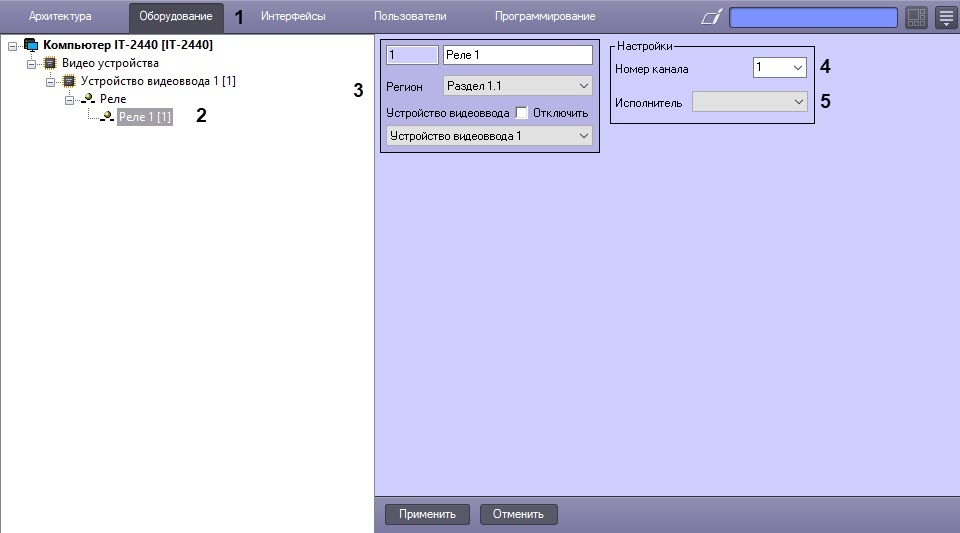

1. Необходимо перейти во вкладку Оборудование (1) панели настройки ПК Интеллект.
2. На базе объекта Устройство видеоввода требуется создать объект Реле (2) или выбрать соответствующий объект в дереве объектов во вкладке Оборудование панели настройки ПК Интеллект.


3. При создании объекта Реле необходимо указать идентификационный номер, название объекта и выбрать объект Устройство видеоввода, на основе которого создается объект Реле (3).

   Примечание

   Если используется плата лучи-реле, в настройках объекта Реле требуется указывать ту плату видеоввода, на АЦП которой установлена плата лучи-реле.
4. Выбрать номер канала в соответствии с номером выхода разъема, к которому физически подключено реле (4).

5. В раскрывающемся списке Исполнитель (5) выбрать тип исполнительного устройства, используемого на контролируемом объекте в качестве реле.
   Параметр Исполнитель требуется для выбора значка, отображаемого на интерактивной карте. Данный параметр необходим для более информативного восприятия оператором информации, отображаемой на карте в виде значков объектов, а также для оперативного вмешательства оператора в случае необходимости.
   Типы исполнителей, доступные для системного объекта Реле, представлены в таблице.

   Исполнитель	Описание
   Свет	Значок интерактивной карты для устройства, реагирующего на изменение освещенности контролируемой территории
   Сирена	Значок интерактивной карты для устройства, реагирующего на изменение звукового фона контролируемой территории
   Замок	Значок интерактивной карты для устройства, реагирующего на открытие/закрытие окна, двери и т.п.

6. Нажать кнопку Применить для сохранения всех изменений.

На этом создание и настройка объекта Реле закончено.
