Поворотными устройствами можно также управлять при помощи пультов управления – специализированных манипуляторов, подключаемых к компьютеру.

Ниже приведен пример управления видеокамерой посредством устройства Samsung SSC-2000.

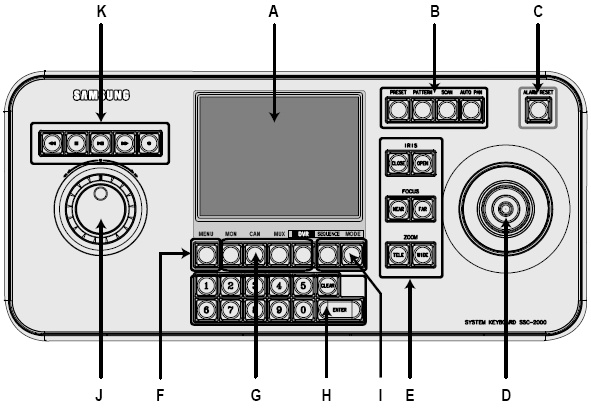

Расположение элементов управления устройства Samsung SSC-2000 представлено на рисунке:

Описание элементов управления устройства Samsung SSC-2000 приведено в таблице.

Элемент управления

Название

Функция

A

ЖК-дисплей

Отображает рабочее состояние пульта управления

B

Блок клавиш для изменения ориентации поворотного устройства видеокамеры

PRESET

PATTERN

SCAN

AUTO PAN

C

Клавиша сброса тревоги

ALARM RESET

D

Джойстик для ручного изменения ориентации поворотного устройства видеокамеры

UP

DOWN

LEFT

RIGHT

E

Блоки клавиш для управления объективом видеокамеры (диафрагма, фокус, увеличение)

IRIS CLOSE/OPEN

FOCUS NEAR/FAR

ZOOM TELE/WIDE

F

Клавиша Меню

Доступ к настройкам пульта управления

G

Клавиша для выбора устройства

MON/CAM/MUX/DVR

H

Блок цифровой клавиатуры

Используется для ввода чисел при необходимых операциях на пульте управления

I

Управление режимом работы видеокамеры

SEQUENCE

MODE

J

Регулятор в виде поворотного диска

Используется для навигации по архивным записям

K

Управление записью с видеокамеры и воспроизведением архивных записей видеокамеры

PLAY/PAUSE

STOP

FAST FORWARD

REWIND

RECORD

Примечание

Для получения более подробных сведений обратитесь к руководству пользователя для используемого устройства.
