Получение видео с подключенных по USB веб-камер через драйвер FFMPEG

Создание объекта Устройство видеоввода

Для получения видео с подключенных по USB веб-камер через драйвер FFMPEG можно добавить объект Устройство видеоввода с помощью Создание и настройка объекта Устройство видеоввода или Мастер создания IP устройств. Последний способ является предпочтительным.

Видео- и аудиоустройства не объединяются при поиске, если не интегрированы ранее через драйвер FFMPEG. Поэтому, когда в системе есть веб-камера c микрофоном, результатом поиска будут 2 устройства: одно только видео, другое только аудио. Модель Dshow video (USB camera) обнаруживает только видеоустройства. Если требуется устройство с видео и звуком, следует выбрать модель Dshow device (USB camera) и вручную отредактировать строку адреса, сформировав устройство с видео и звуком, или интегрировать устройство для того, чтобы оно сразу отображалось при поиске.

Добавление объекта Устройство видеоввода для получения видео по протоколам RTSP и RTMP через модель Dshow video (USB camera):

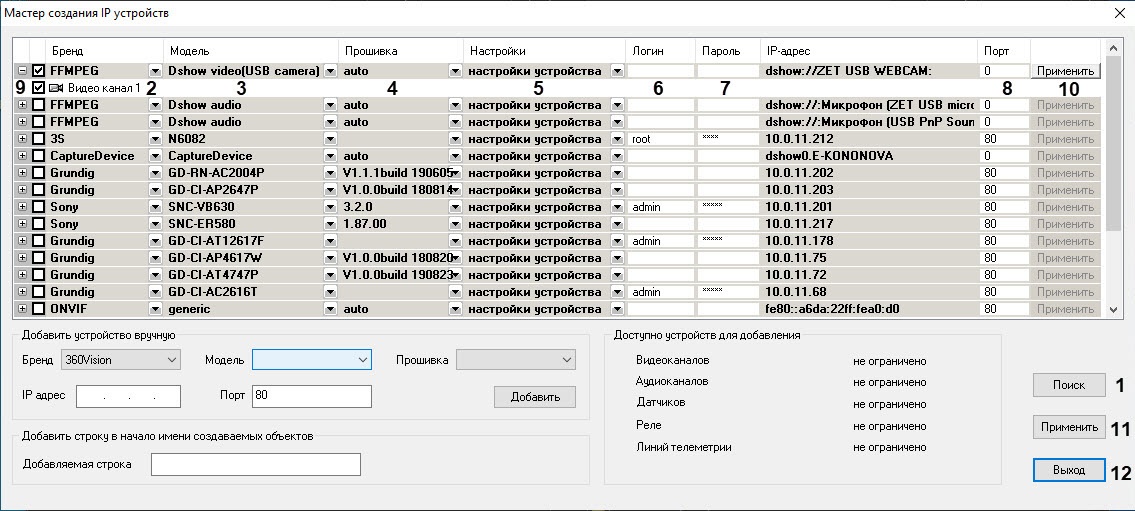

1. Открыть Мастер создания IP-устройств.

2. В списке Модель (3) выбрать Dshow video (USB camera).
3. В списке Прошивка (4) выбрать auto.
   В результате найденные устройства отобразятся в списке FFMPEG (2). Если нужное устройство не отображается, выполнить следующий шаг. Если устройство отобразилось – перейти к шагу 5.
4. Нажать кнопку Поиск (1) и дождаться завершения повторного поиска.
   При необходимости добавить устройство вручную путем создания и настройки объекта Устройство видеоввода. Формат адреса устройства см. в подразделе «Дополнительные настройки FFMPEG-устройства» ниже.
5. Из раскрывающегося списка Настройки (5) выбрать:

   1. Настройки видеосервера, если требуется при добавлении камеры переслать в нее настройки, заданные в ПК Интеллект.

   2. Настройки устройства, если следует использовать настройки устройства.

6. Ввести логин (6) и пароль (7) для подключения FFMPEG-устройства. Логин и пароль указаны в документации на подключаемое сетевое устройство. Обычно эти поля следует оставить пустыми.
7. Проверить правильность порта TCP/IP (8). При необходимости ввести в поле требуемое значение.
8. Выбрать объекты, которые следует создать на базе FFMPEG-устройства, установив соответствующие флажки (9).

   Примечание

   Подробную информацию можно прочитать на странице Мастер создания IP устройств.

9. Нажать кнопку Применить (10) для одного устройства, или кнопку Применить (11), если выбрано несколько устройств.
   В дереве объектов вкладки Оборудование будут автоматически созданы выбранные объекты.
10. Нажать кнопку Выход (12) для закрытия окна Мастер создания IP устройств.

Дополнительные настройки FFMPEG-устройства

• Строка адреса задается вручную в поле IP-адрес на панели настройки объекта Устройство видеоввода. При необходимости после двух двоеточий в строку адреса возможно включить список параметров:

  dshow(<index>)://<video_device_name>(::additional_parameters)

• Не имеет значения, какой порт выбрать, если в конфигурации несколько одинаковых типов устройств.
• По умолчанию индекс устанавливается равным "0", если не указан другой вариант. Отличный от нуля индекс используется для случаев, когда в системе одновременно подключено несколько устройств с одинаковым наименованием, например, «dshow1://USB 2.0 HD Camera», если уже есть «dshow://USB 2.0 HD Camera»​.

• Свойство additional options позволяет напрямую из продукта задавать строку, состоящую из параметров ffmpeg утилиты.
  Пример строки для получения видео с настройками отличными от настроек по умолчанию:

  pixel_format yuv420p -video_size 1280x960

• Значение свойства additional options задается​ в конце адресной строки.
  Пример строки для устройства без звука (необходимо поставить два двоеточия):

  ​dshow0://A4 TECH USB2.0 PC Camera J::-pixel_format yuyv422 -video_size 640x480

• Список настроек и список параметров этих настроек зависит от формата и конкретного устройства. Узнать набор допустимых параметров для dshow-устройств возможно с помощью следующей команды:

  ffmpeg -list_options true -f dshow -i video="<device name>"​​

Работа с многопоточными устройствами

У камеры, созданной на базе объекта Устройство видеоввода с моделью Dshow video (USB camera), есть два потока, для каждого из которых выбирается кодек:

• YUV422 – кодек, предназначенный для потока детектора,
• MJPEG/MPEG4 – кодек для отправки по сети или сохранения в архив.

Форматы Dshow video (USB camera)

Поддерживаемые форматы Dshow video (USB camera):

• RAWVIDEO/RGB24BGR24 (bgr24),
• YUV422 (yuyv422)​,
• YUV420P (yuv420p),
• MJPEG (mjpeg),
• H.264 (h264),
• H.265 (h265, hevc).
