Назначение

Статистика состояний предназначена для мониторинга количества объектов, находящихся в заданных состояниях.

Перечень функций

Статистика состояний обеспечивает отображение количества объектов выбранного типа, находящихся в том или ином состоянии, в таблице и на графике.

Описание интерфейса

Интерфейс окна Статистика состояний представлен на рисунках:

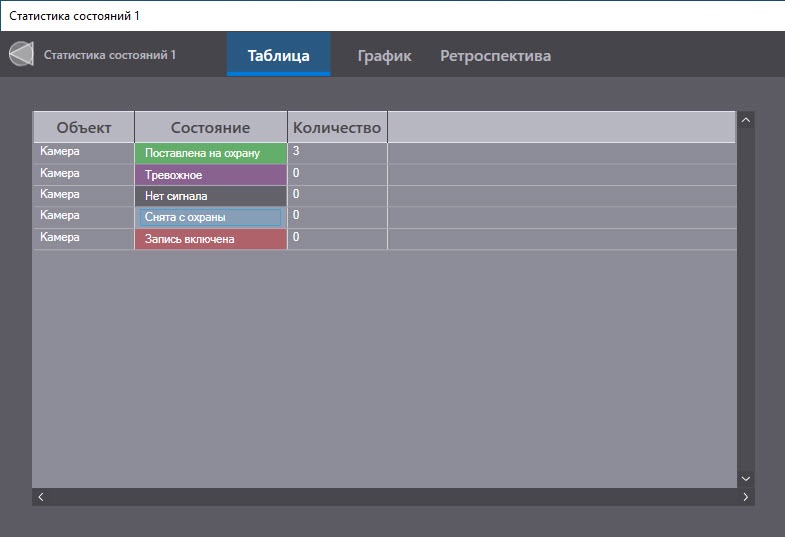

На вкладке Таблица отображается список состояний и количество объектов в каждом из состояний.

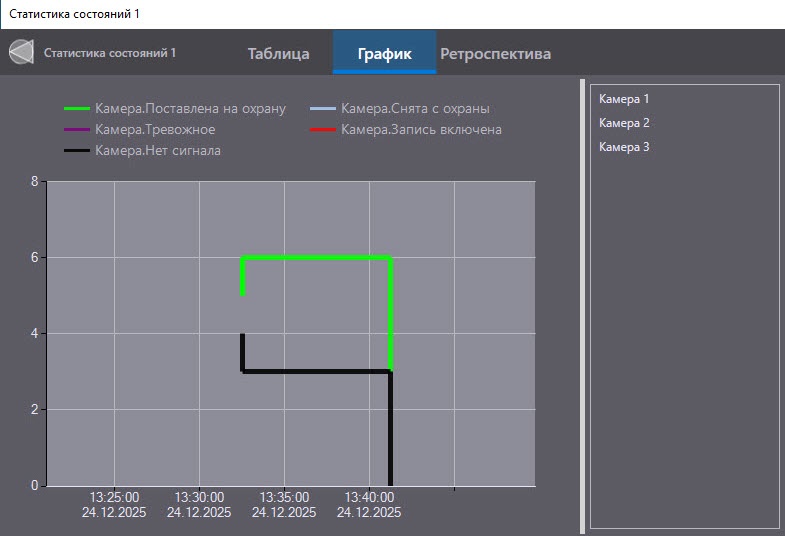

На вкладке График показано изменение состояний объектов. Рядом с графиком, в правой части окна, выводится список объектов, которые в данный момент находятся в определенных состояниях. На горизонтальной оси отмечено время и дата, на вертикальной – количество объектов. Расшифровка цветовых обозначений приведена сверху от графика.

Выбор объектов и количества точек на графике задается на этапе настройки система (см. Выбор объектов для включения в статистику состояний и настройка количества точек).

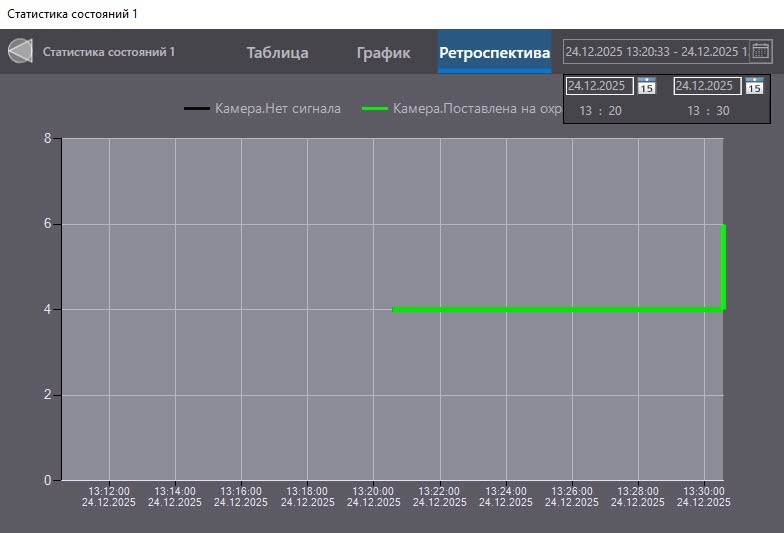

На вкладке Ретроспектива отображается график состояний за промежуток времени, выбранный в календаре в правом верхнем углу. Обозначения осей совпадают с обозначениями на вкладке График.
