Настройка параметров

Для создания детектора близкостоящих людей необходимо:

  1. Создать Детектор позы (см. Настройка детектора позы).
  2. Под детектором позы нажать Создать... → Детектор близкостоящих людей.

По умолчанию детектор близкостоящих людей генерирует событие при соприкосновении рамок «скелетов» людей.

Примечание

Рамки в интерфейсе не показываются, обычно они чуть больше габаритов «скелетов».

При необходимости можно изменить настройки параметров детектора, которые указаны в таблице:

ПараметрЗначениеОписание
Другое
Включить
Да

По умолчанию детектор включен. Для отключения установить значение Нет

Нет
ИмяДетектор близкостоящих людей

Ввести имя детектора или оставить имя по умолчанию

ТипДетектор близкостоящих людейНазвание типа детектора (нередактируемое поле)
Основные настройки
Длина калибровочного столба1,7

Ввести в метрах средний рост человека, по которому выставлены калибровочные столбы. Значение должно быть в диапазоне [0, 3]

Количество кадров для анализа и вывода4

Задать минимальное количество кадров, на которых детектор должен обнаружить соответствующую позу или поведение, чтобы генерировать событие. Значение должно быть в диапазоне [1, 20]. Рекомендуемое значение (по умолчанию) – 2.
Увеличение значения может помочь исключить ложные события, но повышает риск пропусков. Уменьшение значения может помочь снизить пропуски, но увеличит вероятность ложных событий

Чувствительность дистанции2

Задать расстояние между людьми в метрах, при котором должно возникать событие. Оно будет генерироваться, если расстояние между людьми в кадре равно или меньше, чем заданное. Значение должно быть в диапазоне [0, 20]

Для сохранения изменений параметров детектора нажать на кнопку Применить . Для отмены изменений нажать на кнопку Отмена .

Настройка области детектирования

Для настройки области детектирования необходимо:

  1. Кликнуть по окну предварительного просмотра.
  2. Выбрать пункт Область детектирования.

  3. С помощью узловых точек  задать область.

    Примечание

    • Для удобства настройки кадр видеоизображения можно «заморозить», для этого необходимо нажать на кнопку . Повторное нажатие данной кнопки отменит действие.
    • Для скрытия области детектирования необходимо нажать на кнопку . Повторное нажатие данной кнопки вновь отобразит область.
    • Для удаления области необходимо нажать на кнопку .
  4. Нажать на кнопку Применить .

Настройка области детектирования завершена.

Настройка перспективы кадра

Если требуется изменить расстояние, которое должно генерировать событие, необходимо настроить перспективу кадра:

Внимание!

Для вертикально ориентированных сцен (коридор, торговый ряд, складской ряд и т.д.) рекомендуется выполнять настройку перспективы в любом случае.

  1. В окне предварительного просмотра нажать кнопку .
  2. Кликнуть по окну предварительного просмотра.
  3. Выбрать пункт Калибровочный столб.

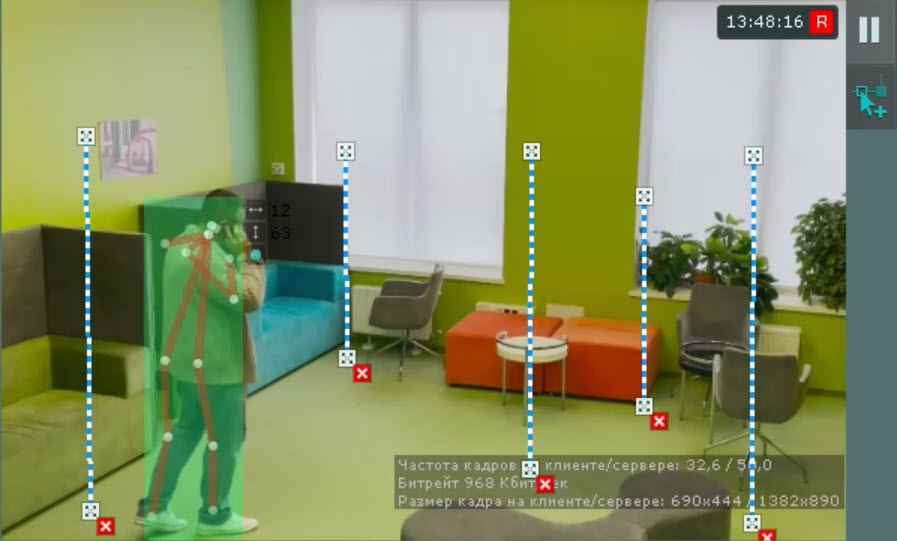

  4. Визуально задать размеры одного и того же объекта в разных частях кадра:

    • Для создания калибровочного столба необходимо добавить две узловые точки, кликнув левой кнопкой мыши по видеоизображению.

    • Следует задать не менее трех калибровочных столбов. Нижние узловые точки любых трёх столбов не должны располагаться на одной линии (горизонтальной, вертикальной, наклонной и т.д).

    • Размер столба должен примерно соответствовать среднему росту человека в данной точке кадра.

    • Изменение размеров столба происходит при растягивании узловых точек , перемещение − методом Drag-and-drop.

      Внимание!

      При настройке калибровочных столбов необходимо соблюдать следующие условия:

      1. столбы, которые находятся на одинаковом удалении от объектива камеры, должны быть одного размера;
      2. все основания столбов должны лежать на одной плоскости (например, пол);
      3. в сложных сценах для повышения точности работы детектора рекомендуется добавлять более трех столбов;
      4. в частях кадра, где наблюдается вертикальное искажение объектива, столбы должны быть параллельны ближайшим заведомо вертикальным объектам (например, дверь, шкаф);
      5. при настройке вертикально ориентированных сцен (коридор, торговый ряд, складской ряд и т.д.) расстановка столбов должна образовывать треугольники.

      Примечание

      • Для удобства настройки кадр видеоизображения можно «заморозить», для этого необходимо нажать на кнопку . Повторное нажатие данной кнопки отменит действие.
      • Область детектирования отображается по умолчанию. Для ее скрытия необходимо нажать на кнопку . Повторное нажатие данной кнопки вновь отобразит область.
      • Для удаления отрезка необходимо нажать на кнопку .
  5. Нажать на кнопку Применить .

Настройка детектора близкостоящих людей завершена.
