Настройка параметров

Для создания детектора Пересечение линии необходимо:

  1. Создать требуемый детектор и задать его общие параметры (см. Конфигурирование детекторов и их поддетекторов).
  2. Под созданным детектором нажать Создать... → Пересечение линии.

По умолчанию детектор включен и настроен на генерирование событий, когда объект пересекает виртуальную линию.

При необходимости можно изменить настройки параметров детектора, которые указаны в таблице:

ПараметрЗначениеОписание
Другое
ВключитьДаПо умолчанию детектор включен. Для отключения установить значение Нет
Нет
ИмяПересечение линииВвести имя детектора или оставить имя по умолчанию
ТипПересечение линииНазвание типа детектора (нередактируемое поле)
Основные настройки
Класс объектаВсе классы

Выбрать класс объекта, который должен генерировать событие. По умолчанию выбрано значение Все классы

Примечание

  • При создании детектора Пересечение линии под детектором Трекер объектов при выборе значения Человек не будет событий, если трекер определил движение нескольких людей рядом.
  • При создании детектора Пересечение линии под детекторами категорий Категория: Лица и Категория: Транспортные средства Класс объекта должен иметь значение Все классы.
Транспортное средство
Человек
Максимальная высота объекта100

Задать максимальную высоту объекта для генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Внимание!

В настройках детектора Трекер объектов и Пересечение линии значения максимальной высоты объекта должны быть равны.

Максимальная скорость500

Задать максимальную скорость объекта в секунду для генерации события от детектора. Значение должно быть в диапазоне [0, 500]

Примечание

  • В ПК Интеллект X скорость является условной величиной, при вычислении которой используются величины разных размерностей. Алгоритм расчета скорости учитывает как ширину кадра, так и его высоту.
  • Для визуального понимания значений скорости рекомендуется перейти к заданию скорости при поиске в архиве (см. Настройка минимальной и максимальной скорости объекта).
Максимальная ширина объекта100

Задать максимальную ширину объекта для генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Внимание!

В настройках детектора Трекер объектов и Пересечение линии значения максимальной ширины объекта должны быть равны.

Минимальная высота объекта0,1

Задать минимальную высоту объекта для генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Внимание!

В настройках детектора Трекер объектов и Пересечение линии значения минимальной высоты объекта должны быть равны.

Минимальная скорость0

Задать минимальную скорость объекта в секунду для генерации события от детектора. Значение должно быть в диапазоне [0, 500]

Примечание

  • В ПК Интеллект X скорость является условной величиной, при вычислении которой используются величины разных размерностей. Алгоритм расчета скорости учитывает как ширину кадра, так и его высоту.
  • Для визуального понимания значений скорости рекомендуется перейти к заданию скорости при поиске в архиве (см. Настройка минимальной и максимальной скорости объекта).
Минимальная ширина объекта0,1

Задать минимальную ширину объекта для генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Внимание!

В настройках детектора Трекер объектов и Пересечение линии значения минимальной ширины объекта должны быть равны.

Расширенные настройки
Отступ по X15

Указать отступ по осям X и Y в процентах от площади трека, чтобы получать события из заданной области. Значения должны быть в диапазоне [1, 40]

Отступ по Y10

По умолчанию весь кадр является областью детектирования. При необходимости в окне предварительного просмотра задать одну или несколько областей игнорирования (см. Настройка области игнорирования).

Для сохранения изменений параметров детектора нажать на кнопку Применить . Для отмены изменений нажать на кнопку Отмена .

Настройка виртуальной линии

Для настройки виртуальной линии необходимо:

  1. В окне предварительного просмотра:

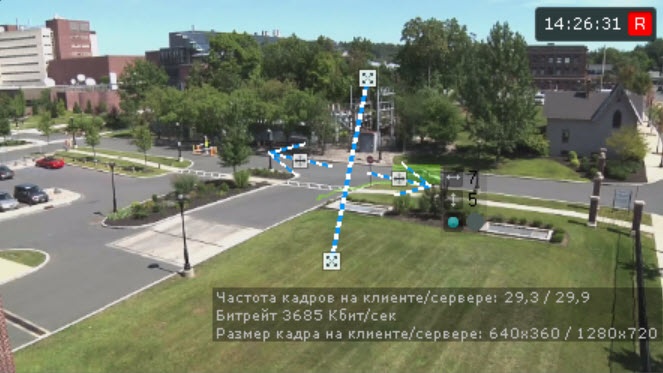

    1. Настроить концевые точки линии :

      Примечание

      • Концевые точки соединяются двухцветной пунктирной линией. Направления движения объекта через линию обозначаются пунктирными стрелками.
      • Для удобства настройки кадр видеоизображения можно «заморозить». Для этого необходимо нажать на кнопку . Повторное нажатие данной кнопки отменит действие.
      • Для того, чтобы скрыть виртуальную линию, нажать на кнопку . Повторное нажатие данной кнопки отобразит линию.

      Операция

      Результат операции

      Навести курсор на концевую точку и, удерживая левую кнопку мыши нажатой, переместить мышь

      Перемещение концевой точки линии

      Навести курсор на линию и, удерживая левую кнопку мыши нажатой, переместить мышьПеремещение линии

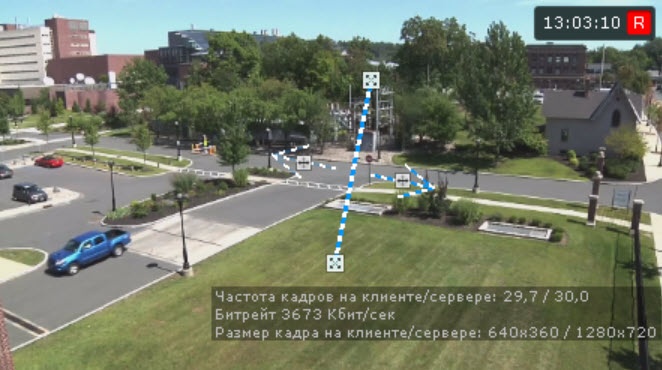

    2. По умолчанию отслеживаются оба направления движения объекта через линию. Чтобы приостановить детектирование по требуемому направлению, следует нажать на кнопку , соответствующую этому направлению.

      Внимание!

      • Для детектирования должно быть выбрано хотя бы одно направление.
      • Неотслеживаемое направление движения объекта характеризуется стрелкой пониженной яркости.
  2. В кадре могут возникать ситуации частого движения одного и того же объекта около виртуальной линии, в результате которого формируются излишние события. В этой ситуации рекомендуется задать область трека объекта, которая должна полностью пересечь линию для получения события от детектора. Для этого необходимо задать в параметрах детектора отступ области по осям X и Y в процентах от ширины и высоты трека.
    Настройка отступов по осям X и Y зависит от параметра Положение камеры у детектора, под которым создан детектор Пересечение линии. Например, параметр Положение камеры есть у детектора Трекер объектов (см. Настройка детектора Трекер объектов).
    1. При положении камеры Потолок:

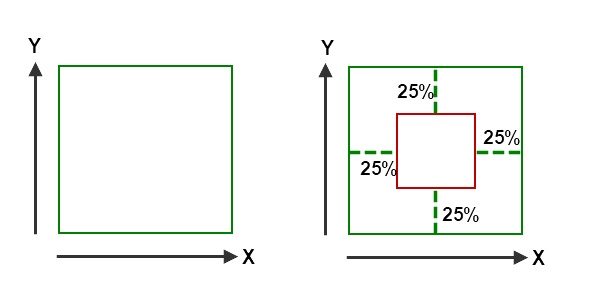

      К примеру, зеленый прямоугольник − это трек объекта. При задании отступа по X и Y в 25% событие начала срабатывания будет возникать при начале пересечения линии красным прямоугольником, а событие окончания срабатывания − когда красный прямоугольник полностью пересечет заданную линию.
    2. При положении камеры Стена:

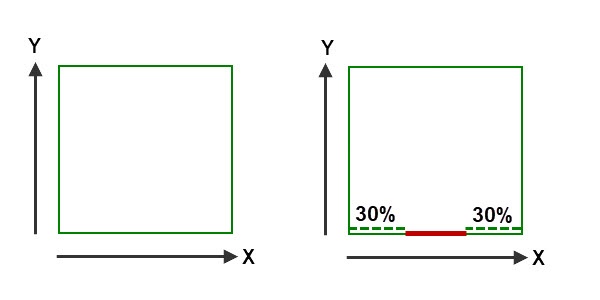

      Зеленый прямоугольник − это трек объекта. При задании отступа по X в 30%:
      1. событие начала и окончания срабатывания будут возникать одновременно, если линию, заданную горизонтально по кадру, красный отрезок будет пересекать в вертикальном направлении (вверх/вниз по кадру).
      2. если линию, заданную вертикально по кадру, красный отрезок будет пересекать в горизонтальном направлении (слева/направо по кадру или наоборот), то событие начала срабатывания будет возникать при начале пересечения линии красным отрезком, а событие окончания срабатывания − когда красный отрезок полностью пересечет заданную линию. Промежуток времени между обоими событиями будет зависеть от длины отрезка и скорости движения объекта.


  3. Нажать на кнопку Применить. Для отмены изменений нажать на кнопку Отмена.

Настройка детектора Пересечение линии завершена.
