Для настройки объекта модуля интеграции Модуль управления ИСО "ОРИОН" необходимо:

  1. Перейти на панель настроек объекта Модуль управления ИСО "ОРИОН".
  2. В поле Адрес приема сообщений указать IP адрес компьютера, где запущен ПК Интеллект X.
  3. В поле Адрес ядра указать IP адрес компьютера, где запущено ядро опроса.
  4. В поле Алгоритм из выпадающего списка выбрать режим работы модуля интеграции Модуль управления ИСО "ОРИОН":
    Режим работыОписание
    Синхронизация

    Двусторонняя синхронизация оборудования. При установлении связи с ядром опроса дерево устройств, найденное ядром, переносится в ПК Интеллект X

    Совместная работа

    В этом режиме конфигурация ядра и заполнение таблиц осуществляется с помощью иного программного обеспечения. При подключении к ядру опроса ПК Интеллект X получает от него дерево устройств и в дежурном режиме протоколирует события. Управление исполнительными элементами устройствам из ПК Интеллект X возможно только в том случае, если это не противоречит работе другого программного обеспечения

  5. Если используется режим работы Синхронизация, то в поле Количество портов указать количество COM-портов, которые должны быть заведены в ядре опроса.
  6. В поле Порт приема сообщений указать значение порта, через который следует получать события от ядра опроса. Рекомендуется использовать порт 8090 (по умолчанию).
  7. В поле Порт ядра указать значение, соответствующее номеру порта ядра опроса. Рекомендуется использовать порт 8080 (по умолчанию).
  8. Для сохранения изменений нажать на кнопку Применить.

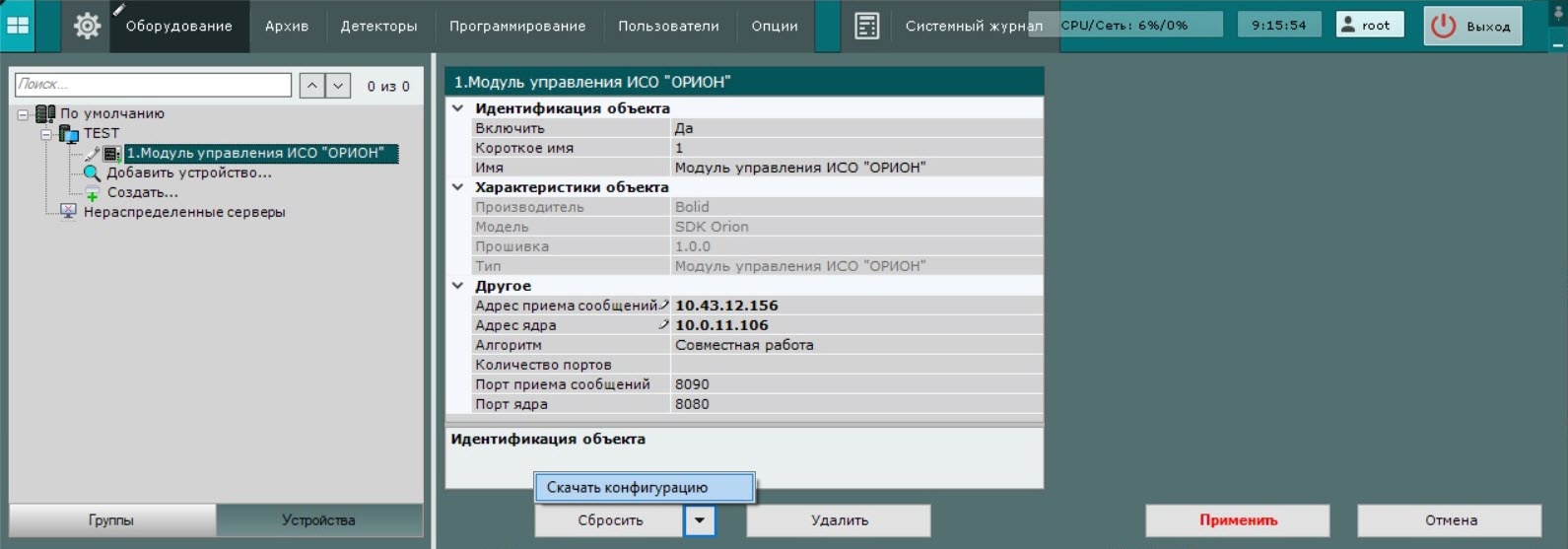

  9. Для автоматической загрузки конфигурации и построения дерева оборудования нажать на кнопку  и выбрать из выпадающего списка Скачать конфигурацию.

    Внимание!

    При работе ядра опроса с С2000-Ethernet (см. Настройка порта модуля интеграции Модуль управления ИСО "ОРИОН") нужно скачивать конфигурацию с задержкой в 1-2 минуты после применения настроек порта.

  10. Нажать на кнопку Применить.

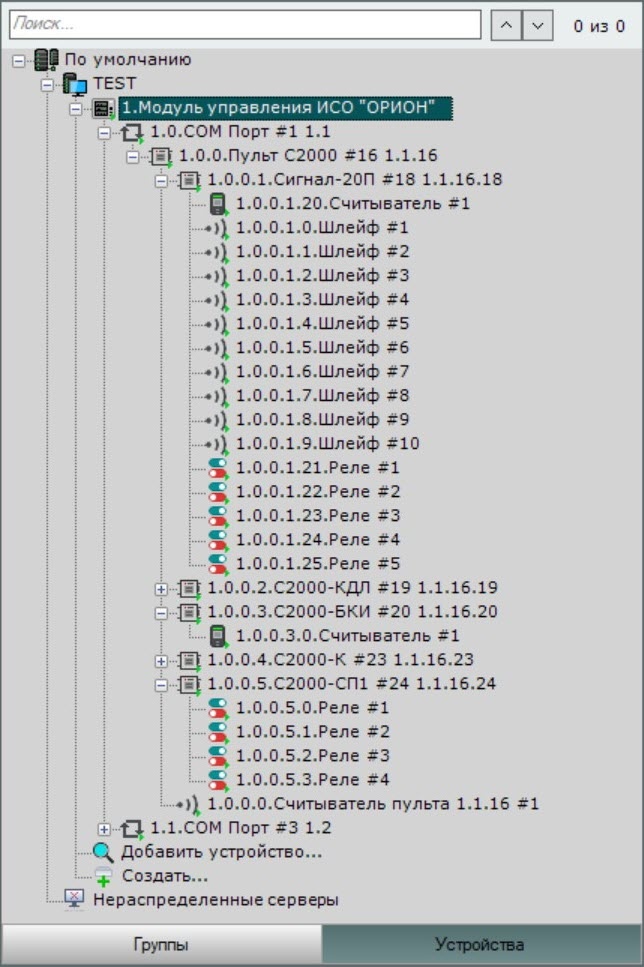

Настройка объекта модуля интеграции Модуль управления ИСО "ОРИОН" завершена. В результате будет построено дерево оборудования следующего вида:
