Настройка SIP-устройства

Прежде чем выполнять настройку подключения SIP-устройства в ПК Интеллект, необходимо настроить само устройство. Настройка каждого SIP-устройства осуществляется индивидуально в соответствии с документацией производителя, однако всегда необходимо выполнить следующие основные действия:

  1. Указать IP-адрес Сервера ПК Интеллект в качестве SIP-сервера.
  2. Проверить или задать идентификационный номер SIP-устройства (номер для звонков).
  3. Задать пароль для подключения к SIP-серверу.
  4. Если SIP-устройство не поддерживает набор номера с клавиатуры и имеет только одну кнопку для звонка консьержу, следует настроить звонок по этой кнопке оператору ПК Интеллект (см. Настройка SIP-операторов).

Настройка подключения SIP-устройства в ПК Интеллект

Настройка подключения SIP-устройств к SIP-серверу ПК Интеллект осуществляется следующим образом:

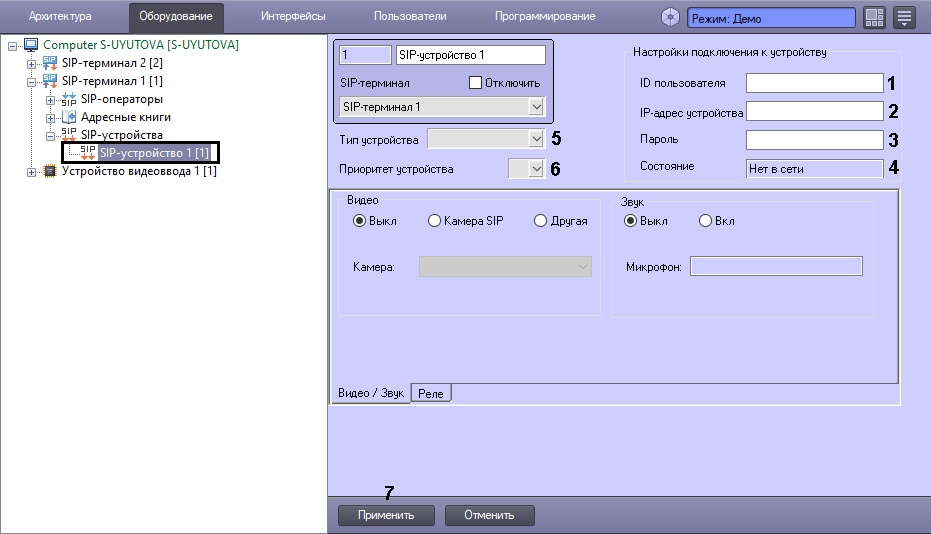

  1. Создать объект SIP-устройство на базе объекта SIP-терминал типа SIP-сервер (1).
  2. В поле ID пользователя (1) ввести идентификационный номер SIP-устройства, т.е. номер, по которому на него можно позвонить.
  3. В поле IP-адрес устройства (2) указать IP-адрес SIP-устройства. Если отправка данных на SIP-устройство не планируется, данное поле заполнять необязательно.
  4. В поле Пароль (3) ввести пароль, заданный на SIP-устройстве. Подключение к SIP-устройству с заданным идентификатором будет выполнено при условии совпадения паролей на устройстве и в ПК Интеллект.
  5. В поле Состояние (4) отображается текущий статус SIP-устройства.
  6. Из раскрывающегося списка Тип устройства (5) выбрать тип значка для отображения устройства на Карте.
  7. Из раскрывающегося списка Приоритет устройства (6) выбрать приоритет вызова от данного устройства в окне входящих вызовов SIP-панели. Чем меньше число, тем больше приоритет и, соответственно, выше отображение в списке. Если поле оставлено пустым, то приоритет считается минимальным. Вызовы от устройств с одинаковым приоритетом будут сортироваться по времени поступления звонка.
  8. Нажать на кнопку Применить (7).

Настройка видео и звука

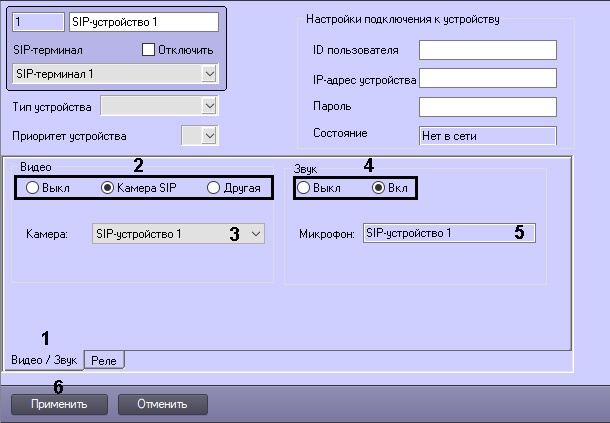

Настройка видео и звука SIP-устройства осуществляется в следующем порядке:

  1. Перейти на вкладку Видео / звук (1) на панели настройки объекта SIP-устройство.
  2. Установить переключатель Видео (2) в положение, соответствующее используемой видеокамере для звонков:
    1. Выкл – видео при звонке не используется.
    2. Камера SIP – используется камера SIP-устройства, подключаемая по протоколу SIP. Если в раскрывающемся списке Камера (3) по умолчанию выбрано неверное устройство, следует изменить выбор. Соответствующий объект Камера может не быть создан в дереве объектов ПК Интеллект на данном шаге, в этом случае он будет создан автоматически после нажатия кнопки Применить.
    3. Другая – используется любая другая камера из дерева оборудования ПК Интеллект. В этом случае следует выбрать название требуемого объекта Камера из раскрывающегося списка Камера (3).
  3. Установить переключатель Звук (4) в положение, соответствующее используемому для звонков микрофону:
    1. Выкл – звук при звонке не используется.
    2. Вкл – при звонке используется микрофон SIP-устройства, отображаемый в информационном поле Микрофон (5). Соответствующий объект Микрофон может не быть создан в дереве объектов ПК Интеллект на данном шаге, в этом случае он будет создан автоматически после нажатия кнопки Применить.

  4. Нажать на кнопку Применить (6).

    Примечание

    В случае необходимости в дереве объектов ПК Интеллект будут автоматически созданы предварительно настроенные недостающие объекты Камера и Микрофон.

Настройка тоновых DTMF команд

Настройка отправки тоновых сообщений на SIP-устройство (например, комбинации для открытия двери) осуществляется посредством настройки реле.

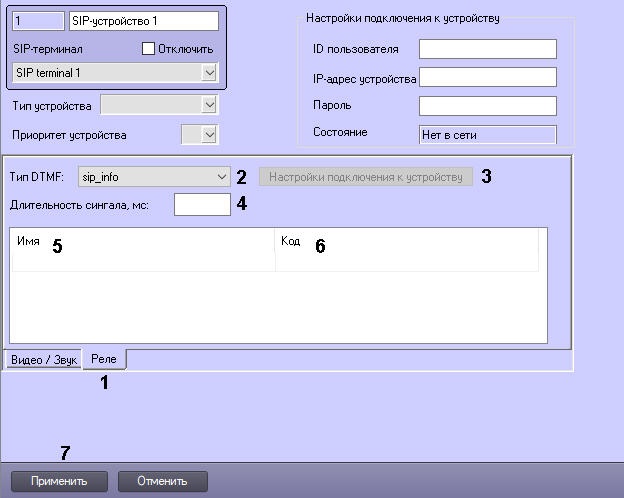

Настройка реле SIP-устройства осуществляется в следующем порядке:

  1. Перейти на вкладку Реле (1) на панели настройки объекта SIP-устройство.
  2. Из раскрывающегося списка Тип DTMF (2) выбрать тип тонового сигнала:
    1. sip_info – сигналы передаются в сообщении INFO протокола SIP.
    2. sip_notify – сигналы передаются в сообщении NOTIFY протокола SIP.
    3. in_band – сигнал передается как обычный звук в аудиопотоке.
    4. http_bas – сигналы передаются по протоколу HTTP. При выборе данного типа тонового сигнала станет активной кнопка Настройки подключения к устройству (3). При нажатии на кнопку откроется окно настройки подключения:

      В нём необходимо указать Логин, Пароль и IP-адрес SIP-устройства. Если порт отличается от фактического (например, 8180, а не 80), то в поле IP-адрес необходимо также указать порт. Если поле IP-адрес оставить пустым, то IP-адрес будет браться из сессии, а порт – 80.
  3. В поле Длительность сигнала, мс (4) ввести период в миллисекундах, в течение которого необходимо послать DTMF-сигнал. Недоступно при выборе тонового сигнала http_bas.
  4. В поле Имя (5) ввести название команды, которое будет отображаться на SIP-панели.

  5. В поле Код (6) ввести уникальный код команды.

    Примечание

    Если используется тип тонового сигнала http_bas, то необходимо в поле Код ввести запрос согласно документации SIP-устройства, например: GET access​/general​/lock​/open​/remote​/accepted​/1

  6. Нажать на кнопку Применить (7).

    Примечание

    В дереве оборудования ПК Интеллект будет создан соответствующий объект Реле.

Настройка SIP-устройства SIP-сервера ПК Интеллект завершена.
