Настройка ячеек

После выбора или создания раскладки следует настроить расположение и размер ячеек и добавить в них Окна видеонаблюдения.

Выбор количества и формы ячеек осуществляется одним из следующих способов или обоими одновременно:

  1. В раскрывающемся списке Раскладки выбрать форму раскладки.

    При выборе пункта Произвольная раскладка будет открыто окно для указания количества ячеек в раскладке по вертикали и горизонтали.
  2. Настроить форму раскладки вручную с помощью кнопок <, >, ∨, ∧. Данные кнопки расширяют ячейку на 1 позицию в соответствующем направлении.
    Для того чтобы удалить лишние пустые ячейки по границе необходимо в раскрывающемся списке Раскладки выбрать Удалить пустые по границе.

Примечание.

Разделители между ячейками имеют ширину 2 пикселя.

Добавление камер на раскладку

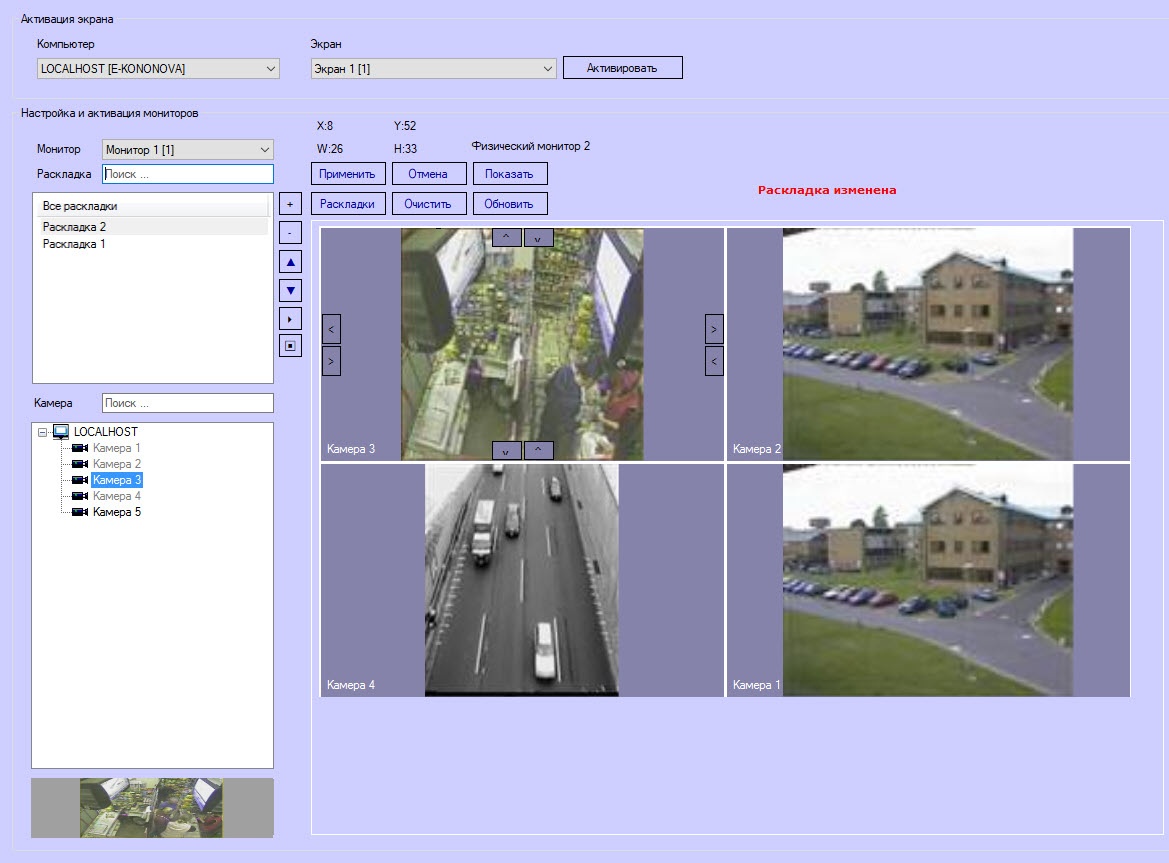

После настройки формы и количества ячеек следует добавить Окна видеонаблюдения на раскладку, для этого необходимо перетащить камеры из списка (1) в ячейку раскладки левой кнопкой мыши. В списке (1) отображаются камеры, выбранные на панели настройки объекта(-ов) Монитор (см. Выбор и настройка видеокамер), созданных на базе выбранного объекта Экран (см. Выбор и активация экрана).

Особенности добавления камер на раскладку:

  • Окно видеонаблюдения одной камеры можно добавить на раскладку только один раз. Добавленные на выбранную раскладку камеры отображаются в списке серым цветом.
  • Если перетащить камеру на ячейку, в которой уже отображается какое-либо Окно видеонаблюдения, то появится выбор: Заменить текущую камеру в ячейке на перетаскиваемую или Добавить новую камеру в свободную ячейку без замены:
  • Для поиска камеры следует ввести часть имени или идентификатор камеры в поле Камера, после чего первая найденная камера будет выделена в списке. Для перехода к следующему результату нажать Enter на клавиатуре.

    Примечание.

    Если не выбрана ни одна раскладка, в частности, если при поиске раскладки не найдено ни одного совпадения, камеры в списке не отображаются.

  • Чтобы отобразить настроенную раскладку на Мониторе видеонаблюдения, не сохраняя ее, следует нажать на кнопку Показать (2).
  • Если раскладка была создана в Менеджере экранов, то в Окнах видеонаблюдения отображаются кадры, полученные с видеокамеры в момент добавления на раскладку. Если раскладка была создана средствами Монитора видеонаблюдения, то чтобы отобразить в Окнах видеонаблюдения такие кадры, необходимо нажать на кнопку Обновить (3).
  • Чтобы удалить с раскладки все ячейки, нажать на кнопку Очистить (4).
  • Чтобы сохранить раскладку, нажать на кнопку Применить (5).
  • Чтобы отменить сделанный изменения и вернуться к последней сохраненной раскладке, следует нажать на кнопку Отменить (6).

Внимание!

Если после изменения раскладки выбрать другую раскладку, другой Монитор или другой Экран, то внесенные изменения автоматически сохранятся, и их нельзя будет отменить.
