Внимание!

Объект PS-RTP Сервер был исключен с ПК Интеллект начиная с версии 4.11.3.

PS-RTP Сервер позволяет реализовать в ПК Интеллект следующие функциональные возможности:

  1. Выполнять из стороннего ПО управление камерами, телеметрией, лучами и реле, настроенными в ПК Интеллект, по протоколу GB28181.
  2. Просматривать живое и архивное видео в стороннем ПО.
  3. Ограничивать доступа к перечисленным выше функциям в зависимости от прав пользователя.

При этом ПК Интеллект выступает в роли сервера нижнего уровня (subserver) в иерархии серверов. Если ПК Интеллект должен выступать в роли сервера верхнего уровня (supserver), необходимо настроить подключение устройств по протоколу GB/T28181.

Настройка PS-RTP сервера выполняется следующим образом:

  1. Создать объект PS-RTP Сервер на базе объекта Компьютер на вкладке Оборудование диалогового окна Настройка системы.

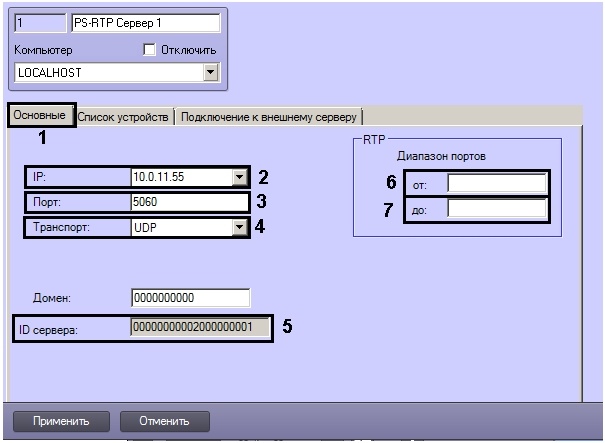

  2. В правой части диалогового окна Настройка системы будет отображена панель настройки данного объекта на вкладке Основные (1). Здесь задаются параметры сервера PS-RTP как сервера нижнего уровня.
  3. Выбрать из раскрывающегося списка IP: адрес сетевого интерфейса, через который будет осуществляться доступ стороннего ПО к PS-RTP серверу по протоколу GB28181 (2).
  4. В поле Порт ввести номер порта, к которому будет подключаться по протоколу GB28181 стороннее ПО (3).
  5. Из раскрывающегося списка Транспорт выбрать требуемый транспортный протокол для передачи данных: UDP или TCP (4).
  6. В поле ID сервера указан идентификатор сервера Интеллект, который используется в стороннем ПО для подключения к RS-RTP серверу по протоколу GB28181 (5).
  7. Задать используемый модулем диапазон портов RTP в полях от: (6) и до: (7).
  8. Задать список объектов, доступ к которым должен обеспечивать Сервер RS-RTP, следующим образом:

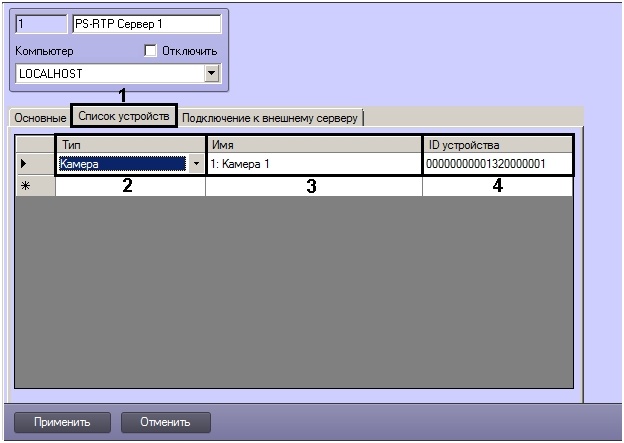

    1. Перейти на вкладку Список устройств (1).
    2. Из раскрывающегося списка Тип выбрать тип объекта, созданного в дереве оборудования ПК Интеллект (2).
    3. Из раскрывающегося списка Имя выбрать название требуемого объекта (3).
    4. В поле ID устройства отобразится идентификатор устройства, который будет использоваться в стороннем ПО для управления объектов по протоколу GB28181 (4).
    5. Повторить шаги b-d для всех требуемых устройств.
  9. Задать параметры подключения ПК Интеллект к внешнему серверу верхнего уровня:

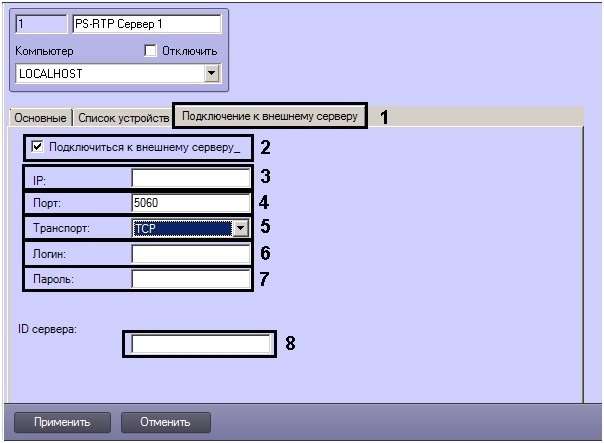

    1. Перейти на вкладку Подключение к внешнему серверу (1).
    2. Установить флажок Подключитьсяк внешнему серверу (2). В результате станут доступными для редактирования параметры подключения к внешнему серверу.
    3. В поле IP ввести IP-адрес внешнего сервера (2).
    4. В поле Порт: ввести порт для подключения к внешнему серверу (3).
    5. В поле Транспорт выбрать транспортный протокол, используемый при подключении к внешнему серверу (5).
    6. В поле Логин: ввести имя пользователя для подключения к внешнему серверу (6).
    7. В поле Пароль ввести пароль для подключения к внешнему серверу (7).
    8. В поле ID сервера ввести идентификатор внешнего сервера по протоколу GB28181 (8).
  10. Для сохранения настроек нажать на кнопку Применить.

Настройка RS-RTP сервера завершена.
