Настройка детектора движения в области

Детектор движения в области – это детектор VMDA, срабатывающий при совершении объектом (объектами) определенных действий в виртуальной области, находящейся в поле зрения видеокамеры.

Для настройки детектора движения в области выполнить следующие действия:

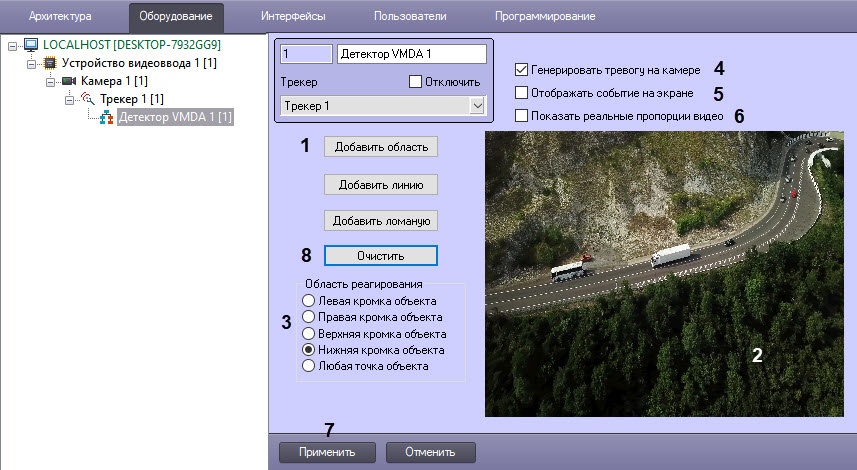

Перейти на панель настройки объекта Детектор VMDA.
Нажать кнопку Добавить область (1).
В поле предварительного просмотра видео (3) последовательно задать нажатием левой кнопки мыши узловые точки области, ситуацию в которой требуется анализировать. Возможно добавление только одной области. При попытке добавить вторую область первая будет удалена.

Выполнить необходимые действия с областью:

Действие	Результат
Кликнуть левой кнопкой мыши в окне видеонаблюдения	Добавление узловой точки области
Навести курсор на угловую точку и, удерживая левую кнопку мыши нажатой, переместить мышь	Перемещение узловой точки области
Навести курсор на угловую точку и нажать правую кнопку мыши	Удаление линии. При наличии трёх узловых точек удаляется вся область

Для выбора типа объекта, для которого будет действовать детектор, необходимо нажать на значок . Доступные типы объектов:
1. Любой объект. Детектор срабатывает на любой объект.
2. Человек. Детектор срабатывает на объект, ширина которого меньше высоты.
3. Автомобиль. Детектор срабатывает на объект, ширина которого больше высоты.
  Примечание.
  Также при помощи скриптов и ключей реестра можно настроить обнаружение объектов следующих типов: человек, машина, шум, принесенный предмет, унесенный предмет, другое. Подробнее см. Руководство по созданию скриптов (программирование), раздел CAM_VMDA_DETECTOR Детектор VMDA.
  Еще более точная классификация типов объектов возможна с помощью нейрофильтров – см. Настройка нейрофильтра.
Для выбора типа детектора необходимо нажать на значок . Доступные типы детектора:
1. Любое движение в зоне. Детектор срабатывает при любом движении в области
2. Вход в зону. Детектор срабатывает при входе объекта в область
3. Выход из зоны. Детектор срабатывает при выходе объекта из области
4. Появление в зоне. Детектор срабатывает при появлении объекта в области
5. Исчезновение в зоне. Детектор срабатывает при исчезновении объекта в области
6. Остановка в зоне. Детектор срабатывает при остановке объекта в области
7. Нахождение в зоне более 10 сек. Детектор срабатывает при нахождении объекта в области более 10 сек. Данное время можно настроить с помощью ключа реестра LongInZoneTimeout (см. Справочник ключей реестра).
8. Оставленный предмет. Детектор срабатывает при обнаружении оставленного предмета в области
  Примечание
  Для работы детектора Оставленного предмета необходимо, чтобы в настройках Трекера стоял флажок Детекция оставленных предметов (см. Создание и настройка объекта Трекер).
Для выбора цвета объекта, на который должен срабатывать детектор, нажать значок . Будет открыта палитра выбора цвета. Обвести требуемый диапазон цветов левой кнопкой мыши.

Для сброса выбранного диапазона цветов на значение по умолчанию кликнуть в области палитры правой кнопкой мыши.
Установить флажок Генерировать тревогу на камере, если при срабатывании детектора необходимо инициировать тревогу по видеокамере (4).
Если необходимо отображать треки объектов, обнаруженных детектором движения в области, независимо от того, включена ли соответствующая настройка объекта Трекер, установить флажок Отображать событие на экране (5).
Если видео в окне предварительного просмотра слишком искажено, установить флажок Показать реальные пропорции видео (6). В этом случае видео может не занимать всю площадь окна предварительного просмотра.
Для сохранения внесенных изменений нажать кнопку Применить (7).
