Настройка отображения элементов на карте

Для настройки отображения элементов на карте:

  1. Перейти на панель настроек объекта, соответствующего необходимому элементу.

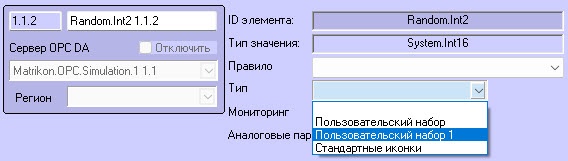

  2. Из списка Visual type выбрать набор иконок состояния элемента (1). Значению Common icons соответствуют иконки ПК ACFA-Интеллект. Создание собственного набора иконок описано ниже.

  3. Если для элемента необходимо разрешить отображение его значения на карте в текстовом виде, установить флажок Analog params (2).
  4. Нажать кнопку Применить.

Создание пользовательских иконок

В ПК ACFA-Интеллект есть возможность создавать собственные наборы иконок, для этого:

  1. Запустить утилиту ddi.exe (подробно см. Использование утилиты ddi.exe для работы с DBI-файлами).
  2. Открыть файл intellect.acfa.opc_wrapper.ddi, расположенный в C:\Program Files (x86)\Интеллект\Languages\ru\.

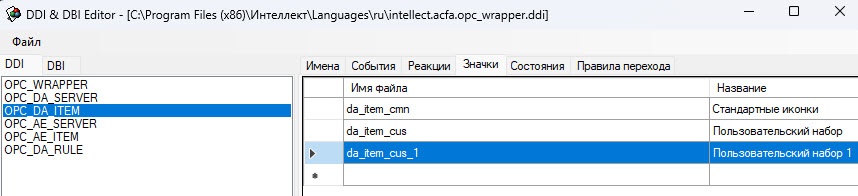

  3. Вручную добавить пользовательский набор иконок на вкладку Значки объекта OPC DA ITEM в утилиту, назвав его по аналогии с существующими наборами:

  4. Обновить структуру БД с помощью утилиты idb.exe (подробно см. Утилита конвертирования, выбора шаблона и создания резервных копий баз данных idb.exe).
  5. Созданный набор иконок появится в раскрывающемся списке Visual type на настроечной панели объекта OPC DA Item.

  6. Создать сами иконки для пользовательского набора. Иконки должны быть в формате PNG размером 32х32 пикселя. Название файла иконки включает в себя: название набора_название состояния, например: da_item_cus_1_state1.png.
  7. Добавить эти иконки в папку, расположенную по пути C:\Program Files (x86)\Интеллект\Bmp.

В результате будет создан пользовательский набор иконок, который можно использовать при работе с Картой.
