Для настройки шлейфов СУ Р-020 необходимо выполнить следующие действия:

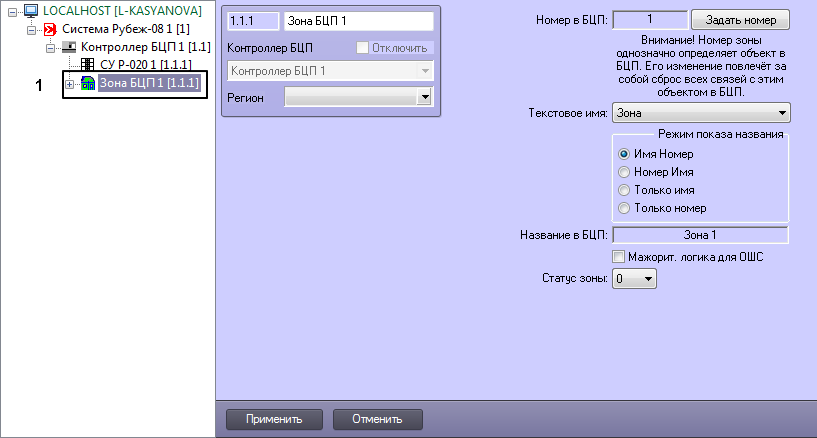

- Создать на базе объекта Контроллер БЦП дочерний объект Зона БЦП (1).
![](/confluence/download/attachments/137631730/1.png?version=1&modificationDate=1496747514000&api=v2)

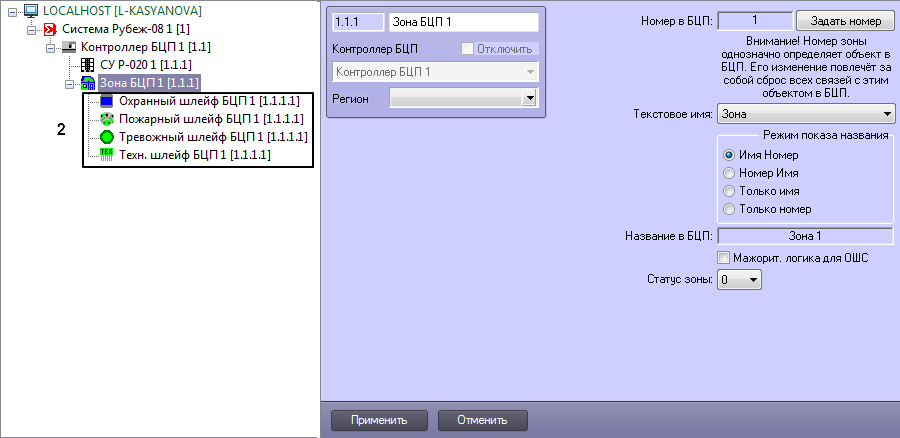

- На базе объекта Зона БЦП создать необходимое количество объектов шлейфов доступных типов: Охранный шлейф БЦП, Пожарный шлейф БЦП, Тревожный шлейф БЦП или Техн. шлейф БЦП (2).
![](/confluence/download/attachments/137631730/2.png?version=2&modificationDate=1496747751000&api=v2)
- Перейти на панель настроек объекта шлейфа и установить следующие настройки:
![](/confluence/download/attachments/137631730/3.png?version=1&modificationDate=1496748151000&api=v2)
- Из списка Тип связи: выбрать СУ Р-020 (3).
- Из списка Оборудование: выбрать СУ Р-020 1 (4).
- Из списка Элемент: выбрать порядковый номер шлейфа от 1 до 24, например, ШС 1 (5).
- Нажать на кнопку Применить (6).
- Повторить шаги a-d для всех добавленных шлейфов.

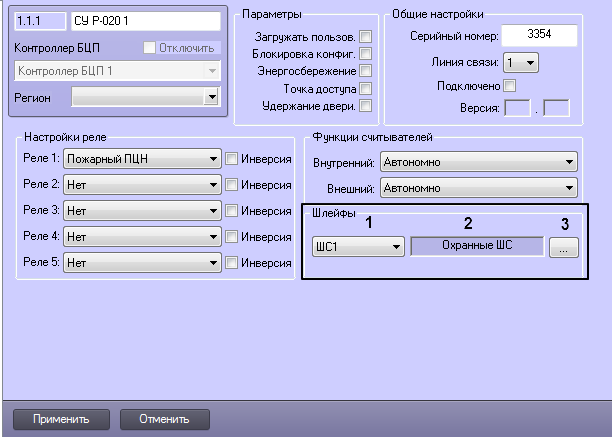

После этого на панели настроек объекта СУ Р-020 станут доступны для настройки актуальные шлейфы.
![](/confluence/download/attachments/137631730/5.png?version=2&modificationDate=1496748359000&api=v2)
В раскрывающемся списке (1) отображается порядковый номер шлейфа.
В поле (2) автоматически определяется и отображается тип шлейфа.
По нажатию на кнопку (3) открывается окно настроек шлейфа. Окна настроек различаются для различных типов шлейфов.
Настройка охранного шлейфа СУ Р-020
Для настройки охранного шлейфа СУ Р-020 необходимо выполнить следующие действия:
![](/confluence/download/attachments/137631730/6.png?version=1&modificationDate=1496748968000&api=v2)
- Из раскрывающегося списка Скорость реакции выбрать скорость реакции шлейфа на тревожное событие в миллисекундах (1).
- В разделе Привязка к реле выбрать номер реле, к которому привязан шлейф, установив соответствующий флажок (2).
- Если необходимо, чтобы в случае проникновения не включалось реле с функцией сирены и не включалась внутренняя звуковая сигнализация прибора, установить флажок Тихая тревога (3).
- Если необходимо, чтобы шлейф контролировался на предмет обрыва, установить флажок Контроль обрыва ШС (4).
- Если необходимо, чтобы устройство производило индикацию срабатывания ШС или снятия его с охраны оператором в период между постановкой и снятием устройства с охраны электронным ключом, установить флажок Индикация срабатывания (5).
- Если шлейф будет включен в группу автоматически управляемых шлейфов в качестве ведущего, установить флажок Ведущий по состоянию (6).
- Нажать на кнопку Выбрать.
Настройка охранного шлейфа СУ Р-020 завершена.
Настройка пожарного шлейфа СУ Р-020
Для настройки пожарного шлейфа СУ Р-020 необходимо выполнить следующие действия:
![](/confluence/download/attachments/137631730/7.png?version=2&modificationDate=1496750300000&api=v2)
- Из раскрывающегося списка Тип извещателя выбрать использующийся тип пожарного извещателя (1).
- Из раскрывающегося списка Пожарная зона выбрать порядковый номер зоны, контролируемой ШС (2).
- В разделе Привязка к реле выбрать номер реле, к которому привязан шлейф, установив соответствующий флажок (3).
- Если необходимо, чтобы сигнал о пожаре подавался после двух срабатываний извещателя в ШС, установить флажок Повторное срабатывание (4).
- Если необходимо, чтобы сигнал о пожаре подавался после срабатывания нескольких извещателей в ШС, а после срабатывания одного извещателя в ШС выдавалось только предупреждение о возможном пожаре, установить флажок Режим внимание (5).
- Нажать на кнопку Выбрать.
Настройка пожарного шлейфа СУ Р-020 завершена.
Настройка тревожного шлейфа СУ Р-020
Для настройки тревожного шлейфа СУ Р-020 необходимо выполнить следующие действия:
![](/confluence/download/attachments/137631730/8.png?version=2&modificationDate=1496753757000&api=v2)
- Из раскрывающегося списка Тип датчика выбрать использующийся тип тревожного датчика (1).
- В разделе Привязка к реле выбрать номер реле, к которому привязан шлейф, установив соответствующий флажок (3).
- Если необходимо, чтобы в случае проникновения не включалось реле с функцией сирены и не включалась внутренняя звуковая сигнализация прибора, установить флажок Тихая тревога (3).
- Нажать на кнопку Выбрать.
Настройка тревожного шлейфа СУ Р-020 завершена.
Настройка технологического шлейфа СУ Р-020
Для настройки технологического шлейфа СУ Р-020 необходимо выполнить следующие действия:

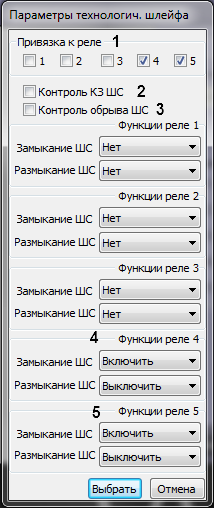

![](/confluence/download/attachments/137631730/9.png?version=2&modificationDate=1496753825000&api=v2)
- В разделе Привязка к реле выбрать номера реле, к которым привязан шлейф, установив соответствующий флажок (1).
- Если необходимо осуществлять контроль короткого замыкания шлейфа, установить флажок КЗ ШС (2).
- Если необходимо, чтобы шлейф контролировался на предмет обрыва, установить флажок Контроль обрыва ШС (3).
- Из раскрывающихся списков Функции реле выбрать действия реле при замыкании и размыкании шлейфа: Включить, Выключить, Переключить (4, 5).
- Повторить пункт 4 для всех выбранных реле.
- Нажать на кнопку Выбрать.
Настройка технологического шлейфа СУ Р-020 завершена.
