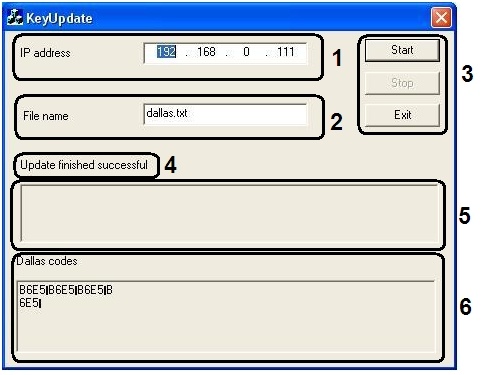

Пользовательский интерфейс (диалоговое окно) утилиты MatrixCodeReader.exe представлен на рисунке.

В состав пользовательского интерфейса утилиты MatrixCodeReader.exe входят следующие элементы:

1. Поле ввода IP address IP-адреса устройства (1).
2. Поле ввода File name имени файла, содержащего dallas-код крипточипа платы видеоввода. Выставляется по умолчанию (2).
3. Кнопка запуска получения dallas-кода Start, кнопка остановки Stop и кнопка выхода из утилиты Exit (3).

4. Строка состояния (4). Может содержать следующую информацию:

   1. Пустая строка, когда утилита запущена


   2. Соединение, при старте или выводе ошибки

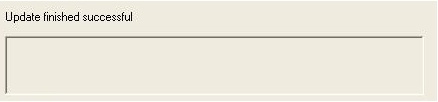

   3. Обновление прошло успешно


5. Область вывода ошибки (5).
6. Область отображения dallas-кода (6).
