По умолчанию детектор включен и настроен на генерирование срабатыванийсобытий, когда объект пересекает виртуальную линию.

...

ПараметрЗначениеОписание
Другое
ВключитьДаПо умолчанию детектор включен. Для отключения установить значение Нет
Нет
ИмяПересечение линииВвести имя детектора или оставить имя по умолчанию
ТипПересечение линииНазвание типа детектора (нередактируемое поле)
Основные настройки
Класс объектаВсе классы

Выбрать класс объекта, который должен вызвать срабатывание детекторагенерировать событие. По умолчанию выбрано значение Все классы

Info
titleПримечание
  • При создании детектора Вход в область под Пересечение линии под детектором Трекер объектов при выборе значения Человек не будет срабатыванийсобытий, если трекер определил движение нескольких людей рядом.
  • При создании детектора Вход в область под Пересечение линии под детекторами категорий Категория: Лица и Категория: Транспортные средства Класс объекта должен иметь значение Все классы.
Транспортное средство
Человек
Максимальная высота объекта100

Задать максимальную высоту объекта для срабатывания генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Note
titleВнимание!

В настройках детектора Трекер объектов и Пересечение линии значения максимальной высоты объекта должны быть равны.

Максимальная скорость500

Задать максимальную скорость объекта в секунду для срабатывания генерации события от детектора. Значение должно быть в диапазоне [0, 500]

Info
titleПримечание
  • В ПК Интеллект X скорость является условной величиной, при вычислении которой используются величины разных размерностей. Алгоритм расчета скорости учитывает как ширину кадра, так и его высоту.
  • Для визуального понимания значений скорости рекомендуется перейти к заданию скорости при поиске в архиве (см. Настройка минимальной и максимальной скорости объекта).
Максимальная ширина объекта100

Задать максимальную ширину объекта для срабатывания детектора в генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Note
titleВнимание!

В настройках детектора Трекер объектов и Пересечение линии значения максимальной ширины объекта должны быть равны.

Минимальная высота объекта0,1

Задать минимальную высоту объекта для срабатывания детектора в генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Note
titleВнимание!

В настройках детектора Трекер объектов и Пересечение линии значения минимальной высоты объекта должны быть равны.

Минимальная скорость0

Задать минимальную скорость объекта в секунду для срабатывания генерации события от детектора. Значение должно быть в диапазоне [0, 500]

Info
titleПримечание
  • В ПК Интеллект X скорость является условной величиной, при вычислении которой используются величины разных размерностей. Алгоритм расчета скорости учитывает как ширину кадра, так и его высоту.
  • Для визуального понимания значений скорости рекомендуется перейти к заданию скорости при поиске в архиве (см. Настройка минимальной и максимальной скорости объекта).
Минимальная ширина объекта0,1

Задать минимальную ширину объекта для срабатывания детектора в генерации события от детектора в процентах от размера кадра. Значение должно быть в диапазоне [0,05, 100]

Note
titleВнимание!

В настройках детектора Трекер объектов и Пересечение линии значения минимальной ширины объекта должны быть равны.

Расширенные настройки
Отступ по X15

Указать отступ по осям X и Y в процентах от площади трека для задания области срабатывания детектора, чтобы получать события из заданной области. Значения должны быть в диапазоне [1, 40]

Отступ по Y10

...

  1. В окне предварительного просмотра:

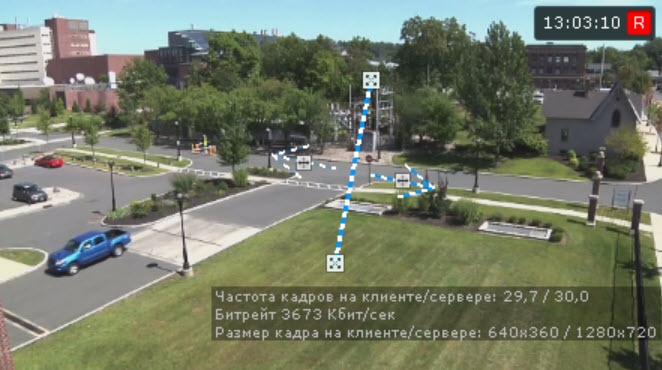

    1. Настроить концевые точки линии Image Modified.:

      Info
      titleПримечание
      • Концевые точки соединяются двухцветной пунктирной линией. Направления движения объекта через линию обозначаются пунктирными стрелками.
      • Для удобства настройки кадр видеоизображения можно «заморозить». Для этого необходимо нажать на кнопку . Повторное нажатие данной кнопки отменит действие.
      • Для того, чтобы скрыть виртуальную линию, нажать на кнопку . Повторное нажатие данной кнопки отобразит линию.

      Операция

      Результат операции

      Навести курсор на концевую точку и, удерживая левую кнопку мыши нажатой, переместить мышь

      Перемещение концевой точки линии

      Навести курсор на линию и, удерживая левую кнопку мыши нажатой, переместить мышьПеремещение линии

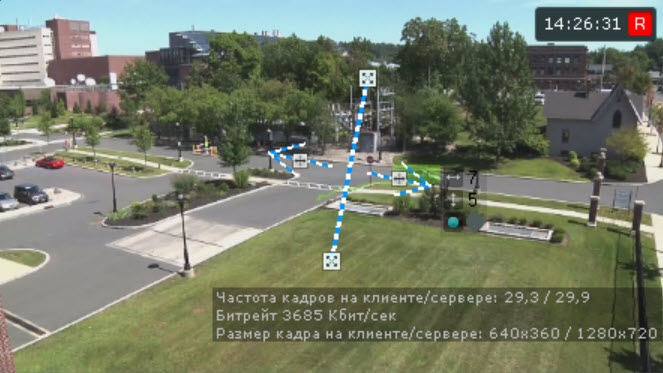

    2. По умолчанию отслеживаются оба направления движения объекта через линию. Чтобы приостановить детектирование по требуемому направлению, следует нажать на кнопку , соответствующую этому направлению.

      Note
      titleВнимание!
      • Для детектирования должно быть выбрано хотя бы одно направление.
      • Неотслеживаемое направление движения объекта характеризуется стрелкой пониженной яркости.
  2. В кадре могут возникать ситуации частого движения одного и того же объекта около виртуальной линии, в результате которого формируются излишние сработкисобытия. В этой ситуации рекомендуется задать область трека объекта, которая должна полностью пересечь линию для срабатывания получения события от детектора. Для этого необходимо задать в параметрах детектора отступ области по осям X и Y в процентах от ширины и высоты трека.

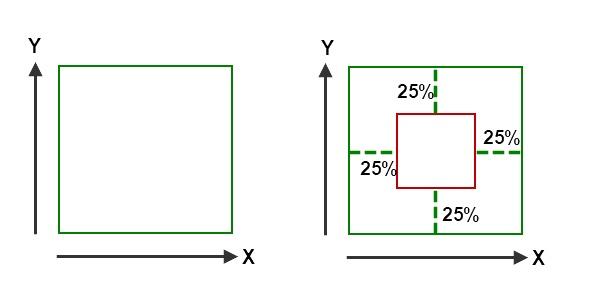

    Например, зеленый прямоугольник − это трек объекта. При задании отступа по X и Y в 25% срабатывание детектора событие будет возникать только в том случае, если линию полностью пересечет красный прямоугольник.
  3. Нажать на кнопку Применить. Для отмены изменений нажать на кнопку Отмена.

...
